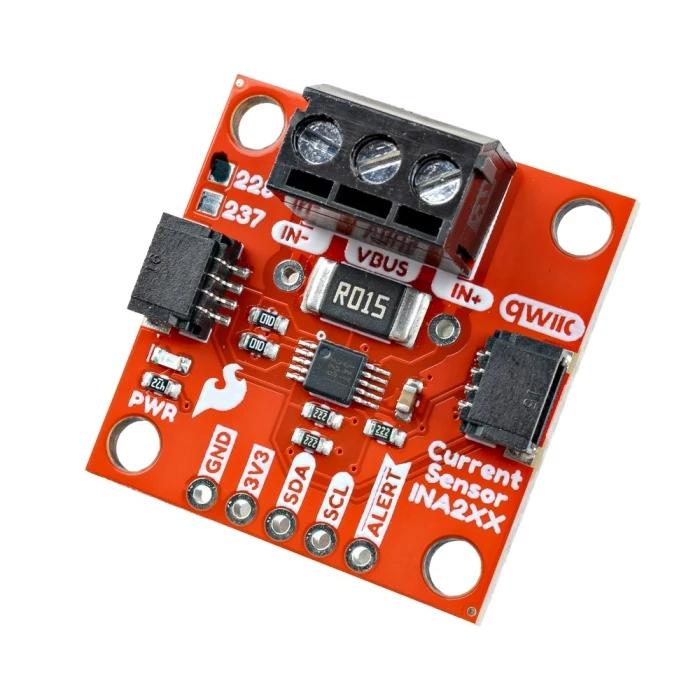

Qwiic - INA228搭載 20bit電流センサモジュール

20 bit分解能のデルタシグマADCによりDC電流と電力をI²C経由で高精度に監視できるQwiic接続電流センサモジュールです。Texas Instruments社のデジタル電力モニタIC、INA228が搭載され、電流、電圧、電力、温度、エネルギー、電荷の累積量を測定します。

特徴

• 20 bitデルタシグマADCを搭載
• ハンダ付け不要の2 x Qwiicコネクタと3ピンスクリューターミナルを備え、配線方法を選択可能
• 2.54 mmピッチのスルーホールにより電源、I²C通信線、アラートピンを引き出し可能
• 電圧、電流、電力、温度が閾値を超えた際に即座に通知するアラート機能
• 応答時間75 μsの高速アラートで、高感度な電子機器を保護
• エネルギーや電荷の累積量をチップ上で直接追跡することで、詳細な電力分析が可能
• メインプロセッサは電力イベント発生までスリープ状態を維持でき、消費電力を抑制

仕様

• 搭載IC：Texas Instruments INA228
  • ADC分解能：20 bit（デルタシグマ方式）
  • 電流測定精度：
    • オフセット電圧：±1 μV（最大）
    • オフセットドリフト：±0.01 µV/°C（最大）
    • ゲイン誤差：±0.05%（最大）
    • ゲイン誤差ドリフト：±20 ppm/℃（最大）
    • コモンモード除去比：154 dB（最大）
  • 電力測定精度：フルスケールの0.5%（最大、-40〜125℃）
  • エネルギー・電荷精度：フルスケールの1.0%
  • アラート応答時間：75 μs
  • コモンモード電圧範囲：-0.3〜85 V
  • バス電圧測定範囲：0〜85 V
  • シャントフルスケール差動レンジ：±163.84 mV、±40.96 mV
  • I²Cインタフェース：最大2.94 MHz

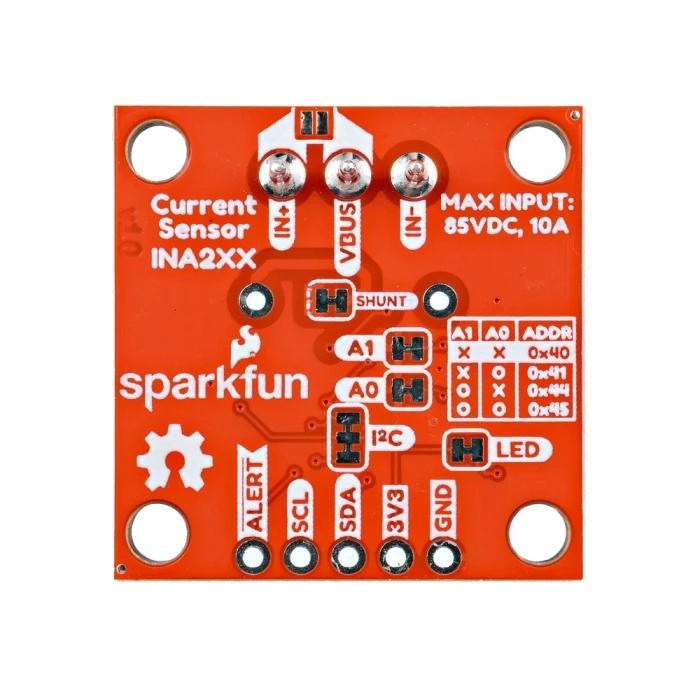

    • I²Cアドレス：4種類（ジャンパで選択、デフォルト0x40）
  • 電源電圧：2.7〜5.5 V
    • 動作電流：640 μA
    • シャットダウン電流：5 μA
• コネクタ・端子
  • 2 x Qwiicコネクタ
  • 1 x 3ピンスクリューターミナル
    • 測定端子最大定格：85 V、10 A
    • シャント抵抗：15 mΩ
  • スルーホール：2.54 mmピッチ（電源、I²C、アラート引き出し用）
• 表示：赤色電源LED

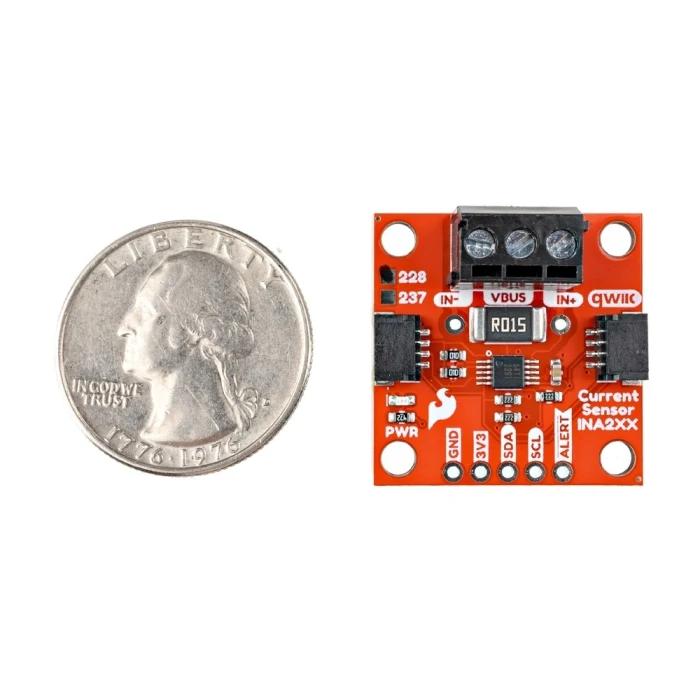

• 基板寸法：25.4 x 25.4 mm

資料

• 使用ガイド
• 回路図
• データシート（INA228）
• 基板寸法図
• GitHubリポジトリ
• Arduinoライブラリ

商品コード: SFE-SEN-31438
