Kitronik 30秒録音/再生基板キット V2.0

STEM / STEAM教育用に開発された、生徒が簡単に組立できる録再基板キットです。録音・再生はタクトスイッチで操作し、録音・再生時間は30秒です。マイクや電池ホルダー、スピーカーを含む完全キットで学習用に最適です。組立工具の他に、単三電池（3本）が別途必要となります。

特徴

• 音声録音・再生ICなどチップ部品（SMD）はあらかじめ実装済です。
• スピーカーが基板から分離しているので、様々なケースを自作したり、音質を改善することも出来ます。
• ワンボタンデザインにより録音・再生操作が容易で、組立しやすい。
  • タクトスイッチを長押しして音声を録音します。
  • タクトスイッチを1回押すと録音された音声が再生されます。
• ステータスLEDによる動作表示。
• 保護ダイオード搭載により誤って電池の極性を逆で接続した場合でも回路が保護されることから、教育用に最適です。
• 授業用の資料一式（英語）をダウンロード可能。

仕様

• 録音・再生IC：WT2000P4
  • 最大録音（再生）時間：30秒
• 電源仕様
  • 動作電源電圧範囲：3.6～5 V（適正電圧：4.5 V）
  • 標準消費電流：20 mA（録音時）、80 mA（再生時）
  • 静止電流：5.8 μA
  • 対応電池：3本 x 単三電池（アルカリ乾電池またはマンガン乾電池を推奨：NiCd、NiMH等の充電池は非推奨）
  • 保護回路：ダイオードによる逆極性接続（電池逆挿し、等）保護回路
• 作りやすさ
  • ハンダ付け箇所：36箇所
  • 部品点数：20点（下記に記載）
• 外形寸法
  • 基板（マイク含む）： 60 x 44 mm
  • スピーカー：φ66 x H 20 mm
  • 電池ボックス：57.5 x 47 x 15.25 mm

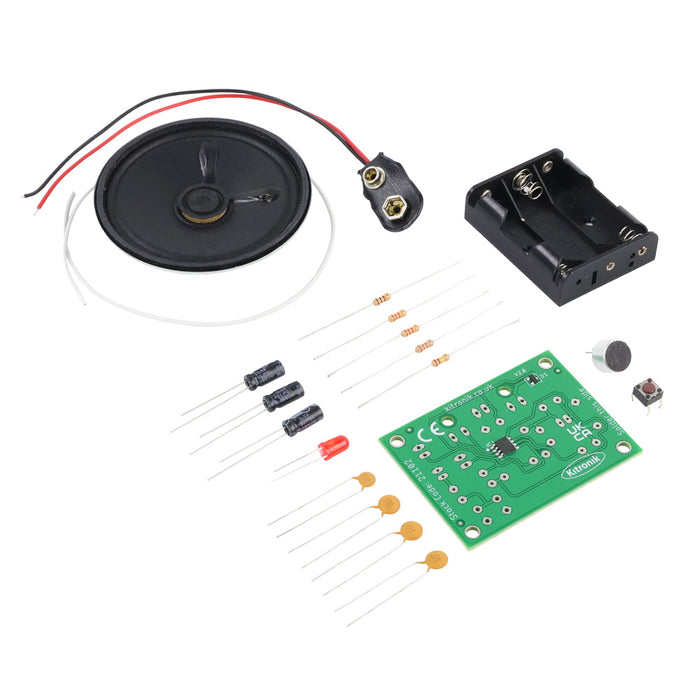

部品表

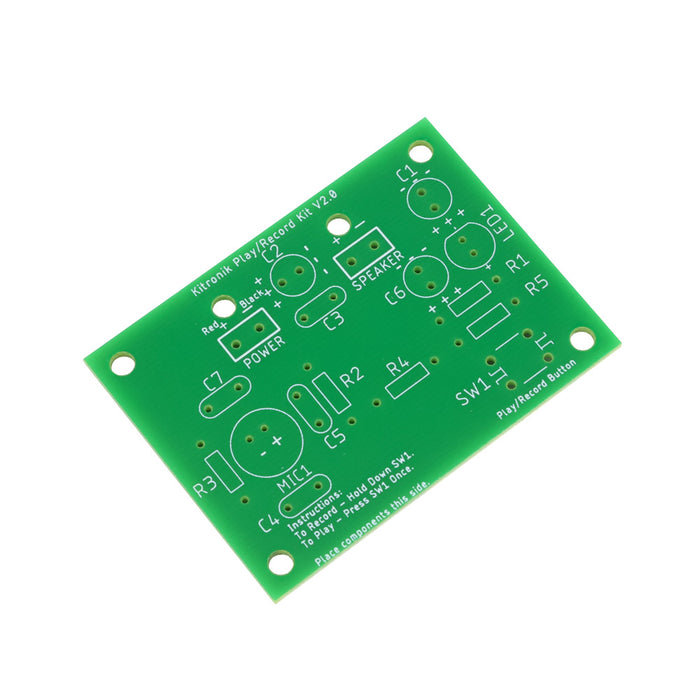

• 1 x Kitronik 30秒録再基板キット V2.0基板（SMD）
• 1 x 電池スナップ
• 1 x 電池ホルダー（単三電池三本用）
• 1 x 30 cm電線
• 1 x 100 Ω抵抗（茶黒茶金）
• 2 x 2.2 kΩ抵抗（赤赤赤金）
• 1 x 33 kΩ抵抗（橙橙橙金）
• 1 x 100 kΩ抵抗（茶黒黄金）
• 1 x 0.022 μFコンデンサ
• 3 x 0.1 μFコンデンサ
• 3 x 10 μFコンデンサ
• 1 x マイクロフォン
• 1 x LED（赤）
• 1 x タクトスイッチ
• 1 x スピーカー（8 Ω、66 mm径）

※ 電池や組立工具、ケースは商品に含まれません

紹介動画

資料

• 組立ガイド
• 学習指導案
• 動画中に登場したアクリルケースの作り方
• データシート

商品コード: KITRONIK-21102
