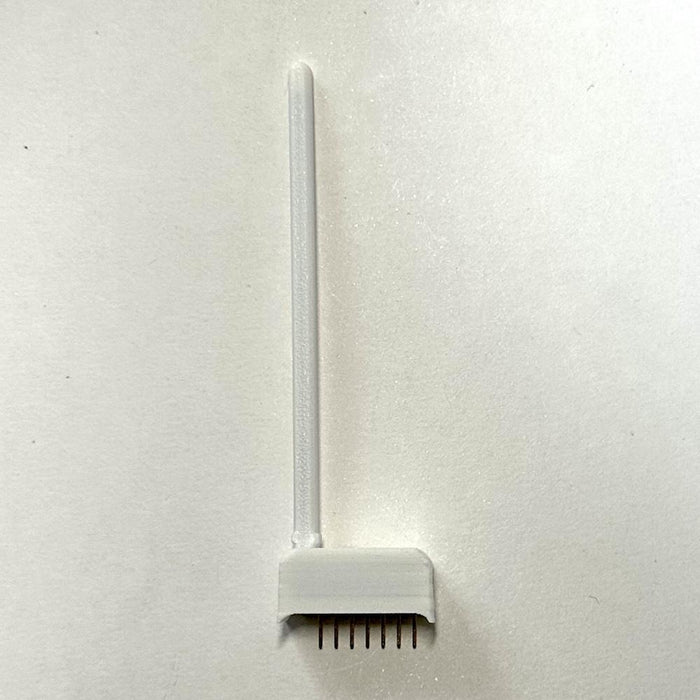

M5Stickシリーズ用LoRa無線HAT Nano

M5StickC/C Plus用LoRa無線HATをM5Stack Nano サイズに凝縮しました。
M5Stickシリーズのコネクタに接続できます。
LoRaはチャープスペクトラム拡散技術で長距離のIoT無線通信が行えます。

特徴

• 超小型サイズ
  • 本体部はLoRa無線HATの約1/3
  • M5Stack Nano のサイズに無線モジュールを収納しました。
• HAT
  • M5Stickシリーズに接続できます。回路構成はHATと同じです。
• アンテナシース
  • ストレートとL型の２種類を用意しました。

仕様

• LoRa/FSK無線モジュール (ES920LR3)の仕様（抜粋）
  • MCU部 ：STM32WLE5JC (ARM Cortex-M4)
  • メモリ： FlashROM：256KB、RAM：64KB
  • 消費電流　送信時：29mA　受信時：5.7ｍA　スリープ時：1.3uA
  • 電源電圧：2.4～3.6V
  • 技術基準適合認証（技適）取得済　
  • ARIB STD-T108 準拠

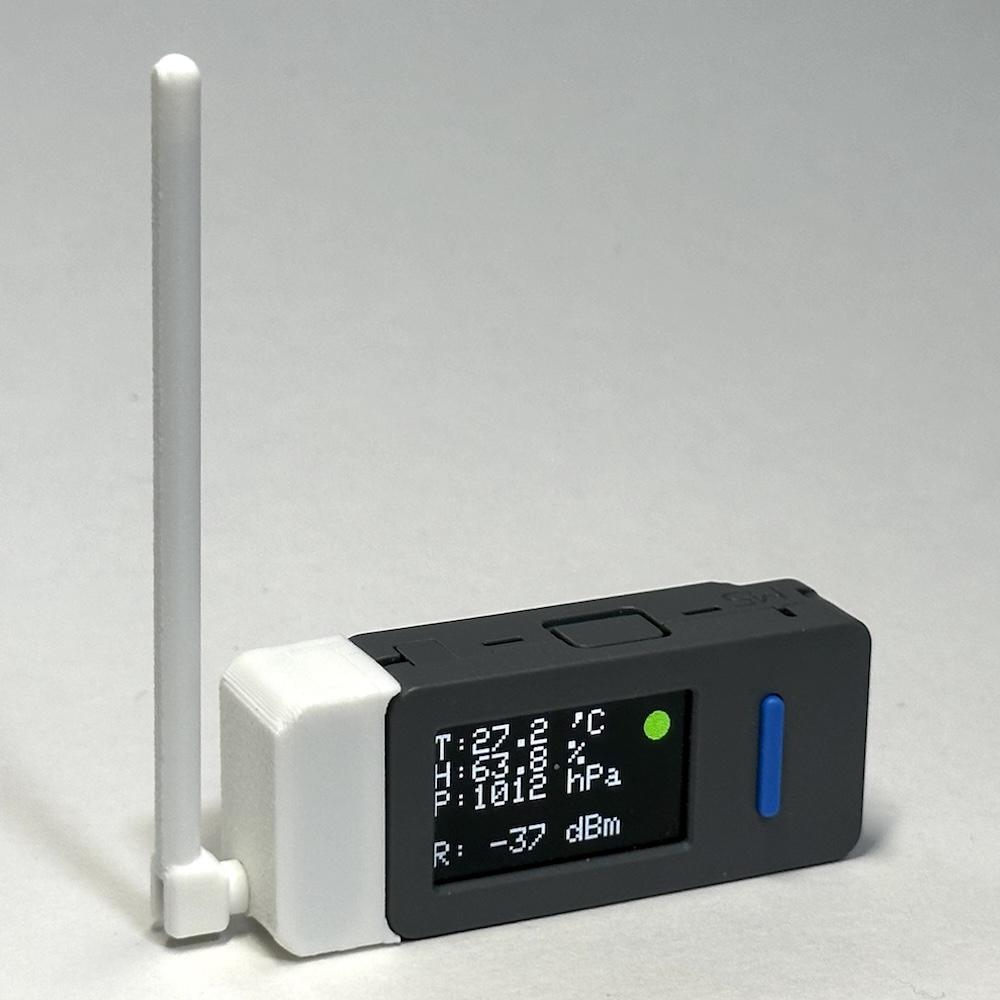

使用例

内容物

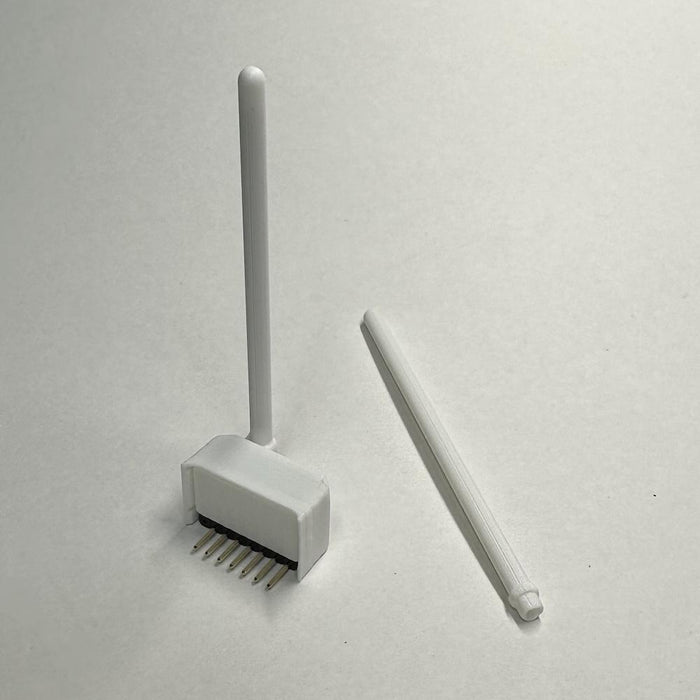

• 1 X M5Stickシリーズ用LoRa無線HAT Nano
• 2 X アンテナシース（ストレートとＬ型）

資料

• サポートページ
• 寸法図
• 回路図
• LoRa/FSK無線モジュール (ES920LR3)資料（メーカーサイト）

こちらの商品は、マイアクリエイトさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
