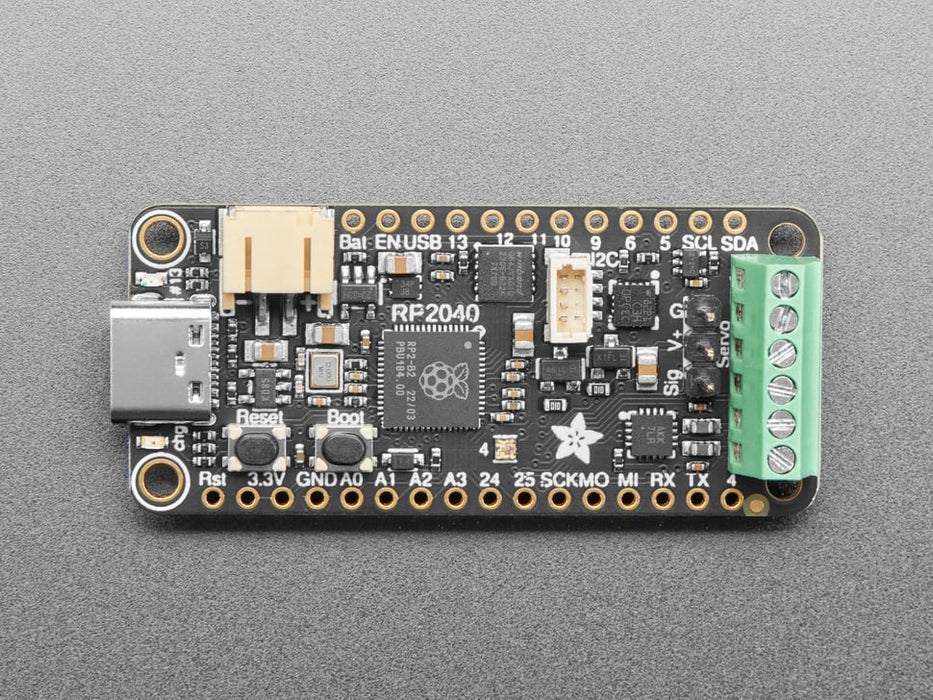

Adafruit RP2040 Prop-Maker Feather（I2Sオーディオアンプ内蔵）

Feather RP2040と拡張ボードFeatherWingProp-Maker を組み合わせたオールインワンボードです。LEDや小型スピーカー、モーターを接続して、ライトセーバーやLEDサーベル、おもちゃ、ミニロボット、コスプレアイテムなどの小道具（プロップ）を簡単に製作できます。

Featherの心臓部はRaspberry Pi Picoで使われているのと同じくRP2040チップで、 クロック133 MHz、ロジック電圧3.3 Vです。チップにはQSPI FLASH 3 MBとRAM 264 kBが搭載され、I²CデバイスをプラグアンドプレイできるSTEMMA QTコネクタも備わっています。

ポータブル用途に3.7 Vリポ電池用コネクタと充電機能を装備し、バッテリー不要の場合はUSB Type Cコネクタから直接給電できます。バッテリーは出先でUSB接続して再充電することも可能です。Feather は、USBが利用できるようになると自動的に切り替わります。

※ 本製品専用のケースも販売しています。

特徴

• 簡単にNeoPixel LEDストリップ/リングを着脱できるターミナルブロック
• 小型スピーカーを駆動可能、I²S デジタル入力が可能なMAX98357 I²S 3 ワットClass D オーディオアンプ
• 動き、傾き、タップを検出できる3軸加速度センサLIS3DH
• ボタン入力/LED出力に使えるターミナルブロックピン
• 3線式ホビー用サーボを接続可能な2.54 mmピッチピン
• NeoPixelとアンプの電源をカット/ウェイクアップ可能なローパワーモード動作


仕様

• RP2040 32 bit Cortex M0+ デュアルコア＠約133 MHz、ロジック/電源 3.3 V
• 264 KB RAM
• 8 MB SPI FLASH（ファイル、イメージ、CircuitPython/MicroPython コードの格納）
• 21 x GPIOピン
  • 4 x 12 bit ADC
  • 2 x I²C、2 x SPI、2 x UART
  • 16 x PWM 出力（サーボ、LED用）
• 内蔵200 mA+ リポ充電器（充電インジケータLED付き）
• ピン#13 赤色LED
• フルカラー表示対応RGB NeoPixel
• STEMMA QT コネクタ搭載：STEMMA QT、Qwiic、Grove I²Cデバイス
• リセット/ブートローダーセレクトボタン（コード再起動でプラグ抜き差しが不要）
• USB Type C コネクタ（内蔵ROM USB ブートローダー 兼シリアルポートデバッグ）
• 3.3 V レギュレータ、ピーク電流 500 mA出力、電源イネーブルピン
• 4 x 取付穴
• 12 MHz クリスタル、
• Prop-Makingセクション：
  • I²S 3 W オーディオアンプ
  • 5 V NeoPixelレベルシフタ
  • 加速度センサ
  • サーボポート
  • ハンダ付け不要ターミナルブロック
• 寸法： 52.1 x 22.8 x 12.2 mm（ピンヘッダなし）
• 重量：7 g

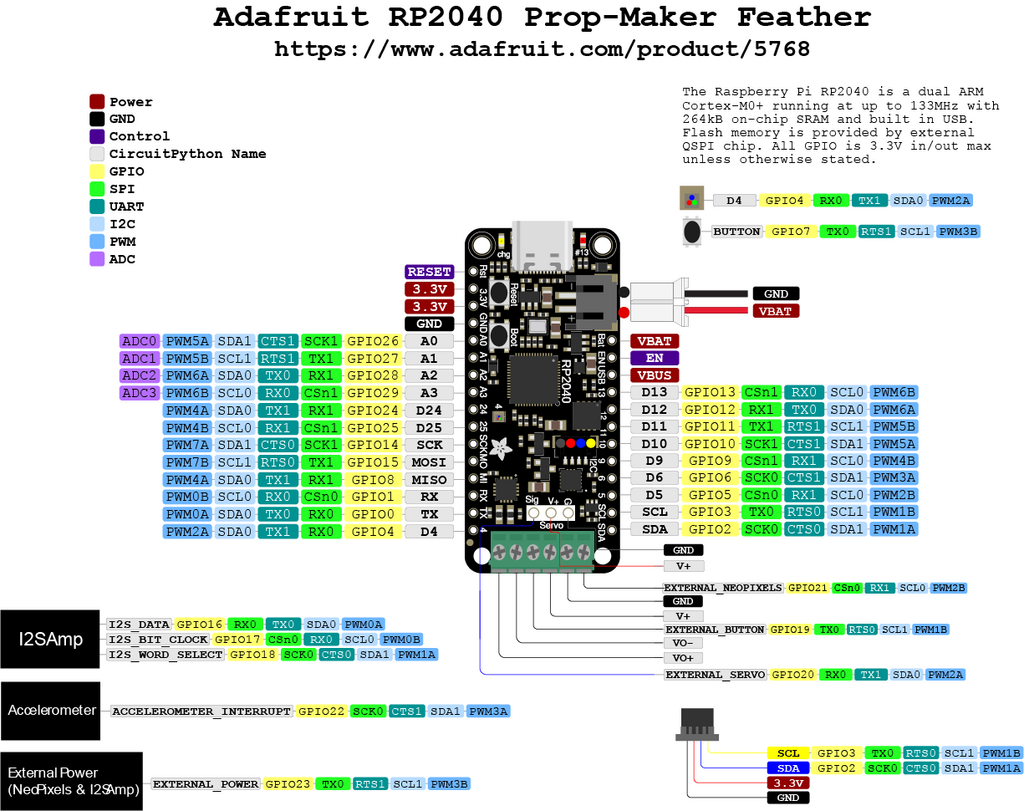

ピン配置

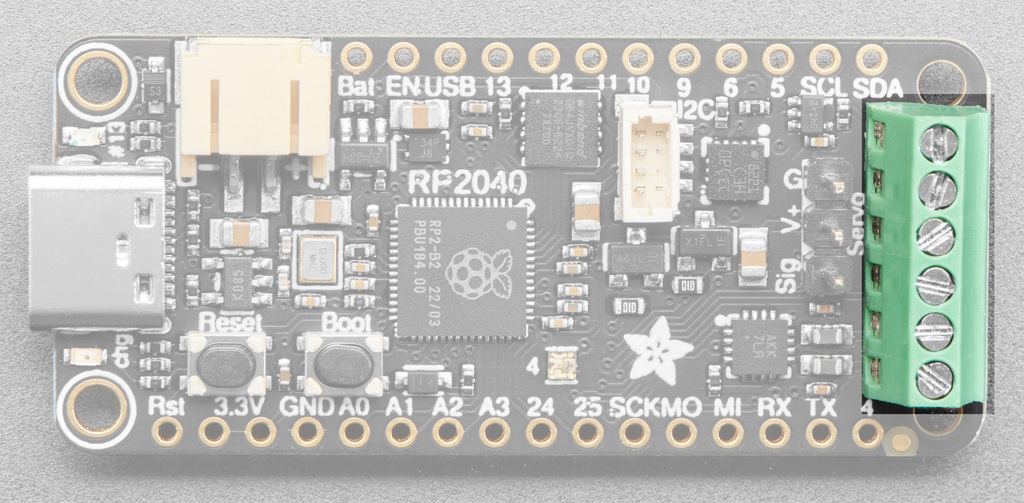

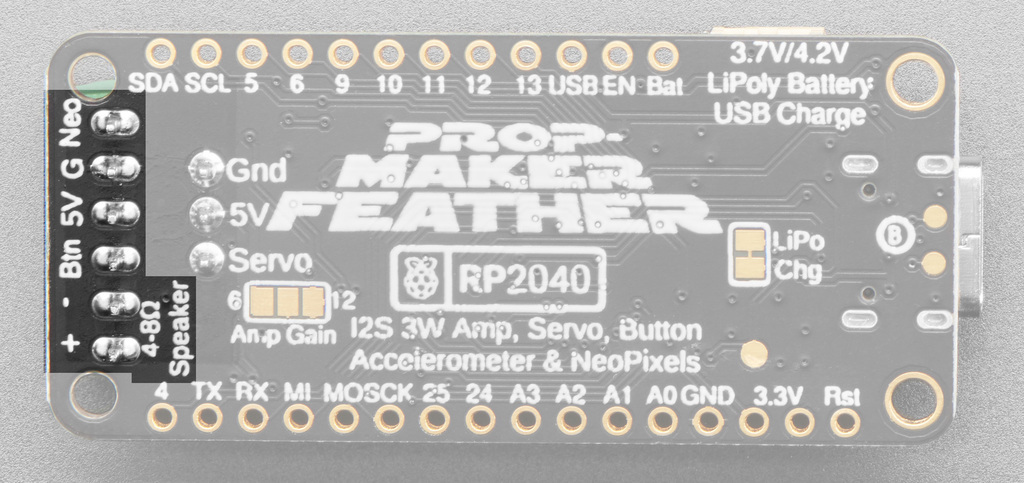

ターミナルブロックピン（ NeoPixel、ボタン、スピーカー）

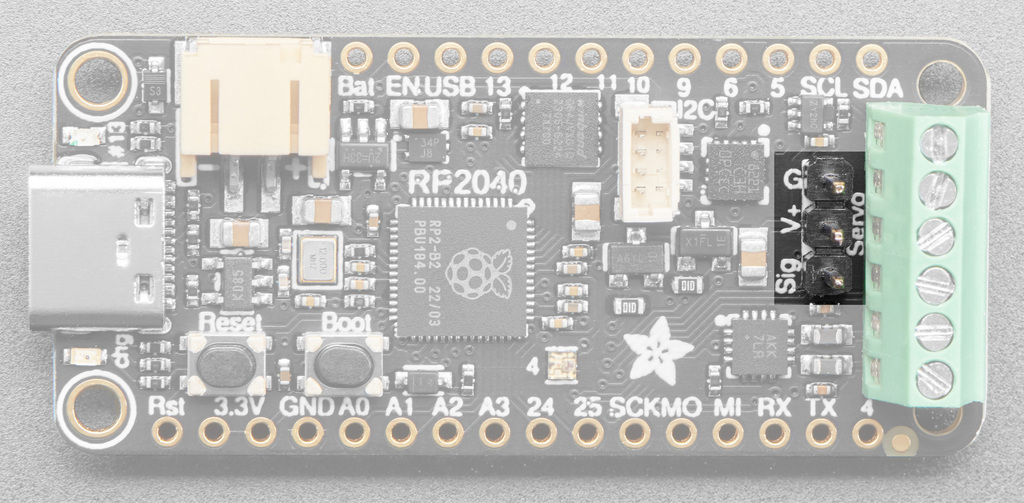

サーボ接続

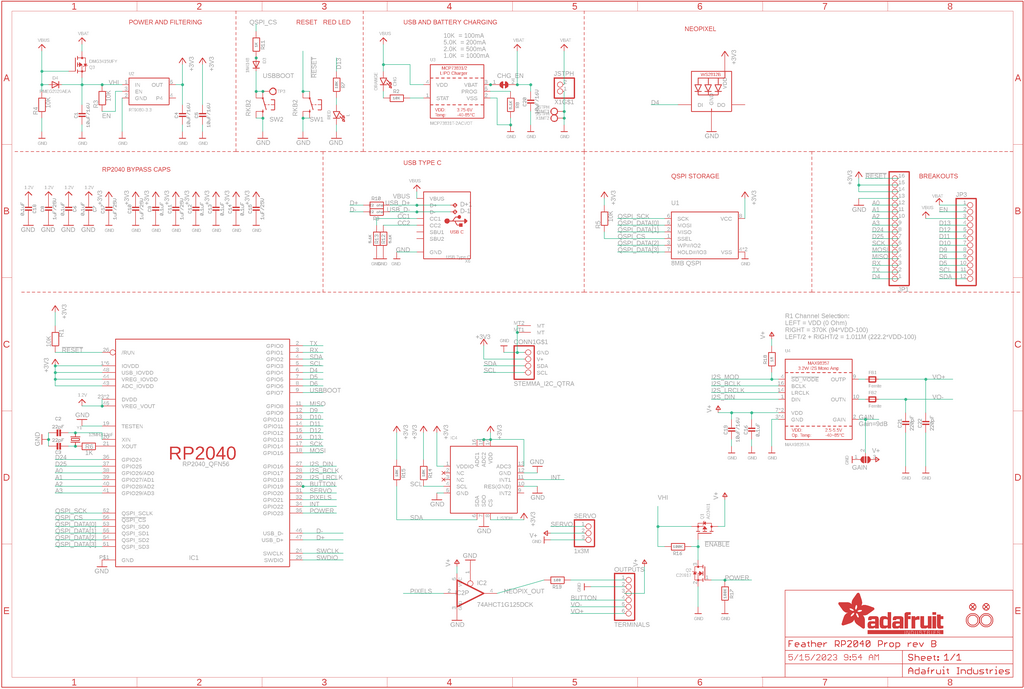

回路図

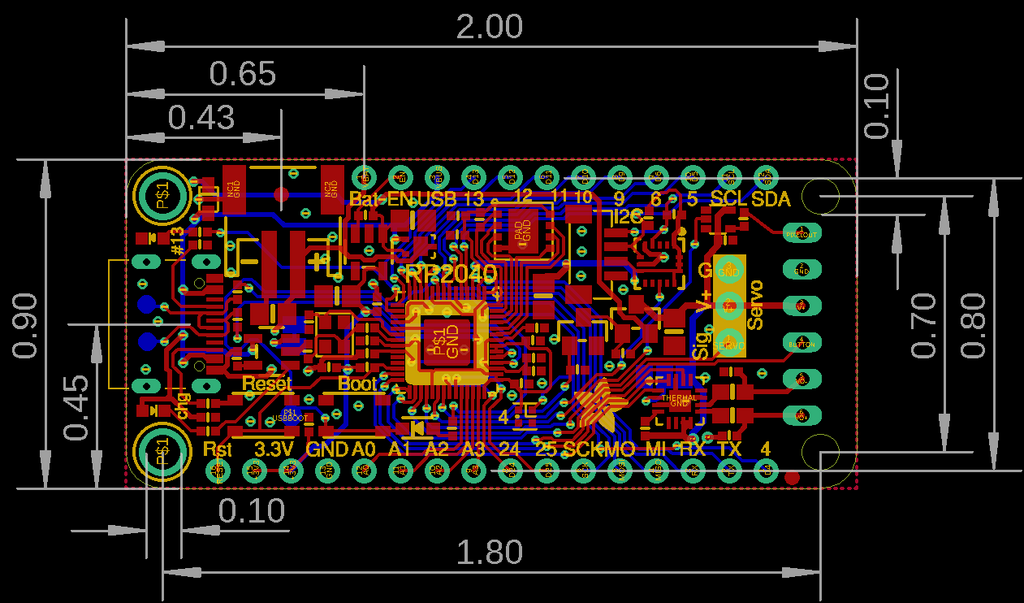

寸法図

資料

• 使用ガイド
• RP2040データシート
• LIS3DHデータシート
• MAX98357データシート
