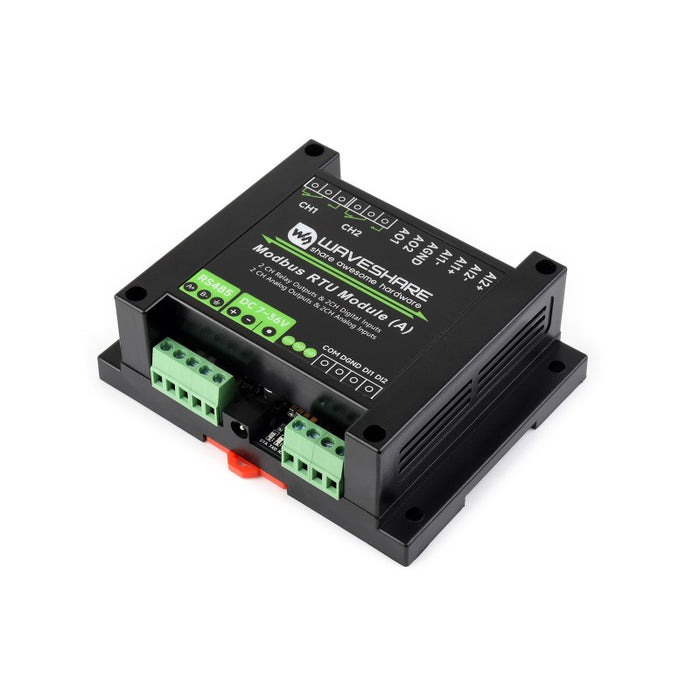

Modbus RTU入出力モジュール

産業用途向けの入出力混合モジュールです。2チャンネルのリレー出力、2チャンネルのデジタル入力、2チャンネルのアナログ電流出力、および2チャンネルのアナログ電流/電圧入力を備えています。電源部の絶縁、磁気的絶縁による保護構造に加え、リセット可能なヒューズ、TVS（過渡電圧保護素子）などの保護回路を内蔵しています。通信にはModbus RTUプロトコルを採用しています。

注意

※ 本製品は、専門の電気技術者または技術担当者が取り扱う必要があります。使用に際しては、適切な電気的安全対策、漏電防止策、および絶縁対策を講じてください。
※ リレー機器の取り付け、保守、または交換を行う際には、必ず電源を切り、コネクタを外してください。

特徴

• 7～36 Vと広範な入力電圧で動作し、デバイスアドレス（1〜255）の設定及びRS485バスでの複数台カスケード接続が可能
• 電源絶縁と磁気絶縁の両方に対応し、電源系統と信号系統の二重絶縁により、高い信頼性と優れた耐ノイズ性能を実現
• リセット可能なヒューズとTVS（過渡電圧保護素子）をオンボードで搭載し、回路内のサージ電圧や過渡的なスパイク電圧を効果的に抑制
• 過電流/過電圧保護、雷サージ保護、ESD（静電気放電）保護機能を搭載
• デジタル入力はパッシブ/アクティブの両方を使用可能
• 双方向フォトカプラによる絶縁と、デバウンスアルゴリズムを装備
• リレーはデジタル入力との連動制御、またはトグル制御のいずれかを選択可能
• 12 bit高精度アナログ変換に対応し、複数のレンジ入力モードを選択可能
• シングルエンド入力/差動入力いずれも使用可能
• 電圧と電流を同時に取得可能
• 高精度の抵抗とゼロドリフトオペアンプを搭載し、より正確なデータ出力・取得を実現
• 高品質リレーを採用（接点定格：≤10A 250V AC または ≤10A 30V DC）
• レール取り付け式の難燃性PCケースを採用により、安全で設置が容易
• 3個のLEDにより、MCUの動作状態や信号送受信の状態を表示

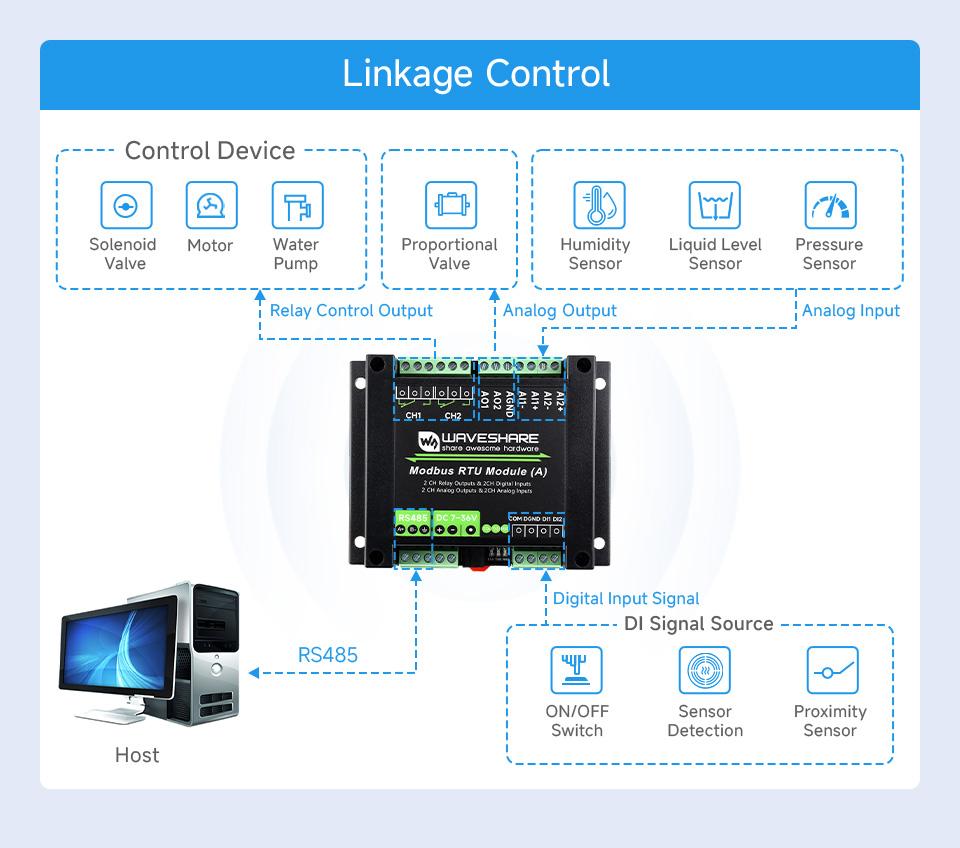

リレー出力・アナログ入出力・デジタル入力の統合制御イメージ

仕様

• 電源電圧：7～36 V
• 通信インタフェース：RS485
• ボーレート：4800、9600、 19200、 38400、 57600、 115200、 128000、 256000 bps
• デフォルト通信フォーマット：9600、 N、 8、 1
• 通信プロトコル：標準Modbus RTUプロトコル
• RS485アドレス：1〜255
• リレー出力
  • チャンネル数：2
  • 接点構成：1NO 1NC
  • 接点定格：≤10 A 250 V ACまたは≤10 A 30 V DC
• アナログ出力
  • 出力モード：2 ch電流出力
  • 出力分解能：12 bit、1 μA
  • 出力レンジ：0～20 mA
  • 出力精度：±0.03 mA
• デジタル入力
  • チャンネル数：2 ch
  • アクティブ入力電圧：5～36 V DC
  • 入力タイプ：パッシブ入力、アクティブ入力（NPNまたはPNPタイプ）
  • 絶縁方式：双方向フォトカプラ
• アナログ入力
  • チャンネル数：2 ch
  • 入力レンジ：0～10 V/2～10 V、0～20 mA/4～20 mA
  • 測定精度：12 bit分解能、精度3‰以内
  • データ更新レート：31 Hz
  • 電流測定抵抗：249Ω
• LEDインジケータ
  • STA：MCUインジケータ、MCU正常動作時に点滅
  • TXD：TXインジケータ、データ送信時に点灯
  • RXD：RXインジケータ、データ受信時に点灯
• 寸法：115 x 90 x 40 mm

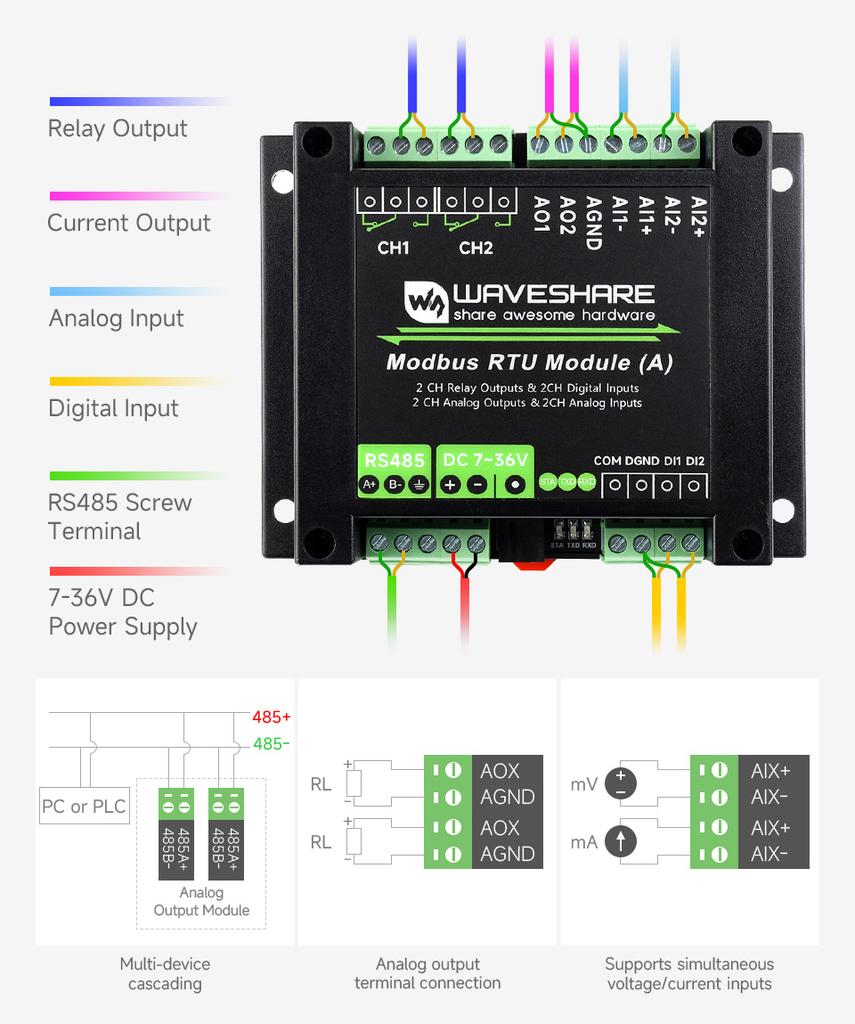

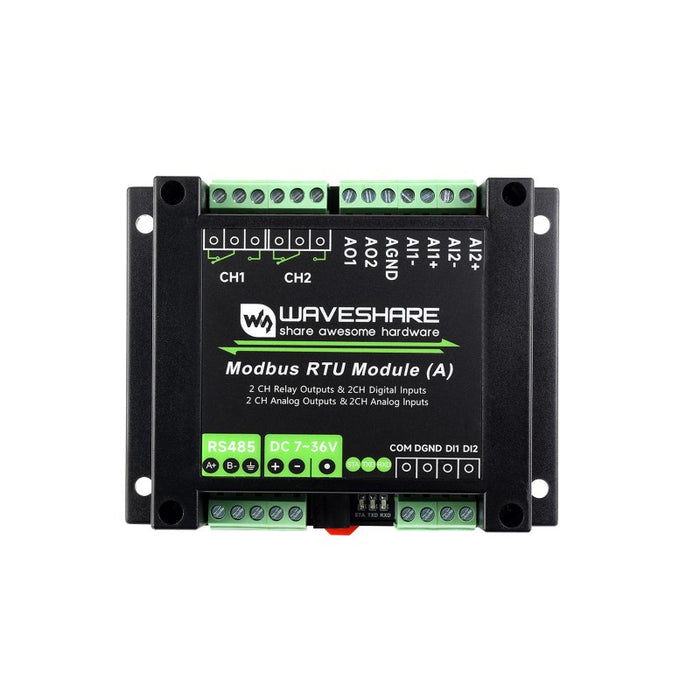

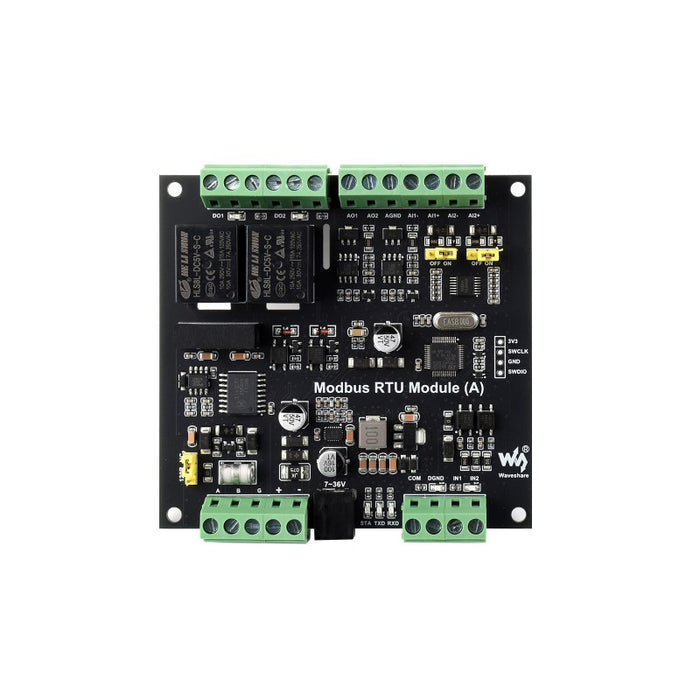

インタフェース構成
