Waveshare CM5ワイヤレス拡張ベースボード(CM5-IO-WIRELESS-BASE)
送料区分: 650
商品コード: WAVESHARE-34618
発売日: 2026-09-14
在庫数: 5
短いURL: ssci.to/11314

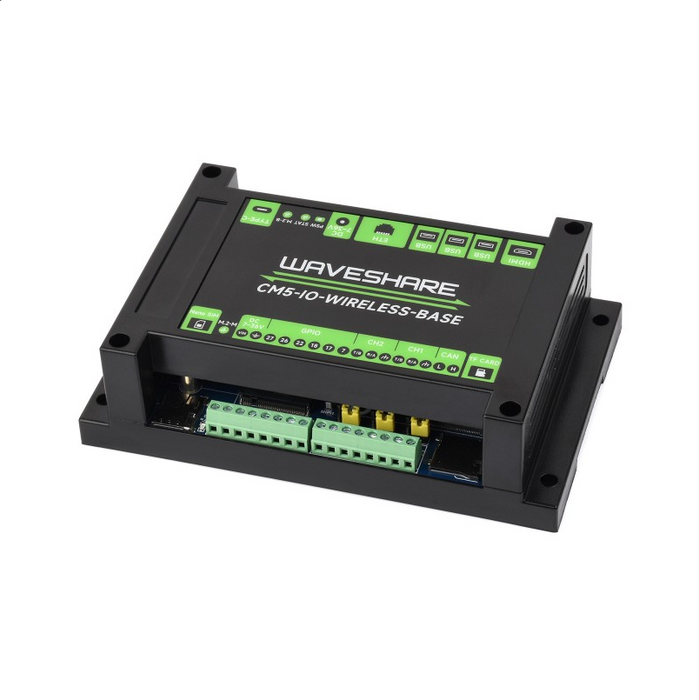

Raspberry Pi Compute Module 5に、モバイル通信、LoRa、NVMe、Gigabit Ethernet、RS485、CANなどのインターフェースを追加する産業用キャリアボードです。IoTゲートウェイ、モバイルルータ、LoRaゲートウェイ、データ収集装置、監視装置、産業用制御装置などの構築に使用できます。
M.2 B KEY端子には4G/5G通信モジュールを接続できます。付属の変換基板を使用すると、Mini-PCIe接続のLoRaモジュールも取り付けられます。M.2 M KEY端子には、2230または2242サイズのNVMe SSDやPCIe接続のAIモジュールを取り付けられます。
当社のCM5特設ページはこちらです。
特徴
- Raspberry Pi Compute Module 5のeMMC搭載版とLite版を装着可能
- M.2 B KEY端子から4G/5G通信モジュールを接続可能
- 付属の変換基板を使用してMini-PCIe接続のLoRaモジュールを装着可能
- M.2 M KEY端子からNVMe SSDやPCIe接続のAIモジュールを使用可能
- Nano-SIMカードスロットを搭載

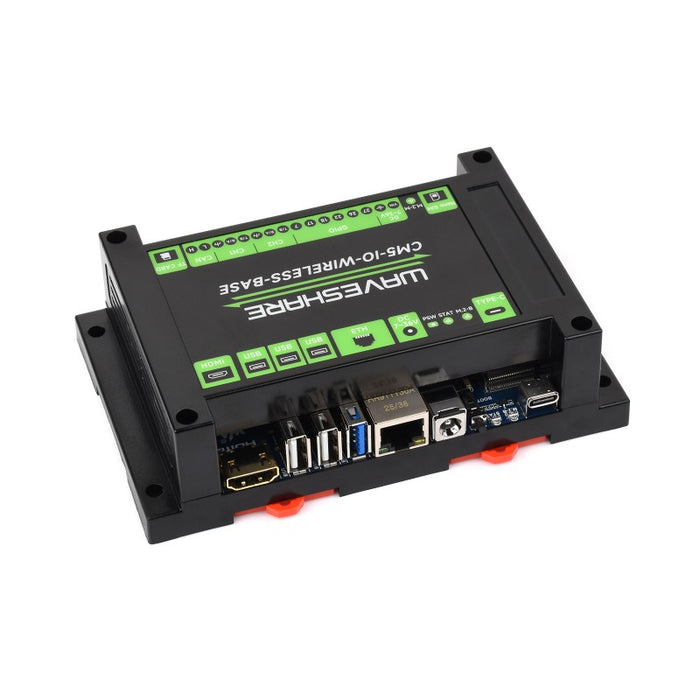

- Gigabit Ethernet端子を搭載、USB 3.2 Gen1、USB 2.0、USB OTGを使用可能
- 2系統の絶縁RS485端子と1系統の絶縁CAN端子を搭載
- HDMI端子から4K映像を出力可能 - 2系統のMIPI端子にDSIディスプレイまたはCSIカメラを接続可能
- DC 7~36 Vの電源入力とUSB Type-Cからの5 V給電が可能
- DINレール取付具を追加して制御盤などへ設置可能
- CM5用ヒートシンクまたは冷却ファンを取り付けるためのスペースを確保
注意事項
- システムの電源が入っている間は、USBおよびHDMI以外のデバイスの接続や取り外しを行わないでください。

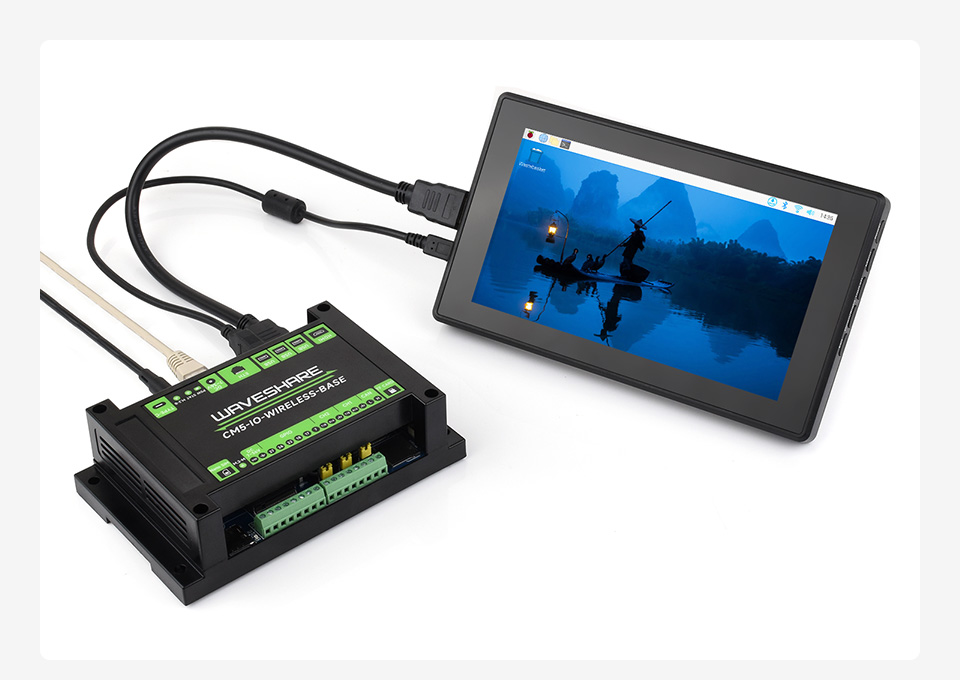

使用例

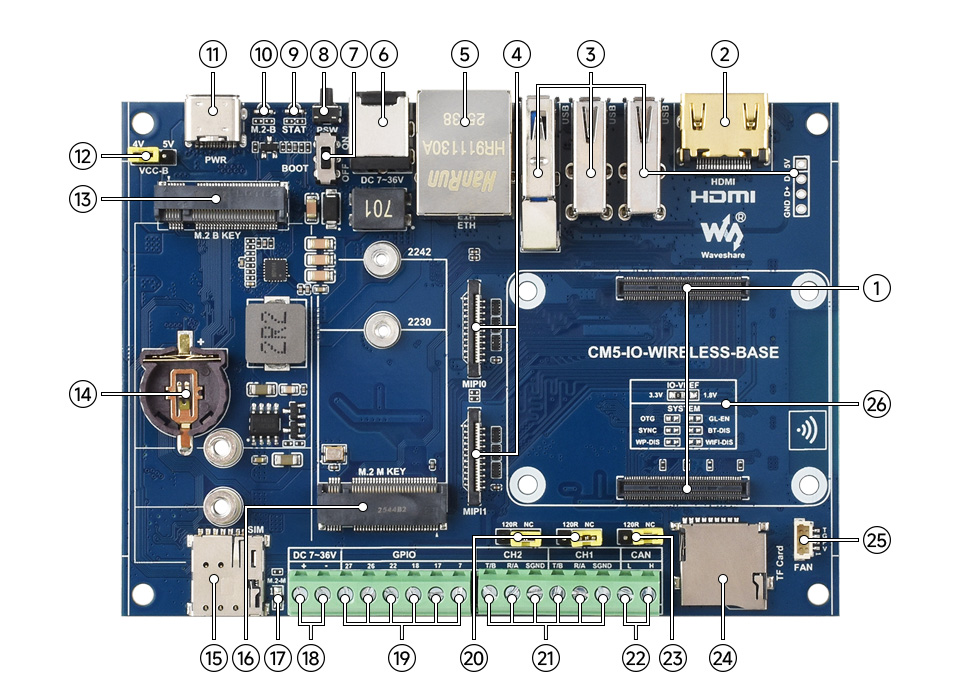

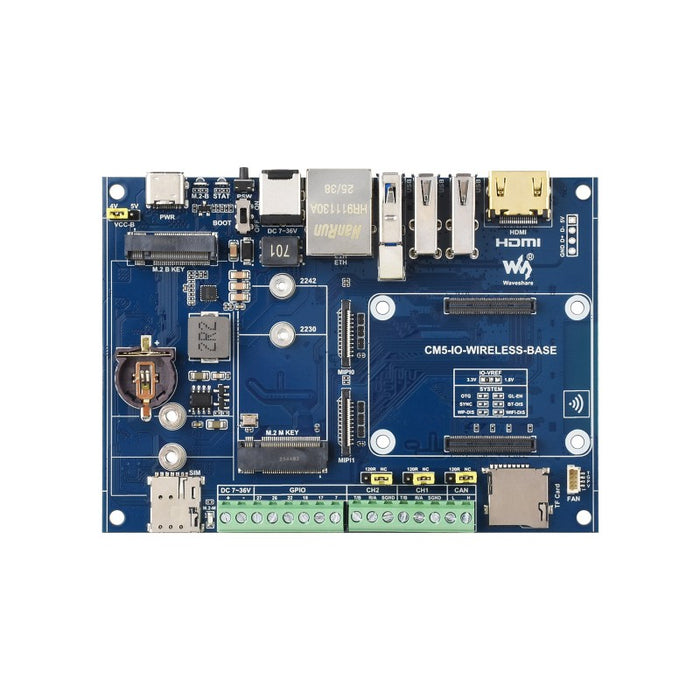

CM5ベースボード説明図

-
CM5ソケット
Compute Module 5のすべてのバリエーションを装着可能 -
HDMI端子
4K映像を出力可能 -
USB端子
2 x USB 2.0 Type-A端子、1 x USB 2.0 4ピン端子、1 x USB 3.2 Gen1 Type-A端子を搭載。USB 3.2 Gen1端子の通信速度は最大5 Gbps -
2系統のMIPI端子
DSIディスプレイまたはCSIカメラを接続可能 -
RJ45 Gigabit Ethernet端子
10、100、1000 Mbpsのネットワーク接続 -
DC電源ジャック
DC 7~36 Vで給電可能。電源用ねじ端子と同時に接続しないでください -
BOOTスイッチ
電源を入れる前にON側へ切り替えると、イメージ書き込みモードで起動 -
PSWボタン
長押しすると強制的に電源を切断。短く押すとソフトウェアによるシャットダウンまたは電源投入 -
システム状態表示LED
-
M.2 B KEY動作状態表示LED
-
PWR、USB端子
DC 5 V給電、eMMCへのイメージ書き込み、USB OTG接続に使用 -
M.2 B KEY電源電圧選択部
4G/5G通信モジュールでは4 V、LoRaモジュールでは5 Vを選択 -
M.2 B KEY端子
M.2 B KEY接続の4G/5G通信モジュールや、その他のUSB接続通信モジュールを装着可能。付属の変換基板を使用するとMini-PCIe端子へ変換し、LoRaモジュールを接続可能 -
RTC電池ホルダー
ML1220またはCR1220コイン形電池を装着可能 -
SIMカードスロット
5G、4G、3G、2Gネットワーク用のNano-SIMカードを装着可能 -
M.2 M KEY端子
2230または2242サイズのNVMe SSDやAIモジュールを装着可能 -
M.2 M KEY状態表示LED
-
電源用スクリューターミナル
DC 7~36 Vで給電可能。DC電源ジャックと同時に接続しないでください -
GPIO用スクリューターミナル
Compute Module 5に直接接続。特殊な制御用途で使用する場合は、用途に応じた保護部品を外部に追加してください -
RS485用120 Ω終端抵抗選択端子
-
2系統の絶縁RS485用スクリューターミナル
雷サージ保護、過電圧保護、ESD保護回路を搭載。120 Ω終端抵抗を選択可能 -
絶縁CAN用スクリューターミナル
ESD保護回路と過渡電圧保護回路を搭載。120 Ω終端抵抗を選択可能 -
CAN用120 Ω終端抵抗選択端子
-
microSDカードスロット
OSイメージを書き込んだmicroSDカードを装着可能。Compute Module 5 Liteでのみ使用 -
ファン端子
冷却ファン接続用の5 V、4ピンJST-SH、PWM制御端子 -
システム機能設定用抵抗
内容物
- 1 x CM5産業用ワイヤレス拡張ベースボード(CM5-IO-WIRELESS-BASE)
- 1 x PCIe to 4G/LoRa 変換基板
- 1 x ネジセット
- 1 x ドライバー

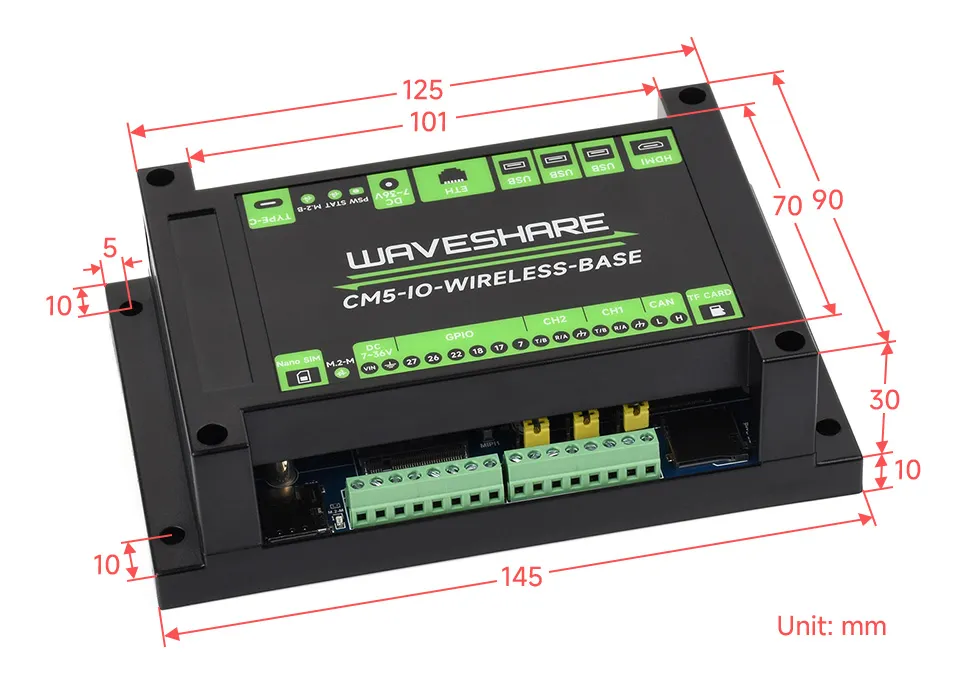

寸法図

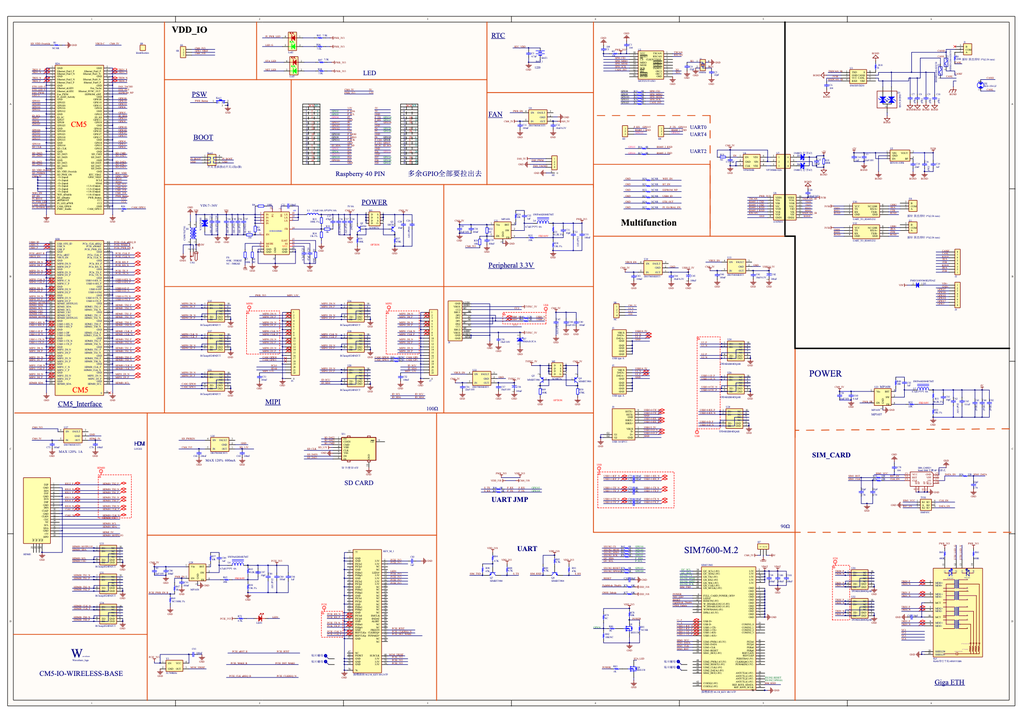

回路図(クリックすると別ウィンドウで当該回路図を掲載したgithubを表示します)
資料
Waveshare CM5ベースボード比較表
| ベースボード名 | PoE | GbE | 40ピンGPIO | PCIe | USB① | MIPI | HDMI | RTC電源 | ファンヘッダ② | 電源 | 特徴 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NANO A | NA | NA | ✓ | NA | 1 x 3.0 | 2 | NA | SH1.0 | ✓ | 5 V | CM5と同じサイズ |
| NANO B | NA | 1 | ✓ | 16ピンPCIe | 1 x 3.0 | 2 | 1 | SH1.0 | ✓ | 5 V | CM5と同じサイズ |
| Mini Base A | NA | 1 | ✓ | 16ピンPCIe | 2 x 3.0 2 x 2.0 |
2 | 2 | ML1220/CR1220 | ✓ | 5 V | 小型 |
| Mini Base B | NA | 1 | ✓ | M.2 M KEY | 2 x 3.0 2 x 2.0 |
2 | 2 | ML1220/CR1220 | ✓ | 5 V | 小型 EEPROM搭載 暗号化チップ搭載 |
| Mini Dual Gigabit | NA | 2 | ✓ | NA | 1 x 3.0 | NA | NA | SH1.0 | ✓ | 5 V | 2系統のGigabit Ethernet |
| Dual ETH A | NA | 1 x 1G 1 x 2.5G |
✓ | M.2 M KEY | 1 x 3.0 2 x 2.0 |
2 | 2 | ML1220/CR1220 | ✓ | 7~36 V | 2系統のEthernet EEPROM搭載 暗号化チップ搭載 |
| Dual ETH B | NA | 1 x 1G 1 x 2.5G |
✓ | M.2 M KEY | 1 x 3.0 1 x 2.0 |
2 | 1 | SH1.0 | ✓ | 5 V | 2系統のEthernet |
| Dual ETH 4G/5G | NA | 1 x 1G 1 x 2.5G |
✓ | M.2 M KEY | 2 x 3.0 | 2 | 2 | ML1220/CR1220 | ✓ | 7~36 V | 2系統のEthernet 4G/5G通信モジュールを接続可能 |
| PoE Base | ✓ | 1 | ✓ | M.2 M KEY | 2 x 3.0 2 x 2.0 |
2 | 2 | ML1220/CR1220 | ✓ | 5 V | PoE給電 4 x USB端子 |
| Raspberry Pi公式IOボード | ③ | 1 | ✓ | M.2 M KEY | 2 x 3.0 | 2 | 2 | ML1220/CR1220 | ✓ | 5 V | Raspberry Pi公式IOボード |
| IPCBOX-CM5 | NA | 1 x 1G 1 x 2.5G |
NA | M.2 M KEY | 1 x 3.0 3 x 2.0 |
NA | 1 | SH1.0 | ✓ | 7~36 V | 2系統のEthernet 4G/5G通信モジュールを接続可能 RS485、RS232 暗号化チップ EEPROM CAN デジタル入力 デジタル出力 音声入出力 ブザー |
| CM5 Dual ETH Multi-function | NA | 1 x 1G 1 x 2.5G |
NA | M.2 M KEY | 1 x 3.0 2 x 2.0 |
2 | 1 | SH1.0 | ✓ | 7~36 V | 2系統のEthernet 4G/5G通信モジュールを接続可能 RS485 暗号化チップ デジタル入力 リレー ブザー |
| CM5 Wireless Extension(本製品) | NA | 1 x 1G | NA | M.2 M KEY M.2 B KEY/Mini-PCIe |
1 x 3.0 2 x 2.0 |
2 | 1 | ML1220/CR1220 | ✓ | 5 Vまたは7~36 V | 5G/4G通信モジュールを接続可能 LoRaモジュールを接続可能 2 x RS485 1 x CAN DINレール取付具を装着可能 |
注記
① USB 3.0はUSB 3.2 Gen1と同じ規格です。
② 特記がない場合、ファンヘッダにはJST-SHコネクタが使用されています。
③ Raspberry Pi公式IOボードはPoEヘッダのみを搭載しており、PoE回路は搭載していません。PoE給電を使用するには、別途PoEモジュールが必要です。
特記がない場合、この表のPoEはIEEE 802.3afに準拠したPoE回路を搭載し、5 V、2.5 Aの電源を供給できることを示します。
