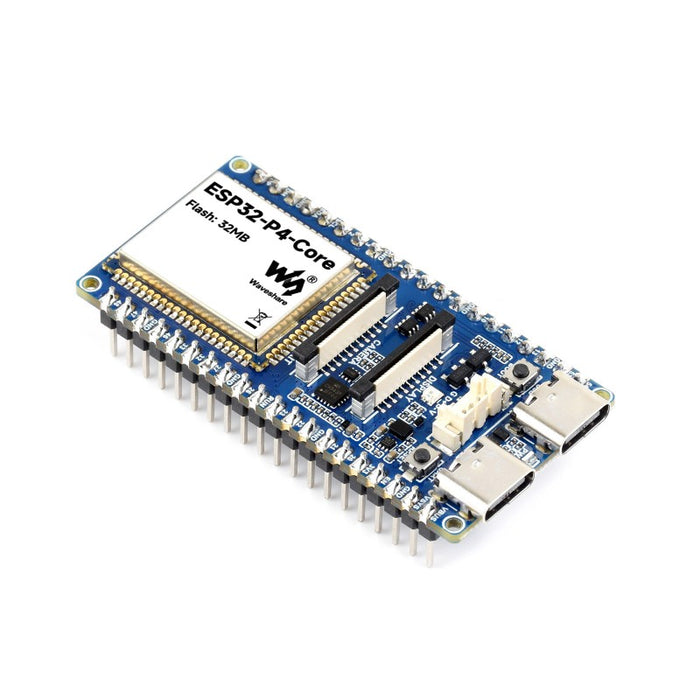

Waveshare ESP32-P4-Core-DEV-KIT-M（ピンヘッダ実装）

ESP32-P4と32 MBのPSRAM、32 MBのNORフラッシュメモリが搭載された、コンパクトなマルチメディア開発ボードです。MIPI-CSIカメラ、MIPI-DSIディスプレイ、USB OTG 2.0 HS、各種GPIOを使った画像処理、画面表示、エッジコンピューティングなどの試作に使用できます。

※ 本製品にはピンヘッダが実装されています。

特徴

• 最大360 MHzで動作する32 bit RISC-Vデュアルコアプロセッサと、最大40 MHzで動作する低消費電力シングルコアプロセッサを搭載
• MIPI-CSIカメラインターフェースとMIPI-DSIディスプレイインターフェースを搭載
• USB OTG 2.0 HSを使ったUSBデバイスの拡張やUSBアプリケーションの開発が可能
• SPI、I²S、I²C、LED PWM、MCPWM（モーター制御用パルス幅変調）、RMT、ADC、UART、TWAIを使用可能

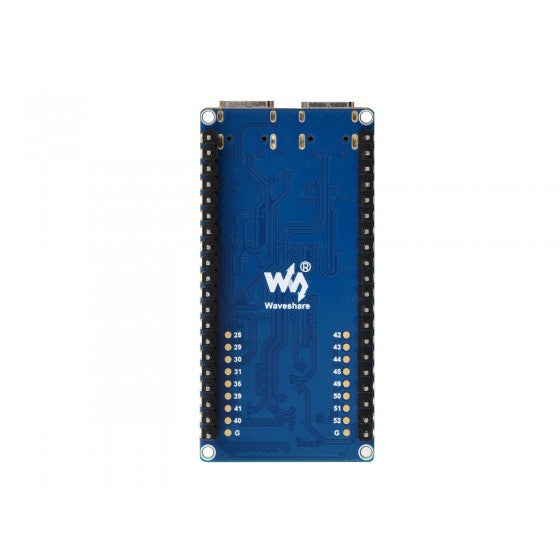

• 基板裏面にもGPIO接続用パッドを配置
• セキュアブート、フラッシュ暗号化、ハードウェア暗号アクセラレータ、ハードウェア乱数生成器などのセキュリティ機能を搭載。

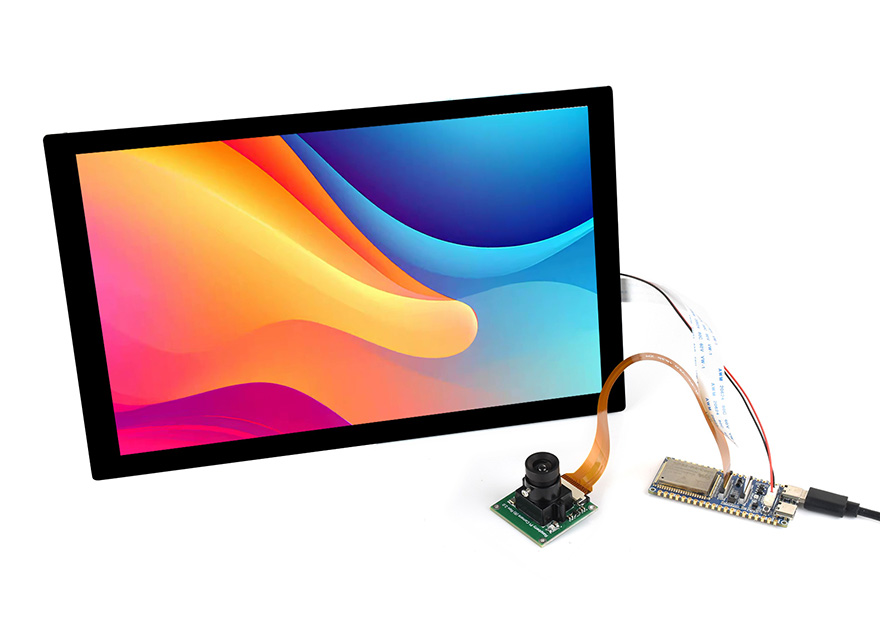

使用例

* カメラ、ディスプレイ、各種ケーブルは付属しません。

仕様

• SoC：ESP32-P4
  • プロセッサ（HPシステム）：32 bit RISC-Vデュアルコア、最大360 MHz、FPU、DSPおよび命令セット拡張
  • プロセッサ（LPシステム）：32 bit RISC-Vシングルコア、最大40 MHz
• カメラインターフェース：2レーンMIPI-CSI
• ディスプレイインターフェース：2レーンMIPI-DSI
• USB端子：給電、プログラム書き込み
• USB-UART端子：給電、プログラム書き込み、デバッグ
• 拡張端子：2 x 20ピンヘッダ、基板裏面GPIOパッド
• 周辺インターフェース：SPI、I²S、I²C、LED PWM、MCPWM、RMT、ADC、UART、TWAI
• LED：1 x WS2812B RGB LED、1 x 電源表示LED
• ボタン：1 x BOOTボタン、1 x RESETボタン
• 推奨開発環境：ESP-IDF

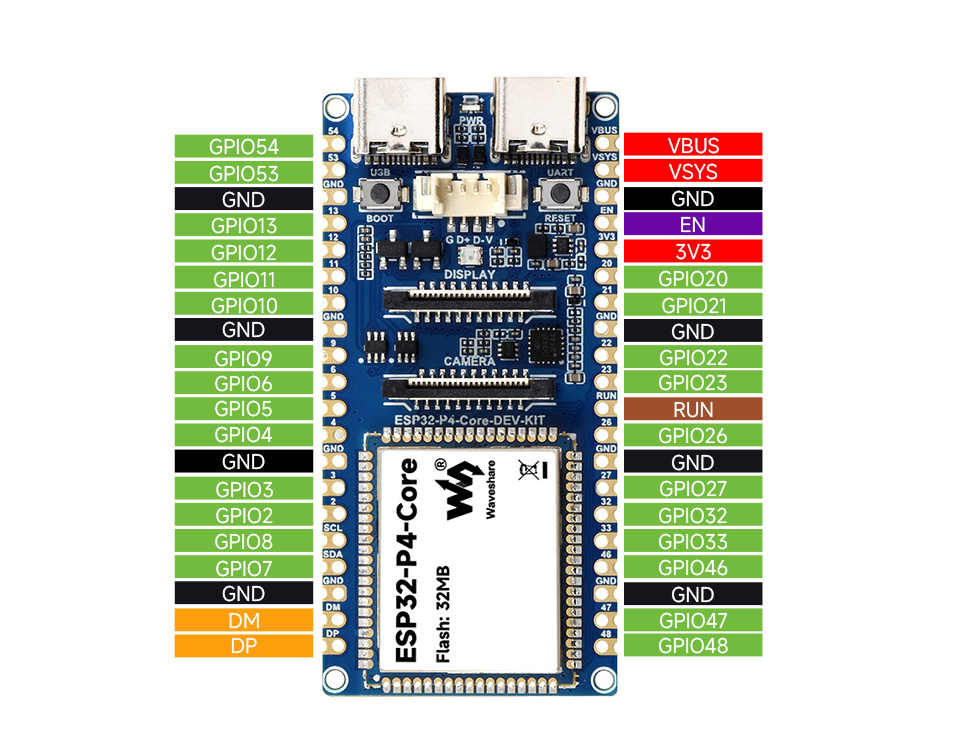

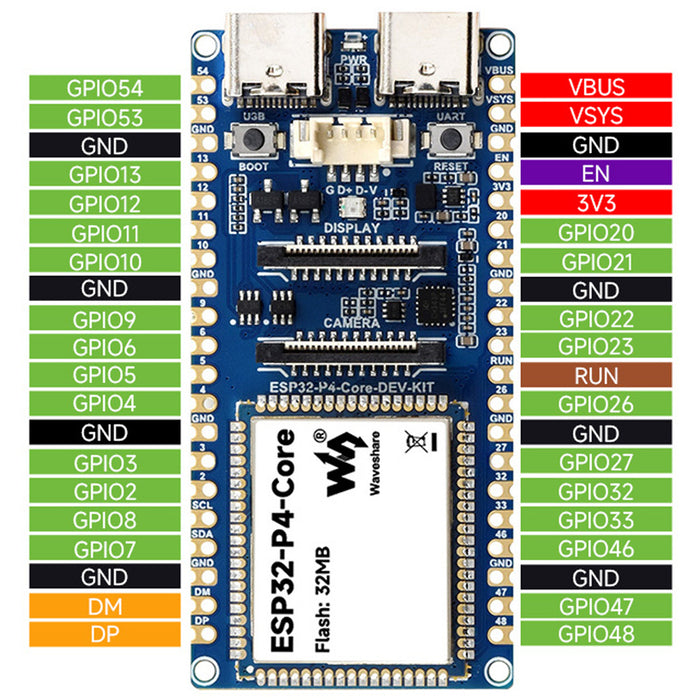

ピン配置

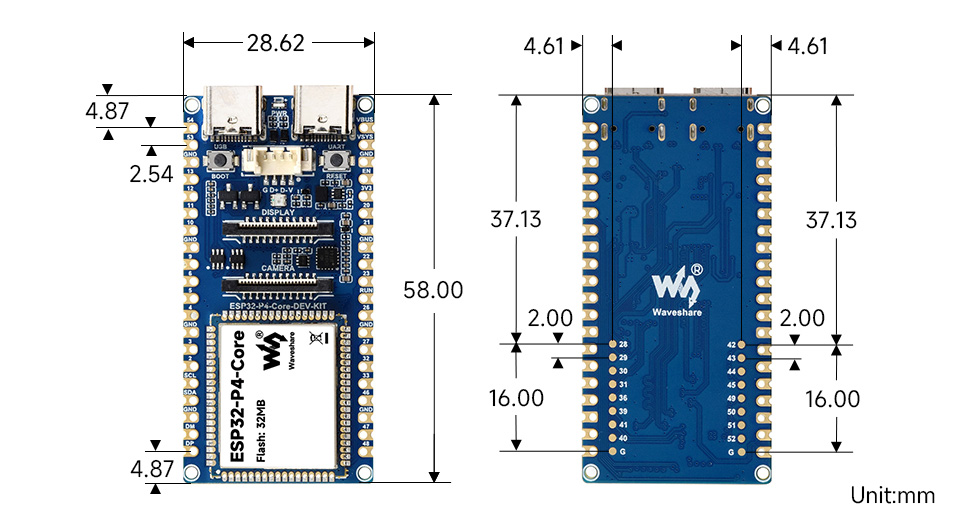

寸法図

資料

• 公式wiki
• 回路図
• github:example repository
