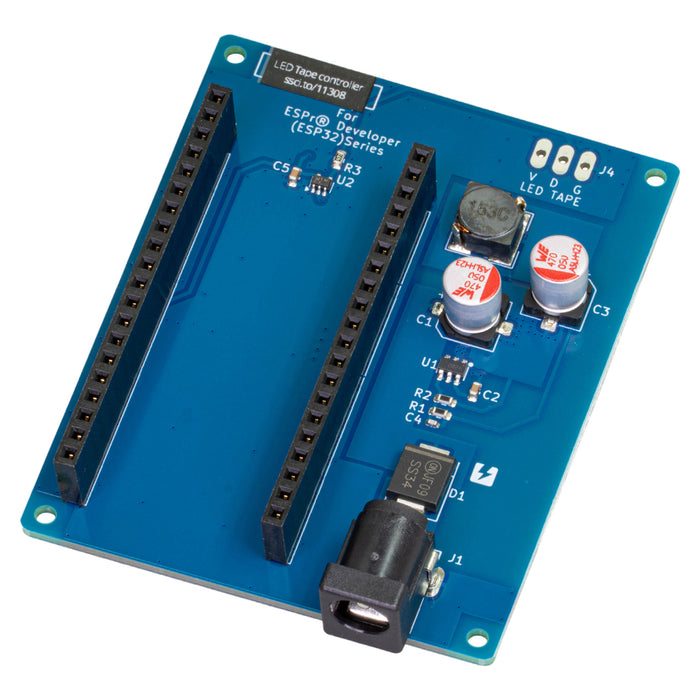

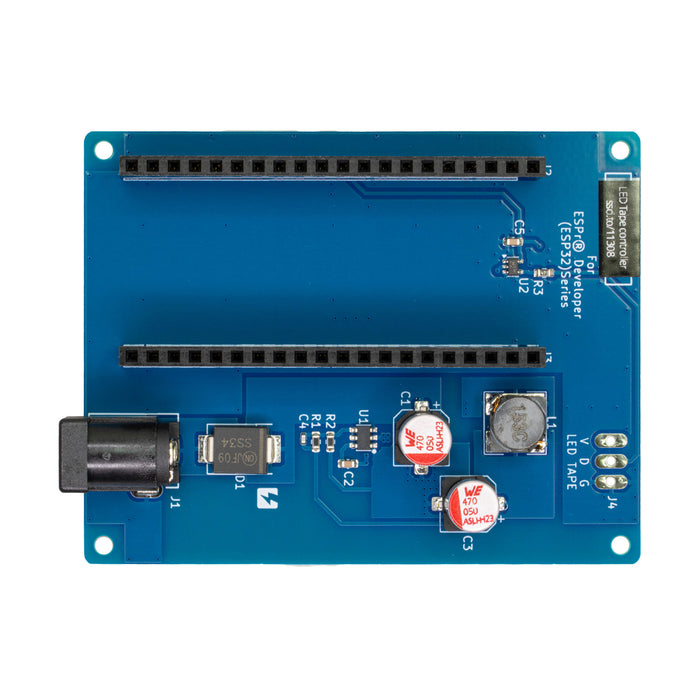

LEDテープコントローラー for ESPr® Developer

ACアダプタ（5 ～ 24 V）からESPr® Developerシリーズ（40ピンのもの）とLEDテープ（V/G/DINタイプ）に同時に電源を供給できる基板です。
LEDテープは5 V、12 V、24 Vに対応しています。

基板上にDC-DCコンバータ（TPS5420）を搭載し、DCジャックからの入力電圧（5 V ～ 24 V）を降圧してESPr® Developerへ安定した電源を供給します。
また、レベルシフタ（M74VHC1GT125）を搭載しているので、ESPr® Developerからの3.3 Vの制御信号を、LEDテープに適した電圧に変換して出力します。

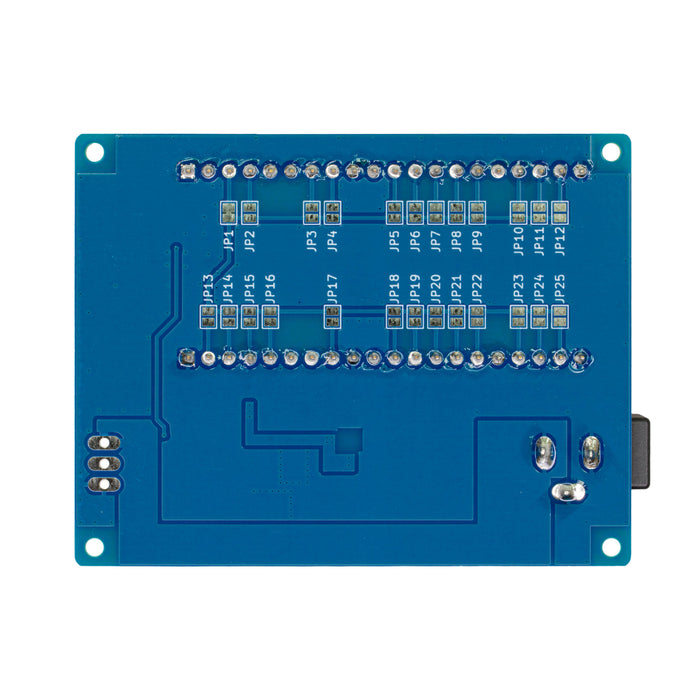

信号線（DO）は、ソルダージャンパ（JP1〜JP25）の接続を変更することで、ESPr® Developer側の任意のピンに割り当てることが可能です。
ただし、ジャンパを変更する場合はJP1のパターンカットが必要です。
搭載するマイコンボードによってピンアサインが異なるので、以下の対応表をご参照ください。

WLEDでの動作も確認していますが、WLEDはESP32-C5/C6には非対応となりますのでご注意ください。

※ ESPr Developer本体は付属しません。別途ご用意ください。
※ 電源用のACアダプタは別途ご用意ください。

仕様

• 入力電圧：5 V ～ 24 V（DCジャック）
• LEDテープ接続端子：3ピン（VDC、DO、GND）
• 搭載DC-DCコンバータ：TPS5420
• 搭載レベルシフタ：M74VHC1GT125
• ESPr® Developer（ESP32）シリーズ（40ピンのもの）各種対応

ジャンパ・ピンアサイン対応表

内容物

• 1 x LEDテープコントローラー for ESPr® Developer

資料

• 回路図（pdf）

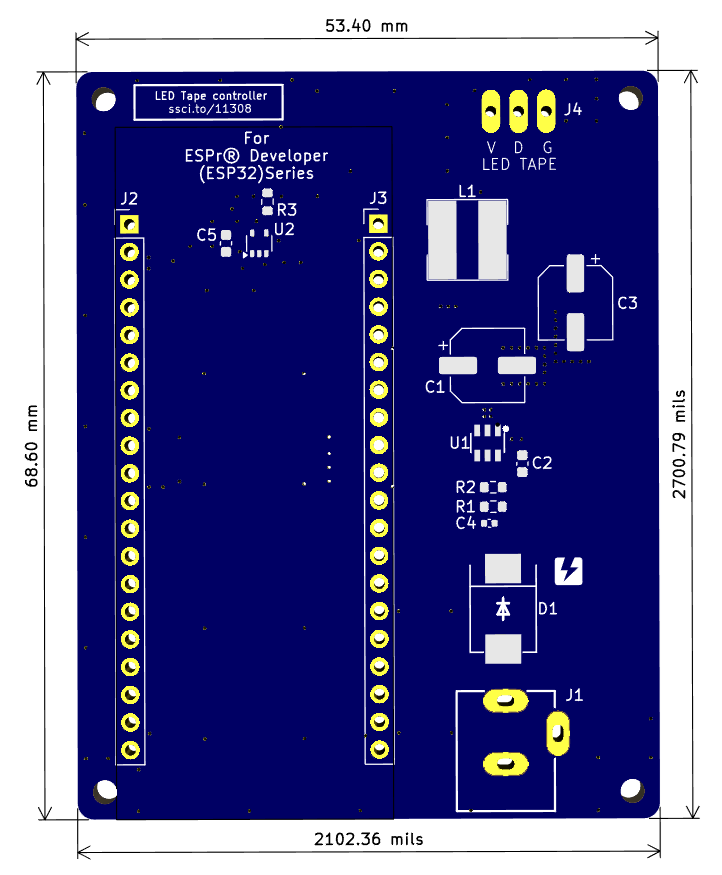

• 基板外形図


商品コード: SSCI-113083
