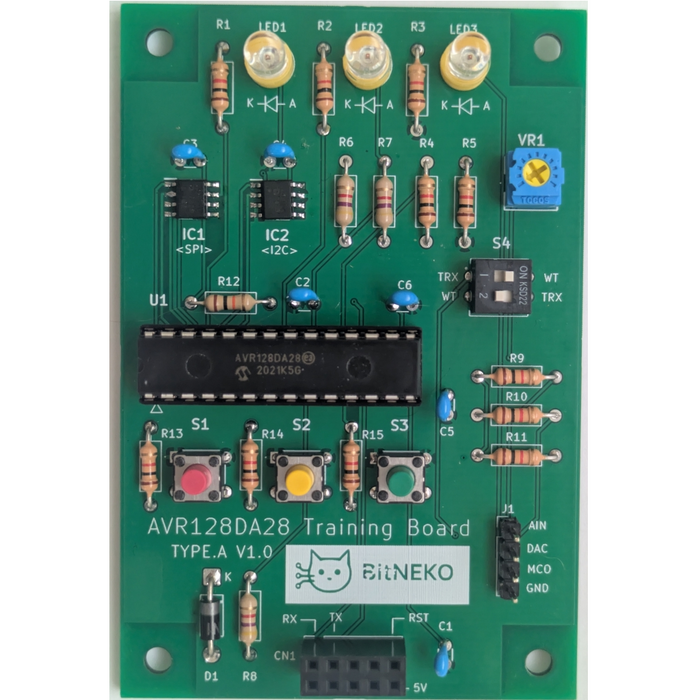

AVRマイコントレーニング基板（AVR128DA28）

Microchip社のAVR Dxシリーズマイコン AVR128DA28 を搭載した学習用トレーニングボードです。
LED、タクトスイッチ、可変抵抗などの基本的な周辺回路を搭載しており、GPIO制御、タイマ制御、ADC入力、PWM出力、UART通信、I2C通信、SPI通信などのマイコン基本機能を実際のハードウェアで確認することができます。
書籍「1000円ライタで学ぶ AVR128DA28 マイコン実践入門」に対応したトレーニング基板として設計されています。

■特徴

• AVR128DA28（Microchip社 AVR Dxシリーズマイコン）搭載
• GPIO / タイマ/ADC / PWM / UART / I2C / SPI ほか、実験対応
• LED ×3 搭載
• タクトスイッチ ×3 搭載
• 可変抵抗 ×1 搭載
• ライタ接続ソケット搭載（シリアル通信兼用）
• 観測用ピンヘッダ搭載（VR1調整電圧、DAC出力電圧、外部クロック波形などの出力・測定が可能）

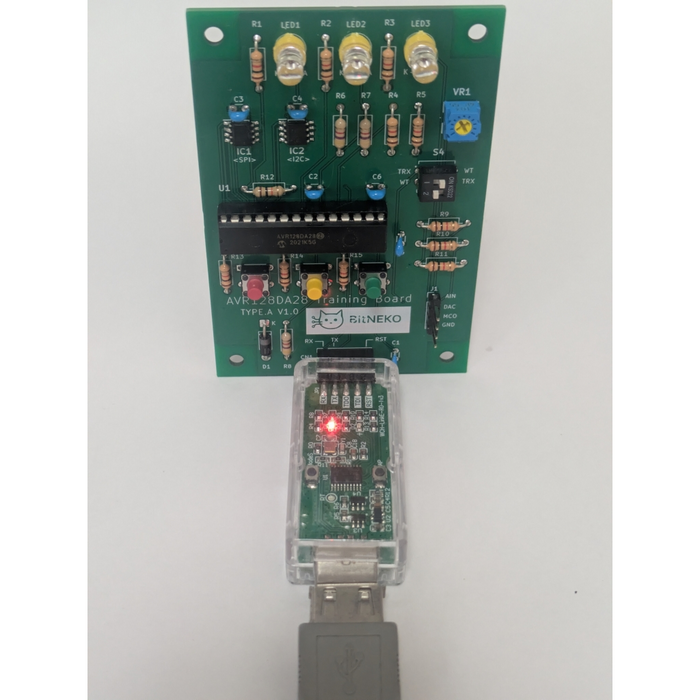

• WCH-LinkEによるプログラム書き込みに対応
• 書籍「1000円ライタで学ぶ AVR128DA28 マイコン実践入門」]対応

■出荷時状態

• 出荷時には基本動作確認用のサンプルプログラムを書き込み済みです。電源投入後、すぐに基本動作を確認できます。

■仕様

• マイコン：AVR128DA28
• 動作電圧：3.3V
• 搭載部品：LED ×3、タクトスイッチ ×3、可変抵抗 ×1、I2C温度センサ ×1、SPI温度センサ ×1
• 本ボードで実験可能な機能：GPIO制御、タイマ制御、UART通信、I2C通信、SPI通信、ADC入力、PWM出力ほか

■必要機器

• プログラム書き込みには、対応するライタ（WCH-LinkE）が必要です。

■内容物

• AVR128DA28 トレーニングボード ×1

■対応書籍

• 「1000円ライタで学ぶ AVR128DA28 マイコン実践入門」
  • Amazon ペーパーバック版
  • Amazon Kindle版

■資料

• 商品サポートページ

こちらの商品は、BitNEKOさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
