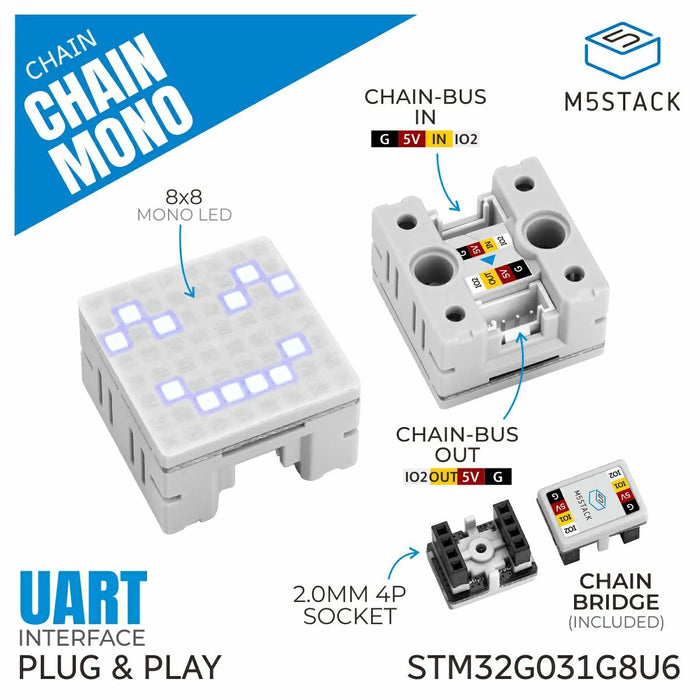

M5Stack Chain Mono

M5Stack Chainシリーズの8×8白色LEDドットマトリクス表示モジュールです。各LEDの個別制御、一括書き込み、全画面更新に対応し、文字表示、スクロール表示、アイコン表示、簡単なピクセルアニメーションなどに利用できます。

内蔵のASCII文字生成機能により、文字描画や文字列スクロールを扱いやすく、明るさ調整や0°、90°、180°、270°の画面回転にも対応しています。デスクトップ用の小型表示器、スマートデバイスの状態表示、通知ランプ、簡易サイン、ピクセルアートなどに適しています。

特徴

• M5Stack Chainシリーズ
• STM32G031G8U6メインコントローラ
• 8 x 8モノクロLEDドットマトリックス表示ユニット
• ASCII文字フォントデータ内蔵、文字描画の制御に対応
• ピクセルの独立制御およびバッチ書き込みに対応
• 8バイトのフレームバッファを採用、画面全体更新に対応
• カスタムパターン、文字列スクロール表示、単一ノードで最大32文字の文字列長に対応
• 画面の0°、90°、180°、270°回転設定に対応
• UARTシリアルカスケード通信プロトコルを採用
• 2 x HY2.0-4P拡張インタフェース、Chainシリーズデバイスの拡張に対応

仕様

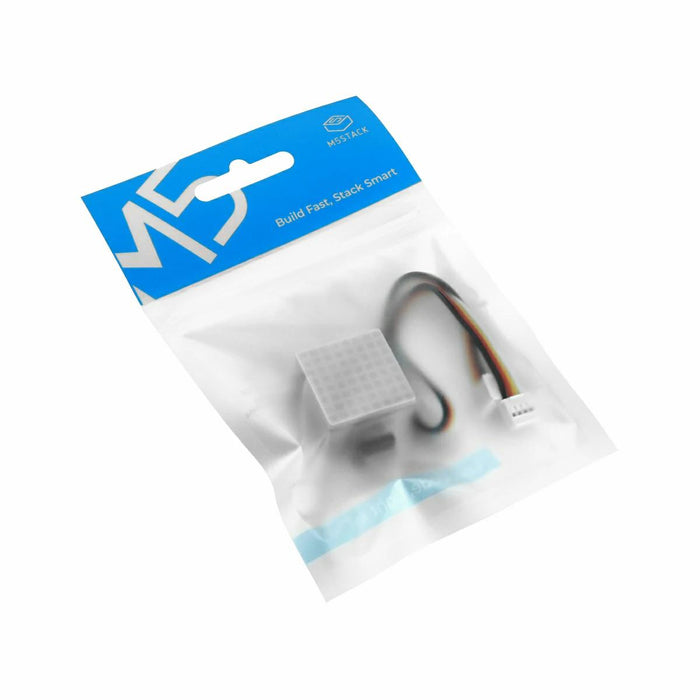

内容物

• 1 x Chain Mono

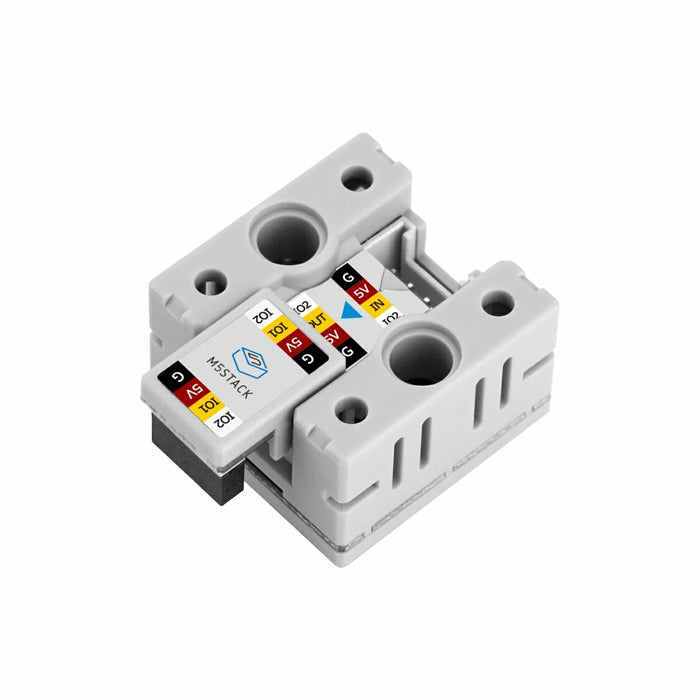

• 1 x Chain Bridge

資料

• ドキュメント

• 回路図（クリックすると別ウィンドウでPDFを表示します）




• 寸法図（クリックすると別ウィンドウでPDFを表示します）
