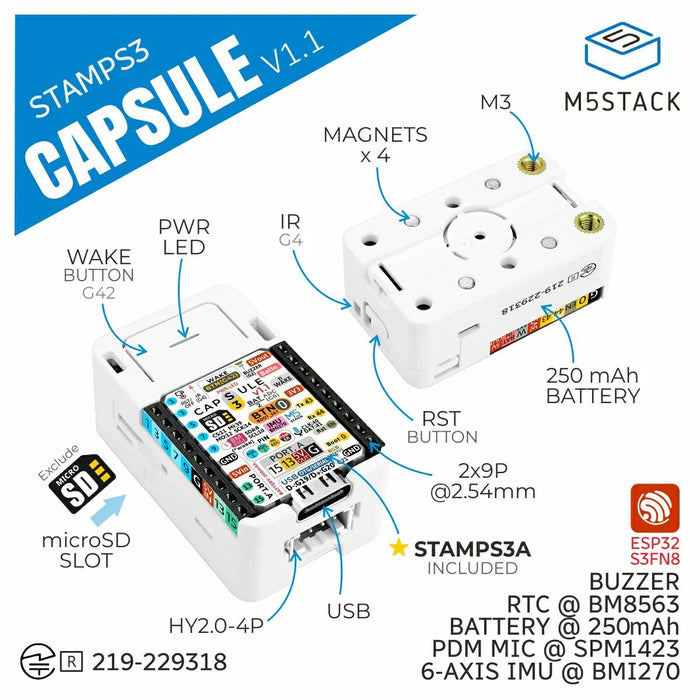

M5Capsule v1.1（M5Stamp S3A搭載）

メインコントローラがM5StampS3AにアップグレードされたM5Capsuleの新しいバージョンです。改善点は次のとおりです。

• アンテナ設計が最適化され、信号強度がより強力かつ安定的に
• ボタンのサイズが大きくなり、前モデルよりも押しやすい
• 低消費電力に最適化

汎用性の高い組み込み開発ボードで、センサや電源管理、柔軟なストレージの拡張性が備わっています。IoTや組み込みシステム、センサ・アプリケーションの構築、スマートデバイスデータ収集システムのプロトタイピングや検証などに適しています。

特徴

• SPM1423マイク内蔵により音声録音、音声認識、音声ウェイクアップ機能に対応
• 状態を知らせる内蔵ブザー、赤外線リモコン機能、姿勢制御に不可欠な6軸IMUを搭載
• 250 mAhバッテリを内蔵し、外部バッテリも使用可能
• RTC8563リアルタイムクロックによる高精度な時刻と日付情報の取得や、スケジュール起動機能を搭載
• オンボード microSD カードスロットを備え、大容量データを扱うことが可能
• 開発環境はUiFlow2、Arduino IDE、ESP-IDF、PlatformIOを利用可能
• 背面にネジ穴と強力な磁石を備え、取り付けが簡単

仕様

• SoC：ESP32-S3FN8
• フラッシュ：8 MB
• 6軸IMU：BMI270
• MEMSマイクロホン：SPM1423
• クロックチップ：BM8563
• バッテリー容量：250 mAh
• 赤外線リモコン距離
  • 180°：330 cm（直線）
  • 90°：48 cm
  • 45°：134 cm
• スリープ電流（バッテリー駆動）：DC 4.2 V@35 uA
• 動作電流（バッテリー駆動）：DC 4.2 V@144 mA
• 製品寸法：40.0 x 24.0 x 16.2 mm
• 製品重量：18.7 g

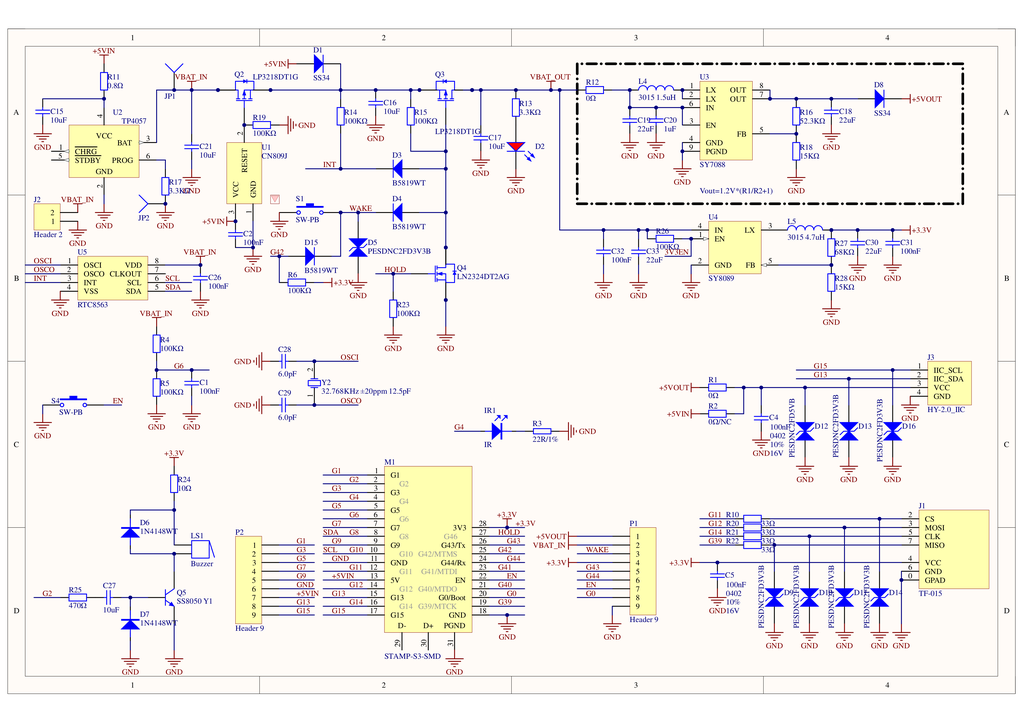

回路図

資料

• ドキュメント
• データシート
  • ESP32-S3
  • BMI270
  • SPM1423
  • BM8563
