6.67インチ フレキシブルAMOLEDディスプレイ（LattePanda / Raspberry Pi対応）

厚さが1.2mmの曲げ可能な基板を採用した6.67インチのフレキシブルAMOLEDディスプレイです。剛性パネルでは実現できない曲面や形状にぴったりとフィットするプロトタイプを作成することができます。

一般的なLCDと比較して、このAMOLEDパネルは自発光型であり、バックライトを必要としないので、より薄型の構造、より深い黒、そしてより高いコントラストを実現できます。

初期開発を効率化できるように、本キットには、モジュールを標準的なHDMIインタフェースに対応させる専用のMIPI-HDMIドライバボードが付属しています。これにより、人気のシングルボードコンピュータ（LattePanda IOTA、MU、Alpha、3 Delta、Sigma、Raspberry Pi 4、Raspberry Pi 5）とのプラグアンドプレイ接続が可能になり、ディスプレイ表示の初期検証やシステム統合にかかる時間を劇的に短縮できます。

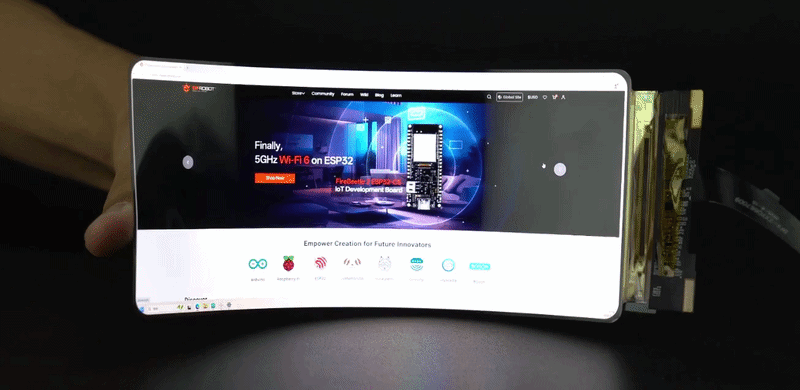

このフレキシブルAMOLEDディスプレイは先進的な基板を採用し、曲面など平面ではない表面にも合わせて曲げることができます。この極限的な薄さは、曲面プロトタイプ、ウェアラブルデバイス、ヒューマンマシンインターフェース（HMI）の設計に新たな可能性をもたらします。

2400 x 1080の解像度と450 cd/m²の標準輝度を備えたこのAMOLEDパネルは、テキストを鮮明に、画像を色鮮やかに映し出します。1670万色の色再現性と85°の視野角により、どの角度から見ても変わらない高精度の色合いを維持します。複雑なUI要素、動画、グラフィックスのいずれを表示する場合でも、高い彩度で美しいビジュアルを実現し、家庭用から産業用まで幅広い用途に対応します。

SBC向けのシンプルなHDMIセットアップ

付属のドライバボードは標準的なHDMI入力を備え、カスタムカーネルのコンパイルや複雑な変換ボードを使用することなく、SBC（シングルボードコンピュータ）へ直接接続できます。

接続ケーブルに関して

Raspberry Pi 4 ＆ Raspberry Pi 5： Micro HDMI to HDMI ケーブルが必要
Raspberry Pi Zero シリーズ： Mini HDMI to HDMI アダプタまたはケーブルが必要。ご使用のRaspberry Pi ZeroモデルのHDMIコネクタ形状を必ずご確認ください。

本商品はIP等級（防水・防塵規格）に対応しておらず、耐湿試験も実施されていません。ディスプレイが水、湿気、汗、結露に触れないようご注意ください。動作させる上で外部保護カバーの装着は必須ではありませんが、湿気による破損を防ぐため、パネルは常に乾燥した状態を保ち、ハードウェアの試作（プロトタイプ）へ組み込む際は慎重にお取り扱いください。

画面がわずかにちらつく場合は、電力不足の可能性があります。5 VのUSB電源アダプタを使用し、リフレッシュボタンを押して画面を更新（リフレッシュ）してください。メインボードの電源が入っているにもかかわらず画面が点灯しない場合も、リフレッシュボタンを押して画面を更新してください。

特徴

• 超薄型でフレキシブルな形状：最大厚さ1.2 mmで、スペースに制約のある曲面構造の機械設計にも組み込み可能です。
• 鮮やかな映像：2400 x 1080（SPR）の解像度、450 cd/m²の輝度、1670万色の高コントラストな自発光型AMOLED表示を実現。
• プラグアンドプレイに対応：付属のMIPI-HDMI変換ドライバボードにより、複雑なDSI信号のルーティングが不要になります。

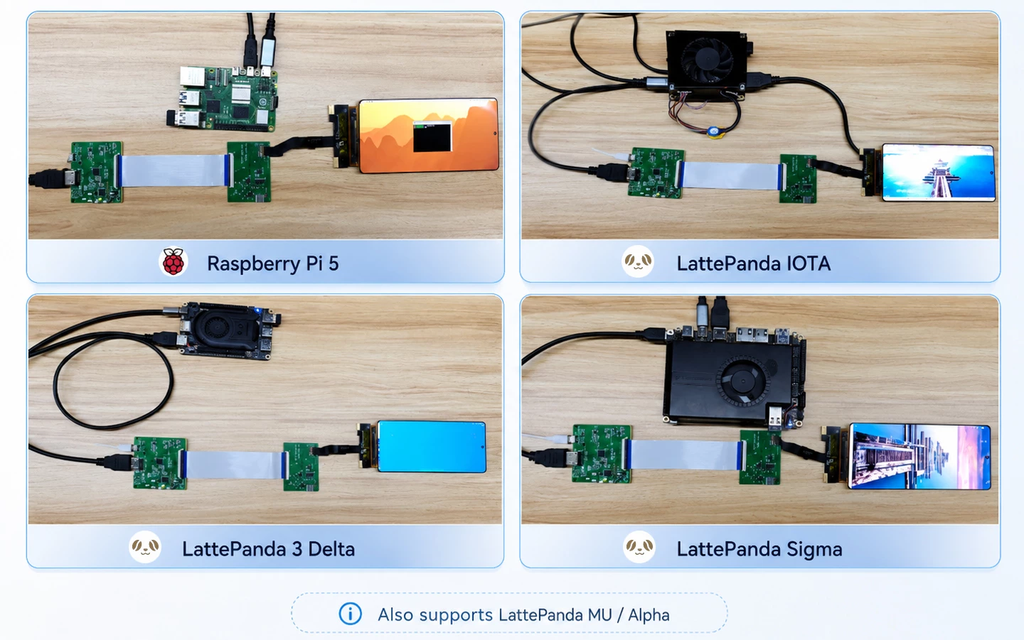

• SBCとの互換性：HDMI出力を介して、LattePanda IOTA、MU、Alpha、3 Delta、Sigma、Raspberry Pi 4、およびRaspberry Pi 5シリーズのボードで使用可能。
• 独立した電源：ドライバボード上の標準的な5 V Micro USB接続を介して給電されます（標準消費電力は約3 W）。
• 注意：このディスプレイにはタッチ操作機能は搭載されていません。

仕様

• スクリーンサイズ：6.67インチ
• 解像度：2400 x 1080
• スクリーン素材：AM-OLED
• 明るさ：450 cd/m²
• 周波数：50 Hz
• アスペクト比：20:9
• 視野角：85°
• 表示色：1670万色
• ディスプレイサイズ：154.56 x 69.552 mm
• 寸法：162.56 x 74.46 mm
• 厚さ：1.2 mm
• ドライバIC：ICNA3511A
• ドライバ電圧：3.3〜5 V
• インターフェース：MIPI-40 Pin
• 動作温度：-20〜60℃

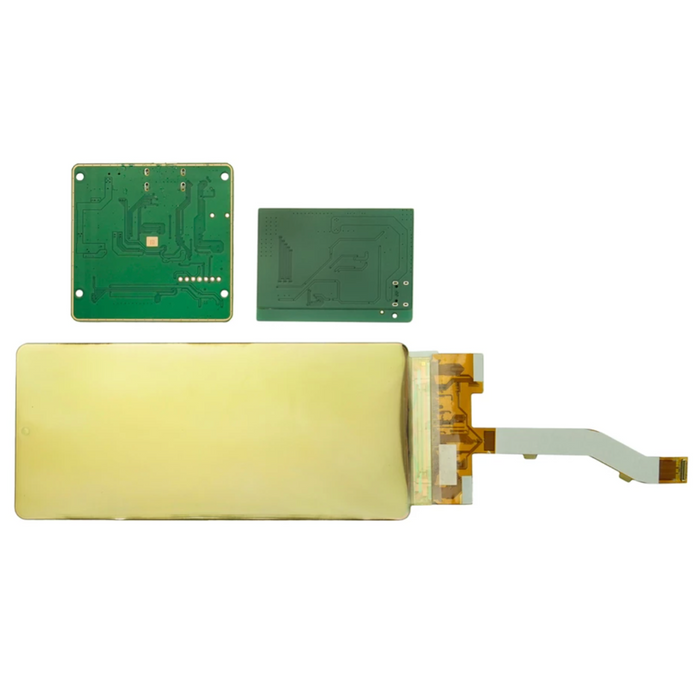

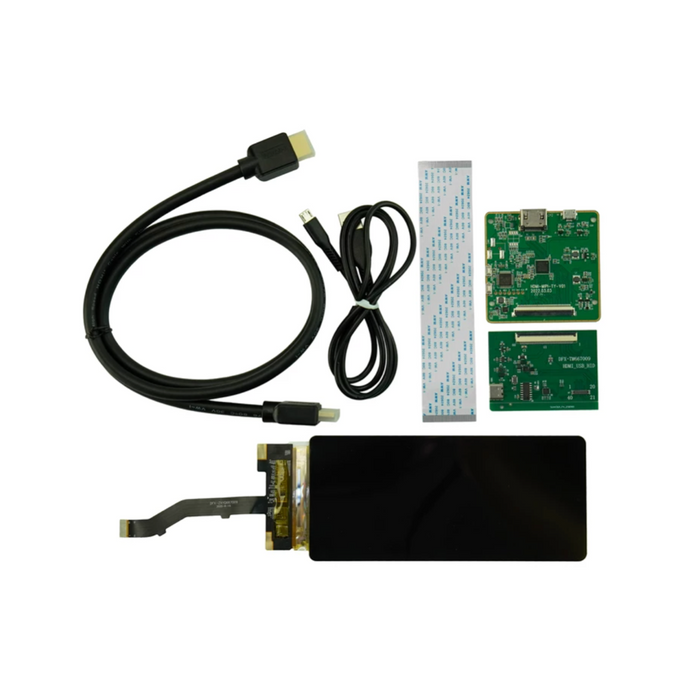

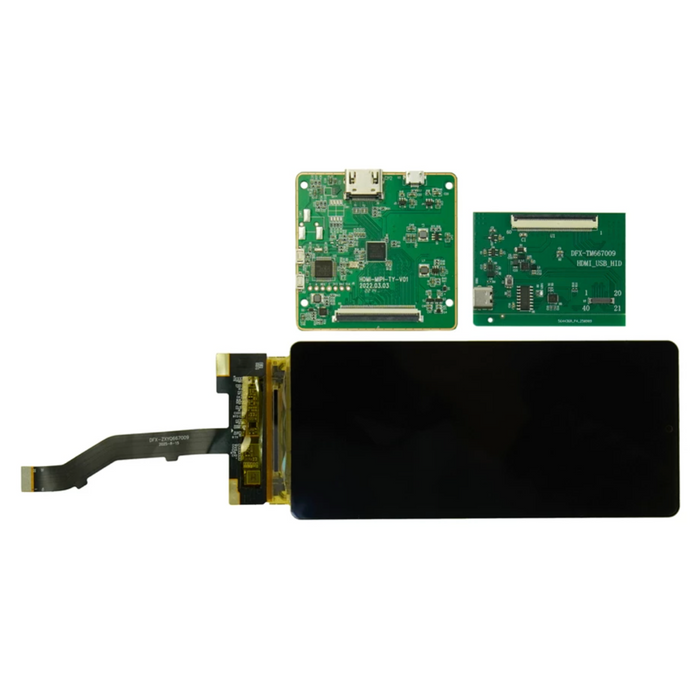

内容物

• 1 x 6.67インチ フレキシブルAMOLEDディスプレイ
• 1 x HDMIドライバボード
• 1 x MIPIアダプタボード
• 1 x FPCケーブル
• 1 x HDMI to HDMIデータケーブル
• 1 x MicroUSB電源ケーブル

資料

• データシート
