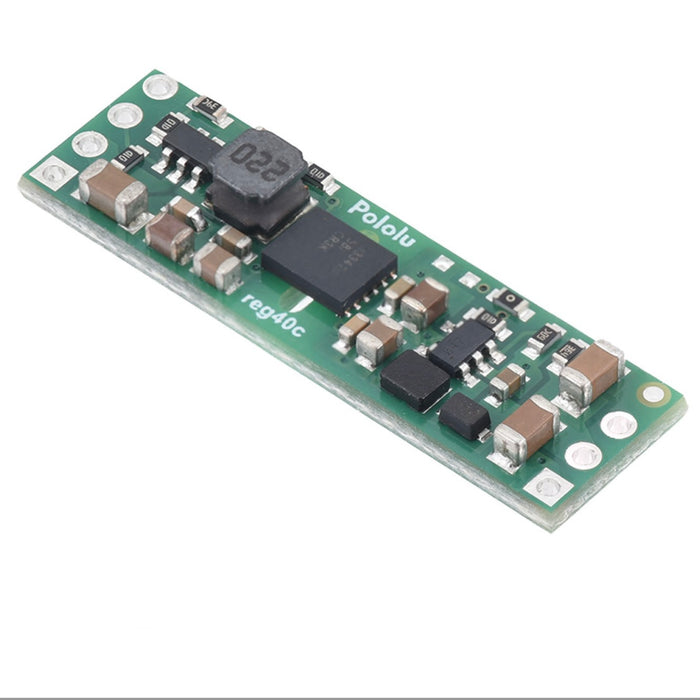

絶縁型昇降圧DCDCレギュレータ（5V/12V出力）S21Z1F12

Texas Instruments社のUCC33420が搭載され、5.5〜36 Vの入力から、絶縁された12 Vを生成する昇降圧DCDCレギュレータです。12 V出力は最大100 mAで、内部の絶縁DCDCモジュールから取り出された5 V出力も使用できます。5 V出力は最大300 mAですが、12 V出力と5 V出力は独立した電源ではなく、片方の消費電流が増えるともう片方で使用できる電流は減少します。

入力側GNDと出力側GNDは電気的に分離され、グランドループの防止や、GND電流による誤動作・機器損傷のリスク低減に役立ちます。入力電圧が12 Vより低い場合でも高い場合でも12 V出力を得られるので、幅広い電源環境で小電力の絶縁電源を構成できます。

仕様

• 入力電圧:5.5〜36 V
• 12 V出力電流：最大100 mA連続
• 5 V出力電流：最大300 mA連続
• 昇降圧対応
• 標準的な変換効率：40〜50%
• 過熱保護機能あり
• 逆電圧保護機能なし
• スルーホール：2.54 mmピッチ

※ ピンヘッダは付属しません。

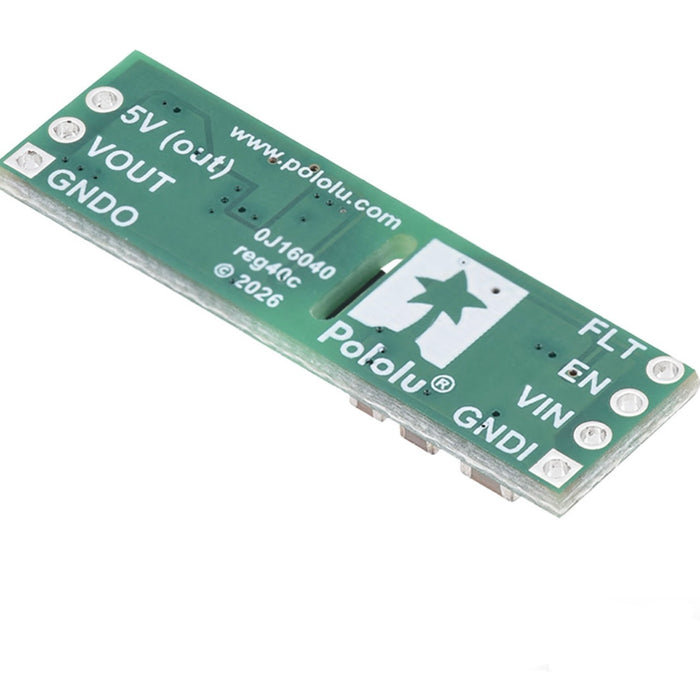

ピン配置

標準変換効率

資料

• UCC33420データシート
