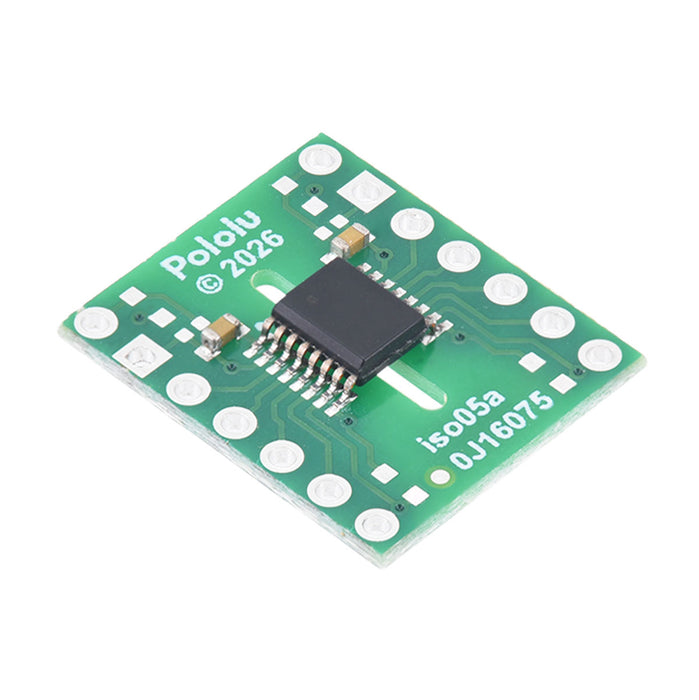

ISO6541F搭載 4チャンネルデジタルアイソレータ（Low出力）

Texas Instruments社のISO6541Fが搭載された4chアイソレータモジュールです。2デバイス間はガルバニック絶縁され、チャンネルあたり最大50 Mbpsで通信可能です。三つの順方向チャンネルと一つの逆方向チャンネルを備えています。入力電源、入力信号がない場合はデフォルトでLowを返します。

※ High出力のバージョンはこちらです。

特徴

• 2デバイス間のガルバニック絶縁（容量性絶縁）

仕様

• 最大通信速度：50 Mbps
• 動作電圧：1.71 ~ 1.89 Vまたは 2.25 ~ 5.5 V
• デフォルト出力：Low
• 動作絶縁電圧：400 Vrms
• チャンネル数：4（三つの順方向チャンネルと一つの逆方向チャンネル）

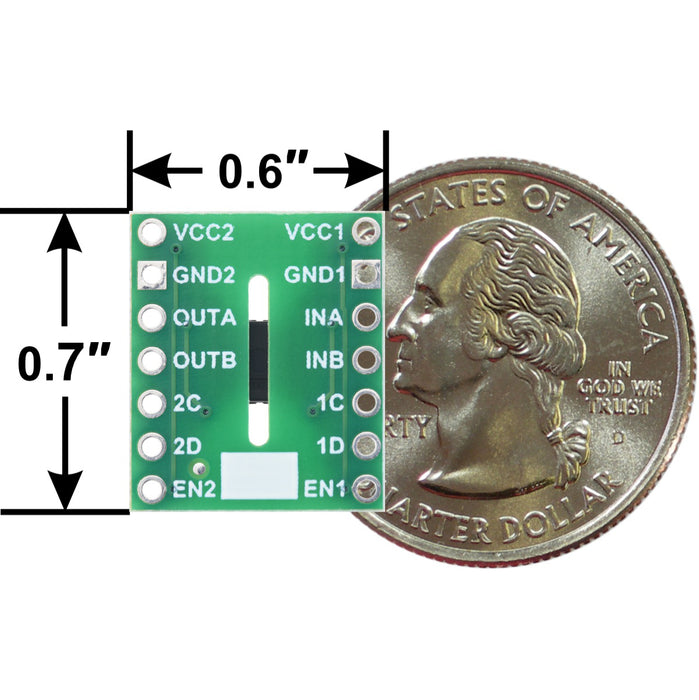

• 寸法：15.24 x 17.78 x 2.794 mm

回路図

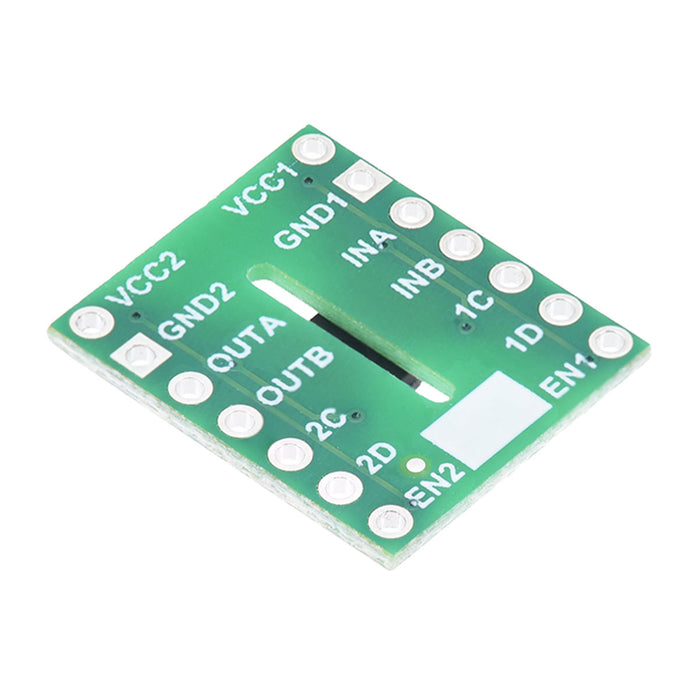

ピン配置

各デバイス側にはVCCx、GNDxピンを介して別々の電源を供給する必要があります。両側間はガルバニック絶縁（GND1とGND2は電気的に絶縁）され、異なる電圧レベルであっても構いません。

資料

• データシート（.pdf）
• 寸法図（.pdf）
