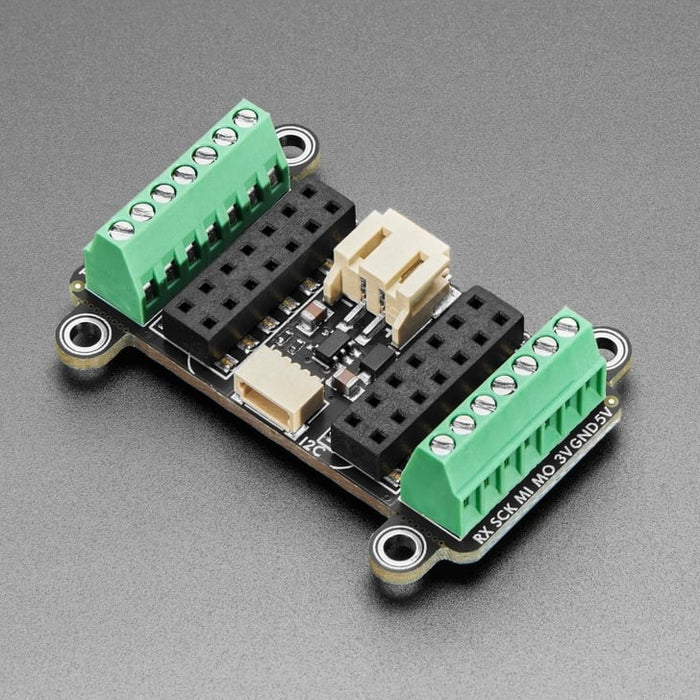

Adafruit ターミナルブロックBFF（QT Py/Xiao用アドオンボード）

QT PyやSeeed XIAO系の小型マイコンに、センサやバッテリを簡単に接続するための拡張ボードです。本製品をQT Py / Xiaoボードに接続することで、各ピンにターミナルブロックやピンソケットを追加でき、センサやスイッチ、外部回路との配線を簡単に行えるようになります。

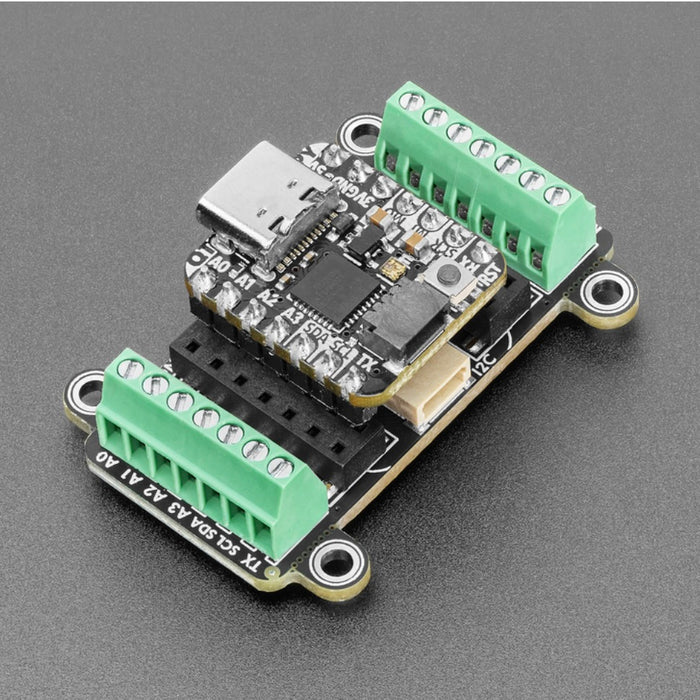

本製品はAdafruitのQT Py / Xiao用アクセサリ「BFF」シリーズのひとつです。QT Py / Xiaoボードを直接差し込んで使用でき、ピンヘッダが付いていないボードには、別途ピンをハンダ付けする必要があります。本製品によって占有されるピンはないので、必要に応じて他のBFF基板と重ねて使用することができます。

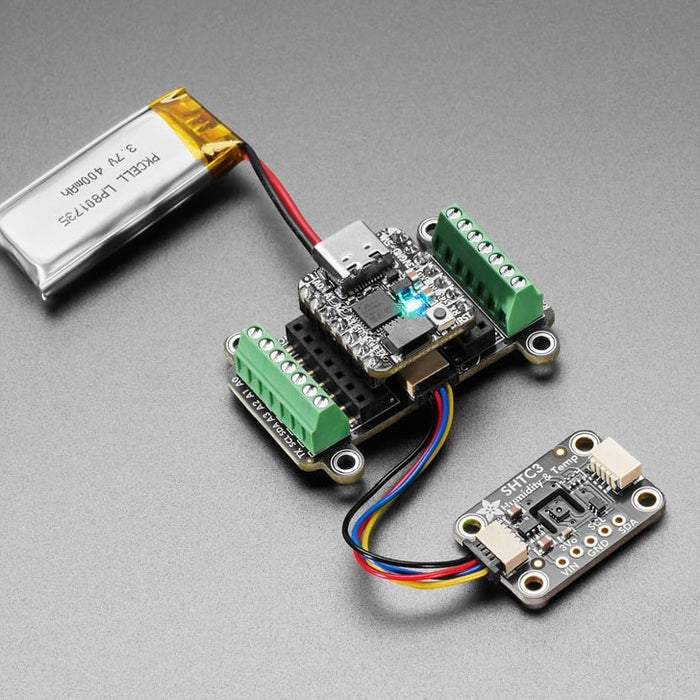

JSTPH 2ピンコネクタに3.7 V / 4.2 VのLiPolyバッテリーを接続できます。USB接続時は自動的にUSB給電へ切り替わり、接続したバッテリーに充電します。充電電流は標準250 mAですが、背面ジャンパをハンダ付けすることで500 mAに変更できます。単三電池パックなどの非充電電池を接続する場合は、充電機能を無効化するために背面ジャンパをカットしてください。　

※ 本製品にQTPyボード、XIAOボード、バッテリーは付属しません。

仕様

• 対応ボード：Adafruit QT Pyシリーズ、Seeed Studio XIAO互換ボード
• 対応バッテリー：3.7 V / 4.2 V LiPolyバッテリー
• STEMMA QT/Qwiicコネクタ：JST SH 4ピン（3 V、GND、SDA、SCL）
• バッテリーコネクタ：JST PH 2ピン
• ターミナルブロック：2.54 mmピッチ
• 寸法：43.2 x 30.3 x 10.7 mm
• 重量：8.5 g

資料

• 使用ガイド
