STEMMA QT/Qwiic互換 VCNL4030搭載 近接/照度センサモジュール

VCNL4030は、0～300 mmの範囲で動作する近接センサと、0.004～16,768 lxの範囲で動作する光センサを備えた2in1センサです。近くにあるものや生き物との距離や高さと、同時にその明るさを測定したいときに便利なセンサです。

設定ノブにより積分時間、ダイナミックレンジ、感度などが調整可能です。積分時間を長くすると変換速度は遅くなりますが、より微弱な光を正確に測定できます。逆に、積分時間を短くすると変換速度が速くなり、センサを飽和させることなく明るい光を測定できます。近接センサでは、デューティサイクルや内蔵IR LEDの電流も設定できます。これにより、変換速度、測定範囲、精度、消費電力のバランスを必要に応じて調整できます。

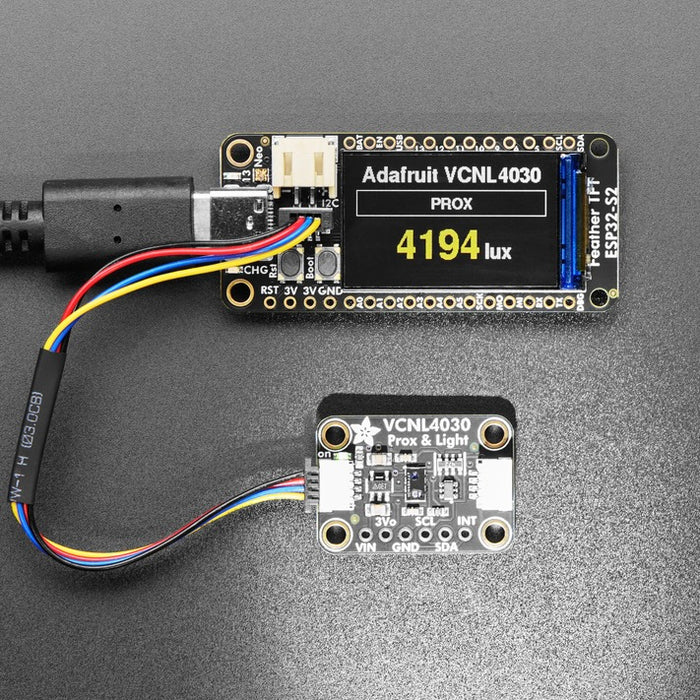

I²C対応により、電源とグランドの他、2本のワイヤで簡単に接続できます。I²CバスにはSparkFun qwiic互換のSTEMMA QTコネクタが用意され、ハンダ付け不要で、お好みのマイクロコントローラに配線するだけで、CircuitPython/PythonまたはArduinoドライバを使用して、すぐに近似値を取得できます。

※ QTケーブルは付属していません。

特徴

• 電圧: 3～5 V
• 測定距離範囲: 0～300 mm
• 測定光度範囲: 0.004～16768 lx
• I²C通信アドレス: 0x60
• 寸法: 25.5 x 17.7 x 4.7 mm

資料

• 使用ガイド
• VCNL4030X01データシート

回路図（クリックすると別ウィンドウでPDFを表示します）
