SKU 11209

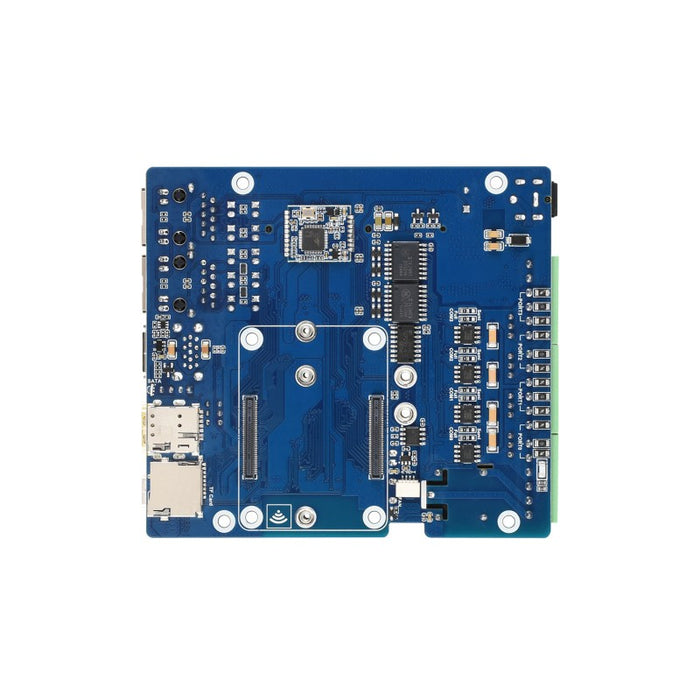

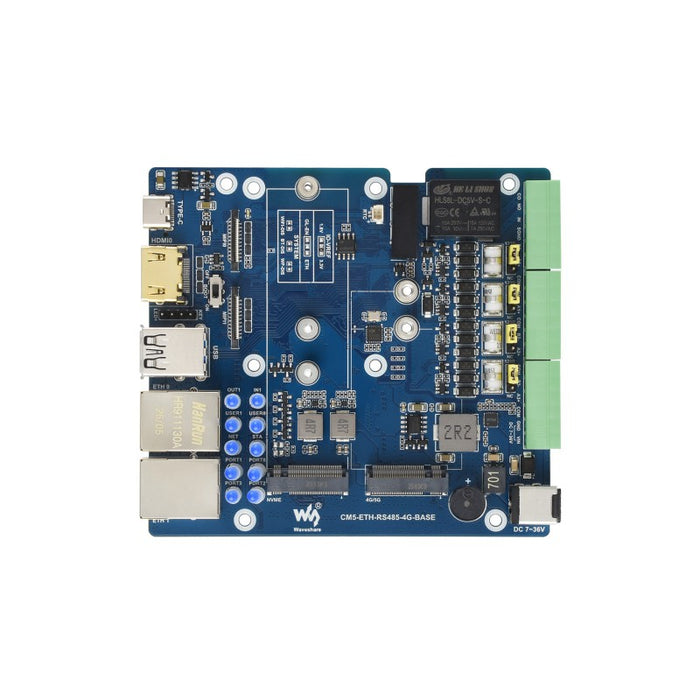

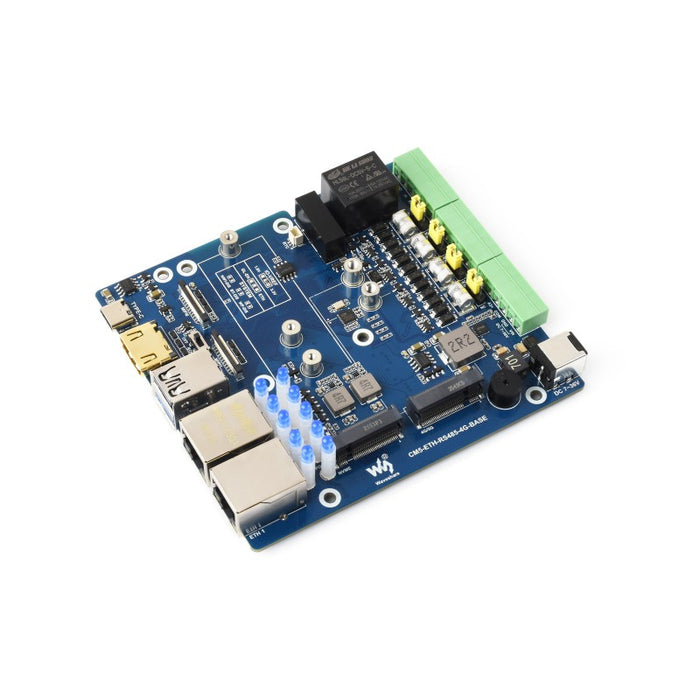

Waveshare 4G/5G対応CM5イーサRS485ベースボード（CM5-ETH-RS485-4G-BASE）
送料区分: 650
商品コード: WAVESHARE-34251
発売日: 2026-06-15
在庫数: 5
短いURL: ssci.to/11209
¥10,230
（税込）
¥10,230
-
¥10,230
Current price
¥10,230
4G/5G通信モジュールに対応した、RS485搭載のRaspberry Pi CM5用デュアルイーサーネットベースボードです。デュアル イーサネット（ギガビット/2.5 ギガビット）、4Kディスプレイ出力、デュアルMIPIインタフェース、USB 3.2 Gen1ポートに対応しています。
注：4G/5G通信モジュールは別売です。
※ 当社のCM5特設ページはこちらです。
特徴
- Type-Cポートを、イメージの書き込みやデバイスの電源供給のためのUSBスレーブインタフェースとして使用可能。
- ボードのUSBポートグループ（USB 3.2 Gen1ポート＋USB 2.0ポート）の合計最大出力電流は2 Aです。
- 三つの独立したディスプレイに対応。
- M.2 Mキーインタフェース、NVMe SSDプロトコル（またはPCIeプロトコルAIモジュール）に対応。
- M.2 Bキーインタフェース、4G/5G通信モジュールに対応。
- 4 x 絶縁型RS485チャンネル + 1 x 絶縁型デジタル入力 + 1 x 絶縁型リレー（完全絶縁）
- 暗号化チップおよび制御可能なブザー
- BOOTボタン：電源投入前に長押しして、Type-C経由でPCに接続するとフラッシュモードに入ります。
注意
- Type-Cを使用してプログラミングを行う際は、他のデバイスを接続しないでください。電力が不足し、デバイスが認識されないことがあります。
- システムの電源が入っている間は、USBおよびHDMI以外のデバイスの接続や取り外しを行わないでください。
仕様
| CM5 ソケット | Compute Module 5シリーズに適合 |
| ネットワーク接続 |
1 x 1000M Ethernet RJ45ポート 1 x 2500M Ethernet RJ45 ポート |
| USB | 1 x USB 2.0 ポート（Type-C） |
| 1 x USB 2.0 ポート（Type-A） 1 x USB 3.2 Gen1 ポート（Type-A） | |
| ビデオ | 1 x HDMI ポート（4Kディスプレイ出力対応） |
| M.2 | M.2 M KEY（1 x PCIe Gen2/3） 2230 / 2242 / 2280 NVMe / AI モジュール対応 |
| M.2 B KEY（4G / 5G 通信モジュール接続対応） | |
| ストレージ | TF カードスロット（CM5 Lite(eMMC非搭載)用） |
| シリアル | 4 x RS485 |
| デジタル入力 | 1 x デジタル入力（入力電圧5～36 V） |
| リレー | 接点定格: ≤ 10 A 250 V AC/≤ 10 A 30 V DC |
| ファンヘッダ | 5 V 4ピン JST-SH PWM ファンコネクタ |
| ブザー | 1チャンネル制御可能ブザー |
| その他 | 暗号化チップ搭載 |
| 電源入力 | 7～36 V 広範囲電圧 DC ジャック/スクリューターミナル 5 V 5 A Type-C ポート |
| 寸法 | 132.50 x 112.20 x 34.50 mm |

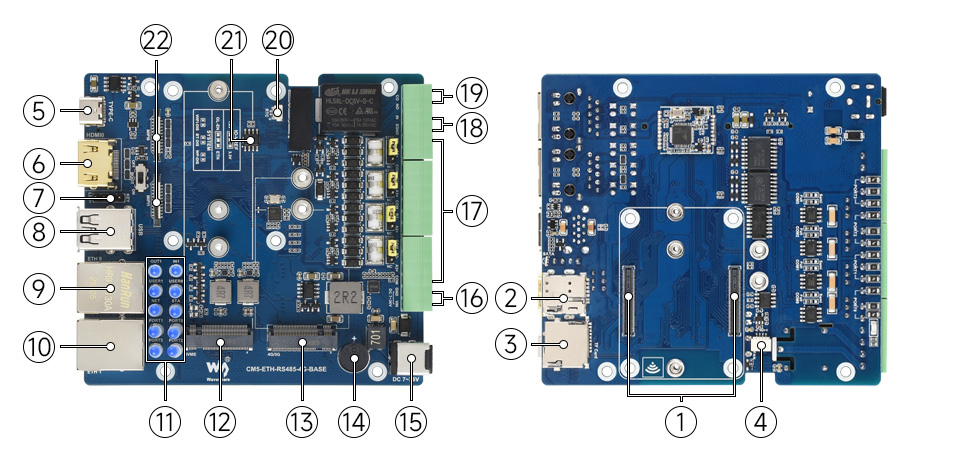

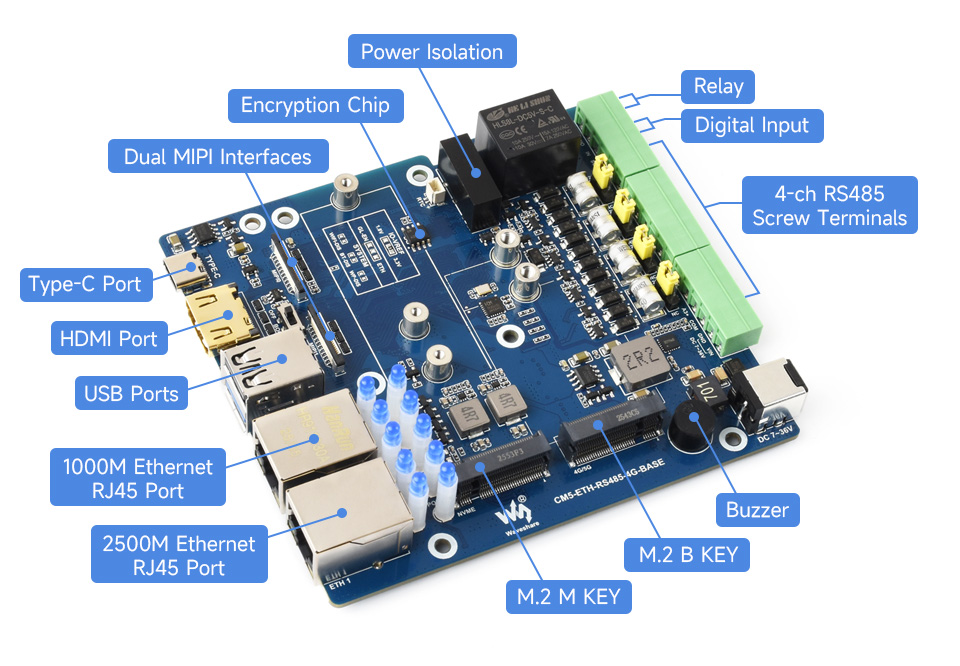

CM5デュアルイーサネットベースボード説明図
- CM5 ソケット
Compute Module 5全種類に適合 - Nano SIMカードスロット
- TF カードスロット
イメージ書き込み済みTFカード接続用（Liteモデルのみ） - 4ピンJST-SH PWMファンコネクタ
5 V冷却ファン接続用 - プログラミング
eMMC 書き込みまたは USB OTG用 - HDMIポート
4K出力対応 - ボタン/インジケータ拡張ピン
- デュアルUSBポート
1 x 標準USB 2.0 ポート
1 x USB 3.2 Gen1 Type-A （最大5 Gbps） - 1000M Ethernet RJ45 ポート
10M / 100M / 1000M ネットワーク接続対応 - 2500M Ethernet RJ45 ポート
10M / 100M / 1000M / 2500M ネットワーク接続対応 - インジケータ
各種インタフェース用ステータスインジケータ
2 x ユーザ定義インジケータ - M.2 M key
2242 / 2230 NVMe SSDまたは AI モジュール対応 - M.2 B key
4G/5G 通信モジュール接続対応 - ブザー
- DC電源ジャック
DC 5.5 2.1 ジャック、DC 7〜36 V 電源に対応 - DC電源スクリューターミナル
DC 7〜36 V 電源に対応 （DC電源ジャックとは同時接続しないでください） - RS485スクリューターミナル
- デジタル入力スクリューターミナル
入力電圧：5～36 V - リレースクリューターミナル
接点定格：≤ 10 A 250 V AC / ≤ 10 A 30 V DC - RTCバッテリーピン
RTC チップ給電用互換RTCバッテリーを接続 - 暗号化チップ
- デュアルMIPIインタフェース
DSIディスプレイ/CSIカメラ接続用
内容物

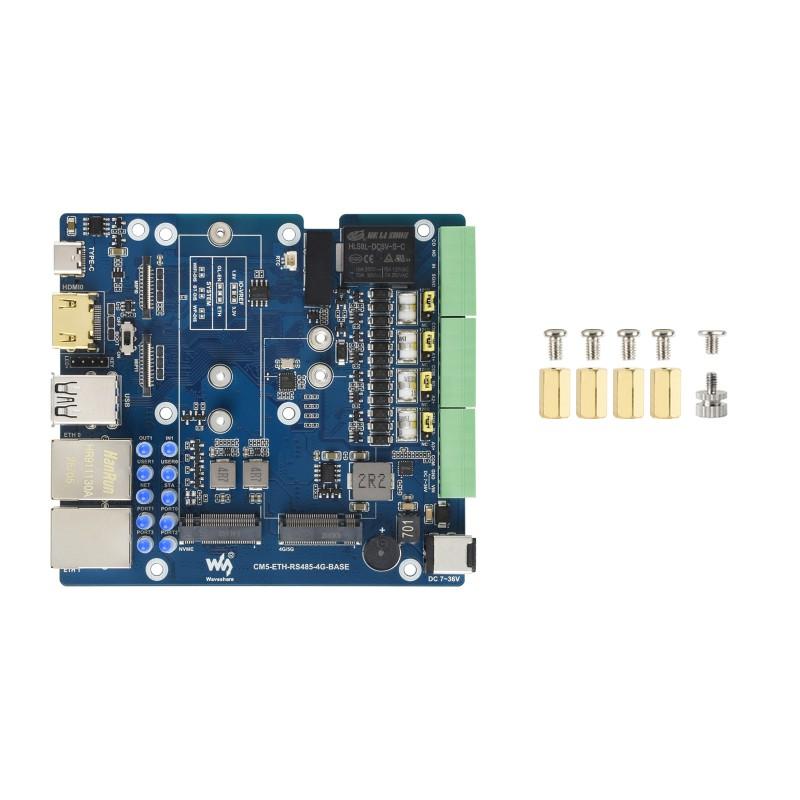

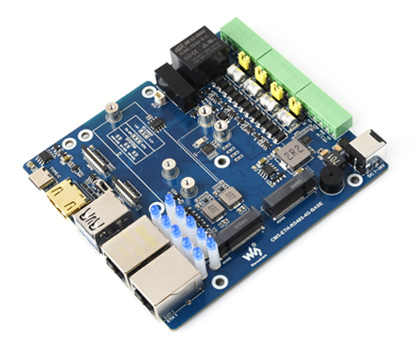

- CM5-ETH-RS485-4G-BASE本体
- ネジパック

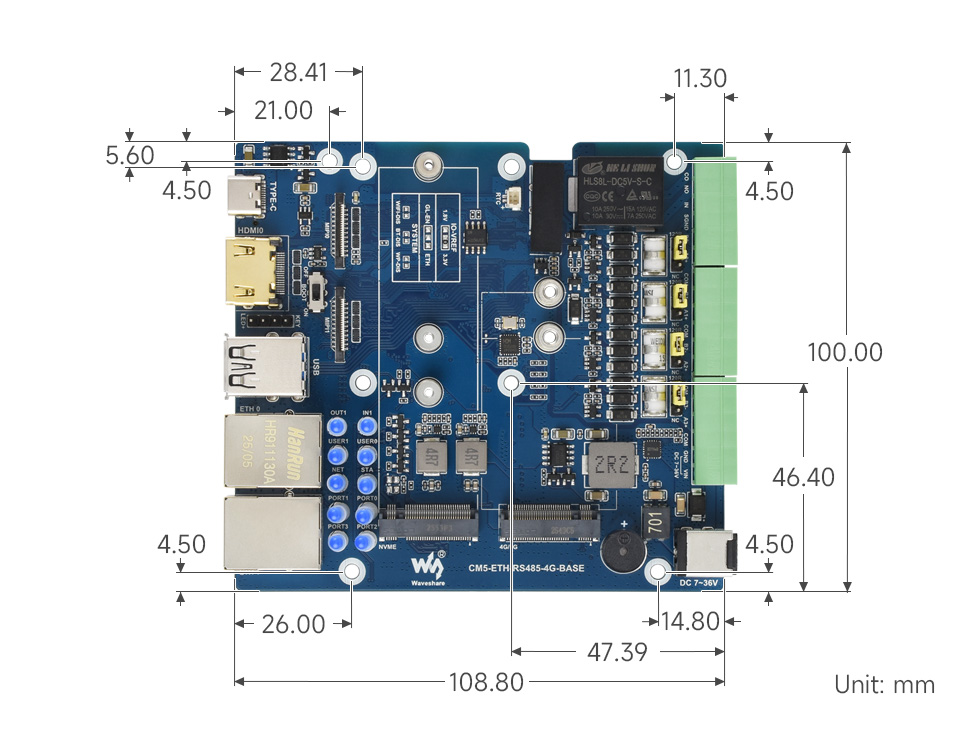

寸法図
