Raspberry Pi用4インチ5点マルチタッチDSI接続ディスプレイ（480×800、MIPI DSI接続）

4インチ、解像度480×800のIPS方式液晶ディスプレイで静電容量式5点マルチタッチパネル、6 Hの強化ガラスを備えています。DSI接続なのでDSIケーブルと電源ケーブルだけの結線で簡単にRaspberry Pi 5（または4B）に接続できます。

特徴

• 解像度480 x 800 pxの4インチIPSパネルのDSI接続液晶パネル搭載。
  • 広視野角170 °、高輝度350 cd/m²により。美しく見やすい画像を表示。
  • 上記解像度はポートレート表示時の横 x 縦解像度です。接続したRaspberry Pi側の設定でランドスケープ表示にも設定できます。
• 6 H硬度の強化ガラスで保護ざれた最大5点マルチタッチのタッチスクリーンを備え、直感的なタッチ操作が可能です。
  • 光学ボンディングにより塵埃の侵入に強いタッチスクリーン。
  • 静電容量式
• ソフトウェアでバックライトの輝度を調整できます。
• DSI接続により、Raspberry Pi 5（または4B）とDSIケーブルと電源ケーブルを繋ぐだけで簡単に接続できます。
• Raspberry Pi 5（または4B）用の取付穴があり、Raspberry Piに重ねるように装着できます。
  • ESP32-P4-Module-DEV-KIT、Luckfox Omni3576、Luckfox Lyraでも接続できます。

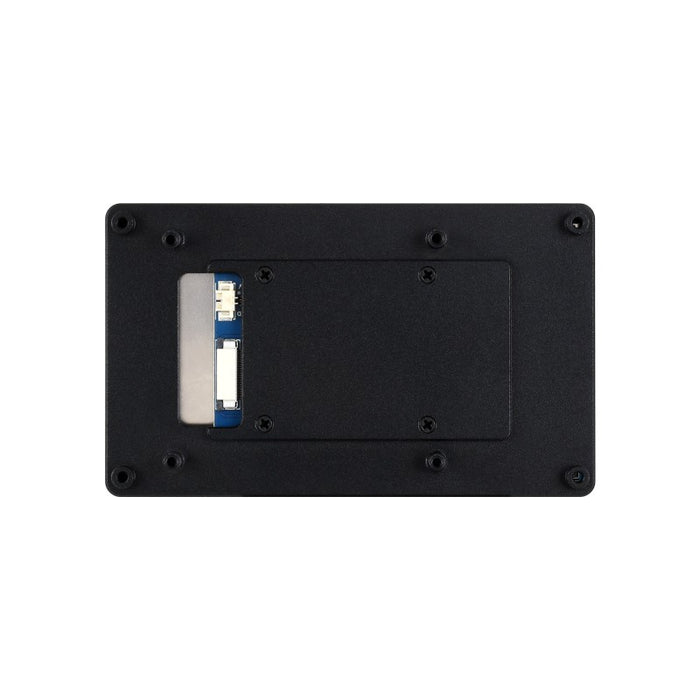

• アルミニウム合金製バックカバーとパッシブ冷却設計。

仕様

• 液晶パネル
  • 駆動方式：IPS方式
  • 画面サイズ：4インチ（86.40 x 51.84 mm）
  • 解像度：480 x 800 px
  • コントラスト比：最大800:1
  • 輝度：最大350 cd/m²
  • コントローラ：ST7701S
• タッチパネル
  • 検出方式：静電容量式
  • 同時認識数：最大5点（OSにより異なります）
  • コントローラ：GT911
• マイコンとの通信方式：MIPI DSI
• 外形寸法：108.3 x 65.1 mm

接続イメージ

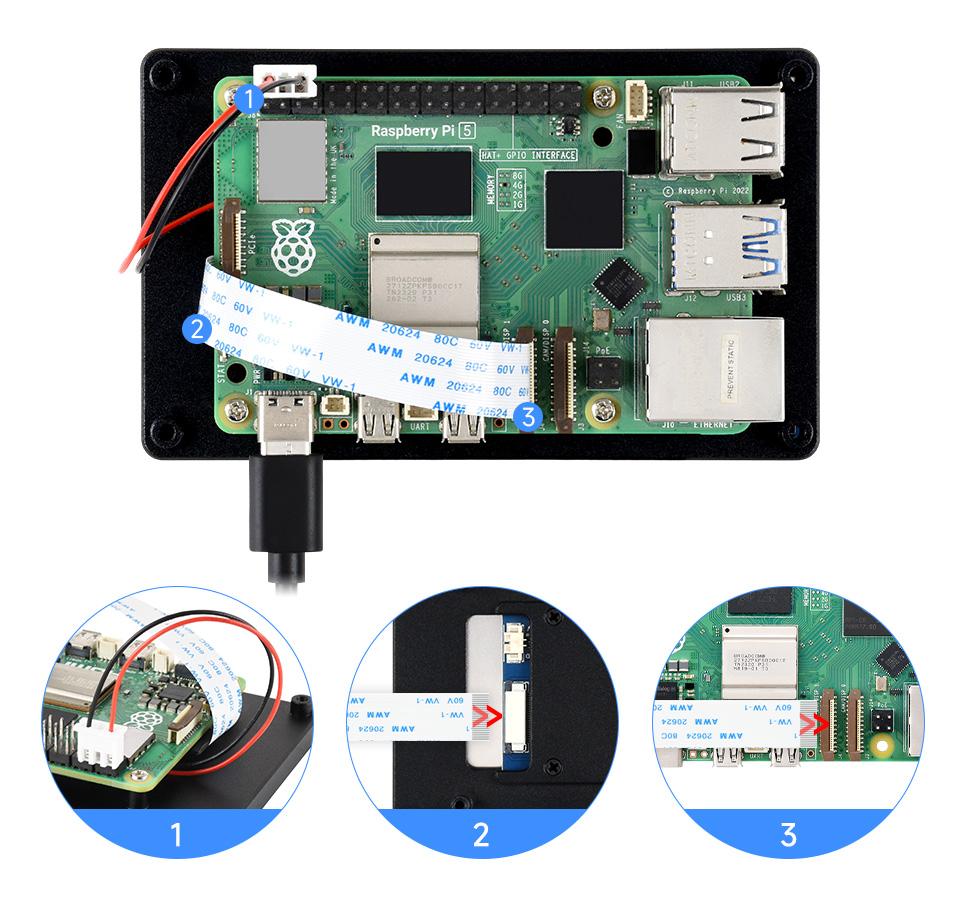

• Raspberry Pi 5との接続例

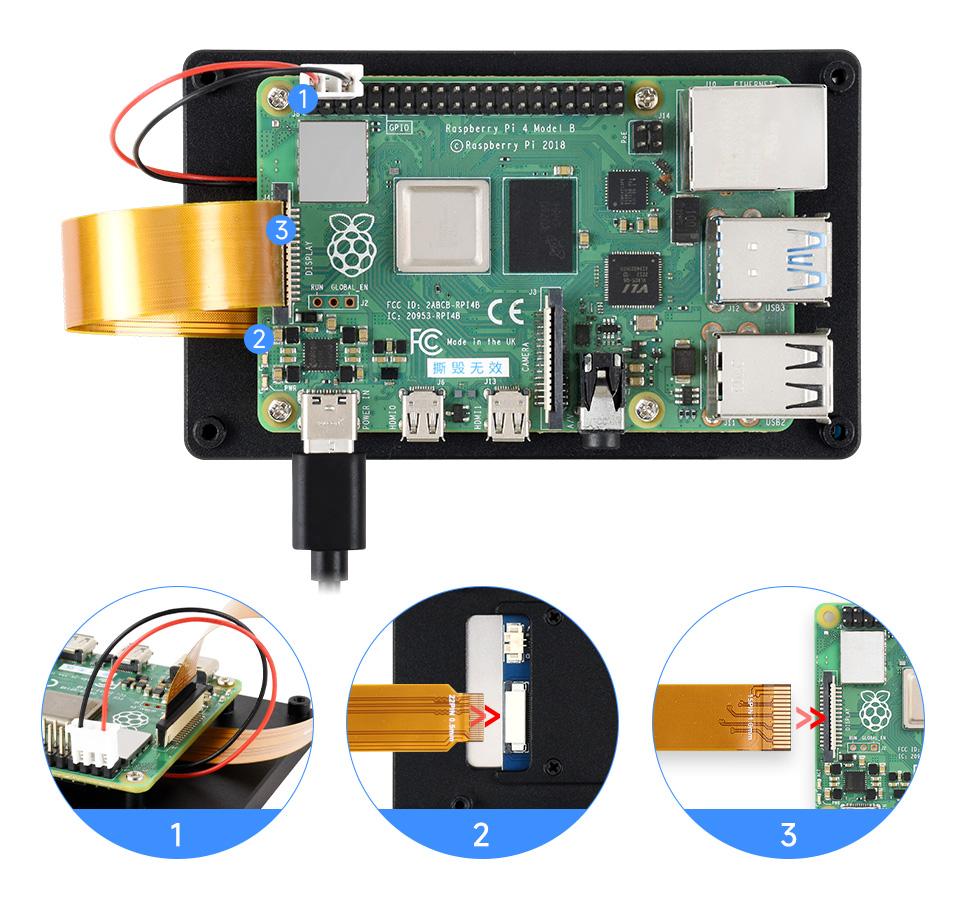

• Raspberry Pi 4Bとの接続例


内容物

① 1 x Raspberry Pi用4インチ5点マルチタッチDSI接続ディスプレイ（480×800、MIPI DSI接続）本体

② 1 x MIPI-DSIケーブル（約12 cm）
③ 1 x 電源ケーブル（MX 1.25 2ピン－2.54 mmピッチ 3ピン、約11 cm）
④ 1 x FFCケーブル（22ピン、約10 cm）
⑤ 1 x FFCケーブル（22ピン、約20 cm）
⑥ 1 x 電源ケーブル（MX 1.25 2ピン－MX 1.25 4ピン、約15 cm）
⑦ 1 x スペーサーセット

資料

• ドキュメント
