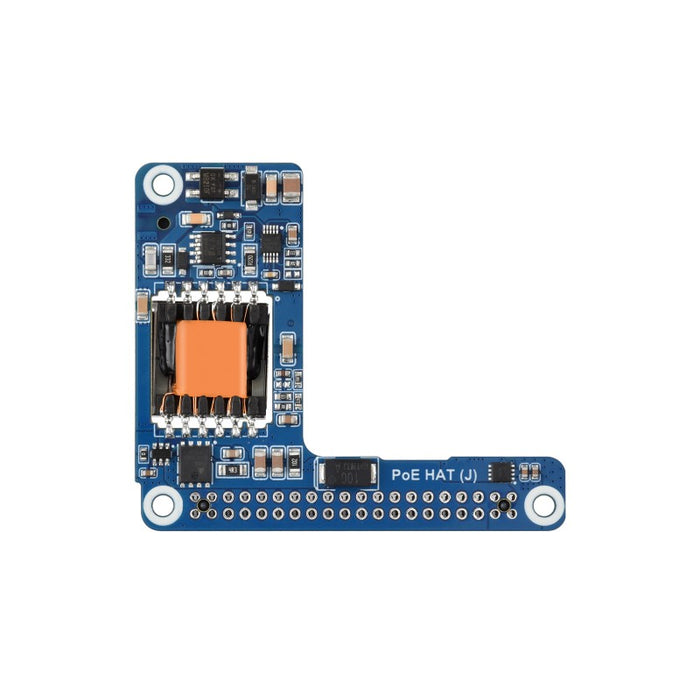

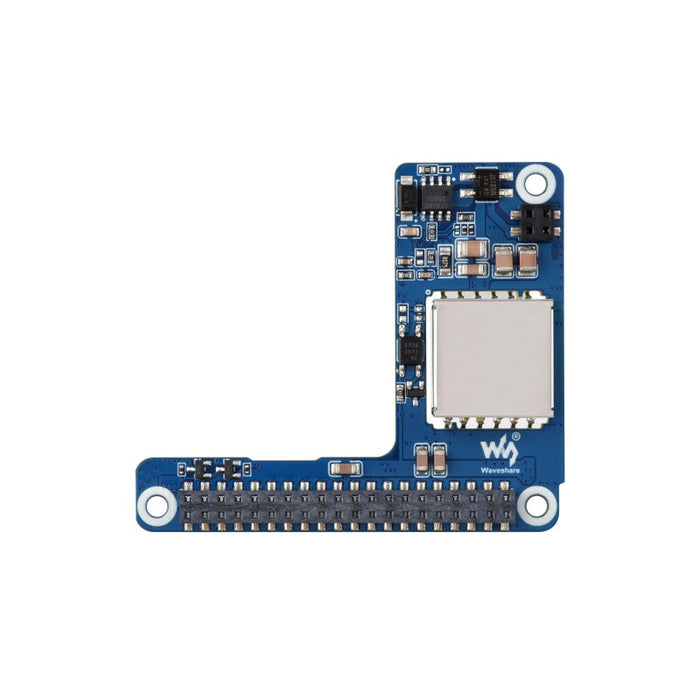

Waveshare Raspberry Pi 5/CM5用 絶縁型PoE HAT (J)

Raspberry Pi 5やRaspberry Pi Compute Module 5（CM 5）用の絶縁型PoE HATです。 IEEE 802.3af/at PoEルータ/スイッチと組み合わせて使えば、ネットワーク接続と電源供給がイーサネットケーブルのみで可能となります。5 V 5 A 出力で、Pi 5公式ケースと併用できます。

ほぼ同じスペックで基板形状が異なるWaveshare Raspberry Pi 5/CM5用 絶縁型PoE HAT (H)もあります。絶縁が不要であればWaveshare PoE HAT（G）もあります。

特徴

• 40ピンGPIOヘッダ・4ピンPoE用ヘッダに接続
• IEEE 802.3af/at（PoE / PoE+）に対応
  • オンボード専用ICソリューションにより、安定したPoE電力性能を実現
  • 絶縁型DC-DCコンバータ
• コンパクトで組込が容易

仕様

• 対応PoE規格：IEEE 802.3af/at（PoE / PoE+）
• PoE入力電圧：38～57 V DC
• 出力電圧・電流：5 V 5 A（最大）
• 外形寸法：約65 x 65 mm

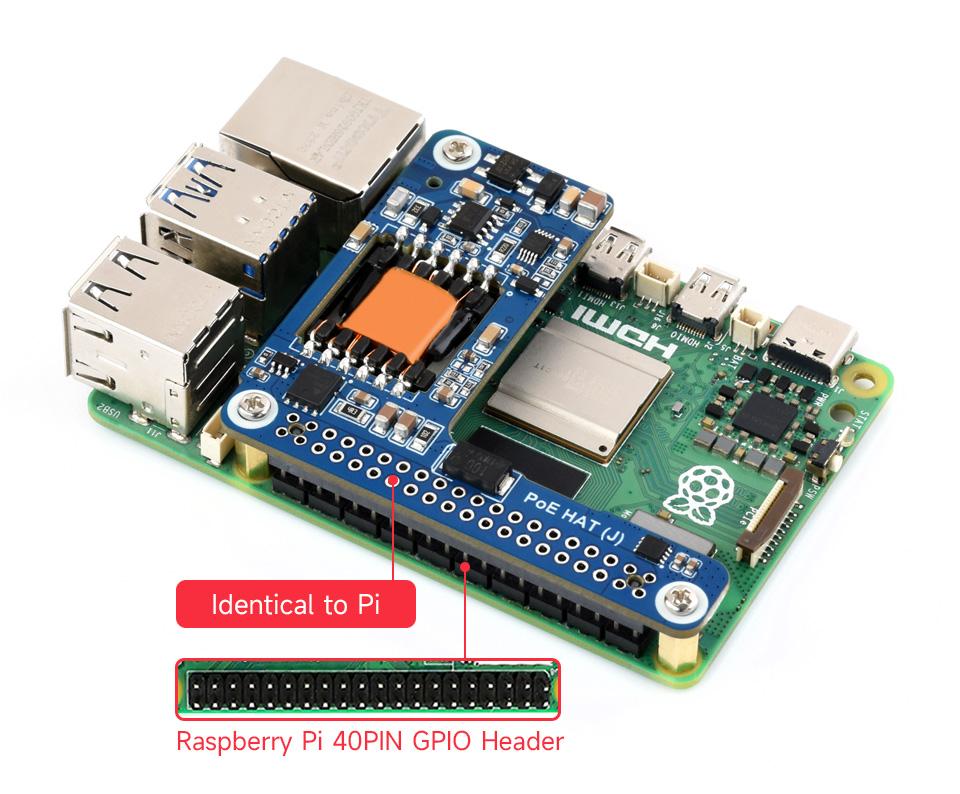

接続イメージ

※ 絶縁型PoE HAT (J)以外は商品に含まれません
※ 取付にあたってはRaspberry Pi 5（またはCM 5）の電源を切ってから作業してください。

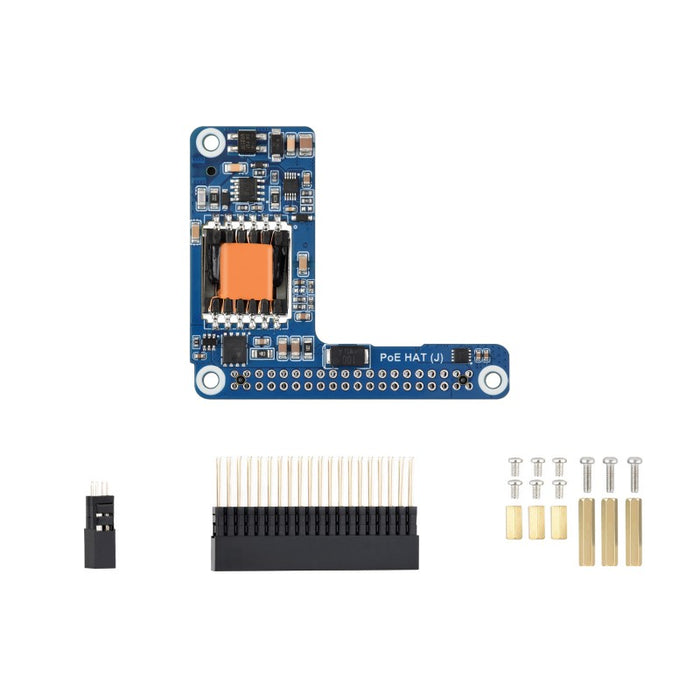

内容物

• 1 x 絶縁型PoE HAT (J)本体
• 1 x PoEヘッダ延長コネクタ（2x2）
• 1 x GPIOヘッダ延長コネクタ（2x20）
• 1 x スペーサー セット

資料

• ドキュメント
