FT232RNL搭載 産業用 USB-RS485 絶縁型コンバータ

FT232RNLチップが搭載された産業用のUSB-RS485（半二重）コンバータです。USBとRS485間は電気的に絶縁され、保護回路も充実しています。最大512000 bpsで通信できます。

特徴

• USBとRS485で双方向データ通信できます（半二重）

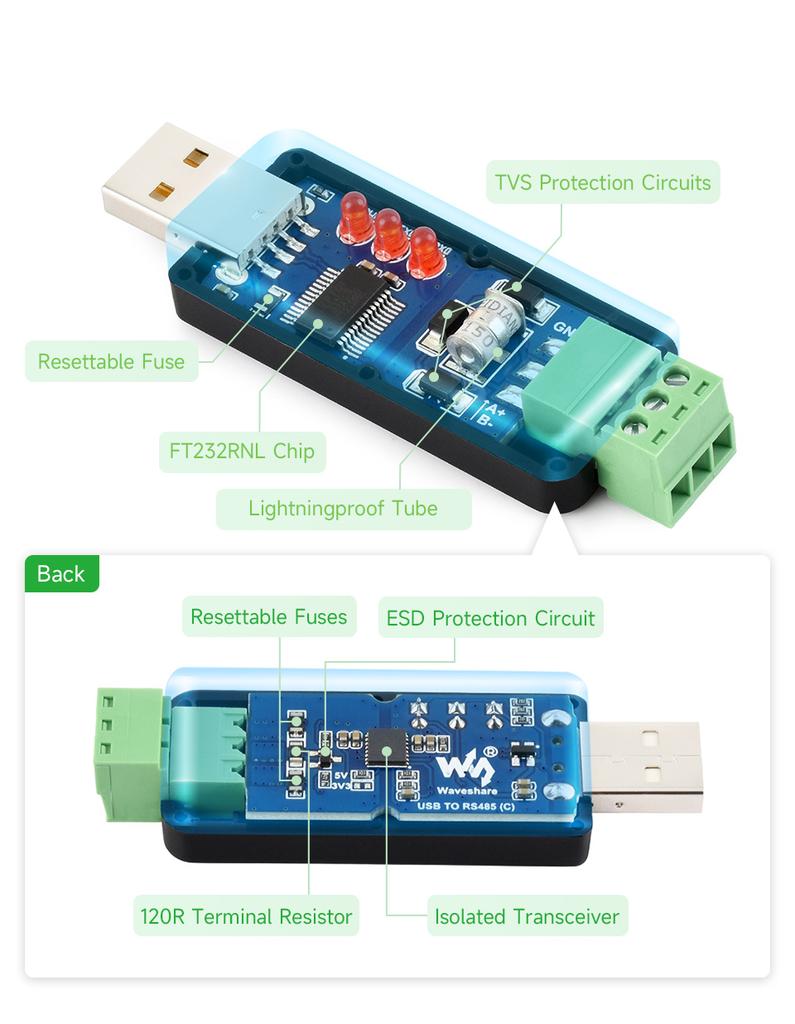

• FT232RNLチップを採用し、高速で安定した高信頼性の通信を実現。
• オンボードの絶縁型トランシーバにより電気的絶縁とESD保護を統合し、産業環境における通信の安定性と耐干渉性を効果的に向上。
  • オンボードTVS（過渡電圧サプレッサ）による雷保護と静電気防止機能を備えています。
  • オンボードのリセッタブルヒューズと保護ダイオードによる過電流/過電圧保護機能を備えています。
• 電源とトランシーバーの状態を示す三つのLEDインジケータを搭載。
• USBドングルと同等のサイズ（53 x 23.5 x 11.2 mm）。

仕様

• 通信ボーレート：300～512000 bps
• ホスト側
  • インターフェース：USB
  • コネクタ：USB Type-Aコネクタ（プラグ）
  • 保護回路：200 mAリセッタブルヒューズ、ESD保護素子
  • 通信距離：最大 約5 m
• デバイス側
  • インターフェース：半二重RS485
  • コネクタ：スクリューターミナル（A+、B-、GND）
  • 方向制御：ハードウェアによる自動制御
  • 保護回路：600 W 雷保護、サージ保護、15 kV ESD保護
  • 終端抵抗：オンボード120 Ω抵抗
  • 絶縁耐圧：最大2.5 kV、光絶縁
  • 伝送距離：最長 約1.2 km（低ボーレート時）
  • 伝送モード：ポイントトゥーマルチポイント（最大32ノードまで。16ノード以上の場合はリピーターの使用を推奨）
• LEDインジケータ
  • 電源
  • TXD：送信時に点灯
  • RXD：受信時に点灯
• 対応OS：Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP

利用イメージ

内容物

• 1 x FT232RNL搭載 産業用 USB-RS485 絶縁型コンバータ
• 1 x USB延長ケーブル（Type-A（プラグ）～Type-A（ソケット）、約1.2 m）
• 1 x ドライバー（スクリューターミナル用）

資料

• WIKI
  ユーザーガイド、VCPドライバ、シリアルデバッグツール等
