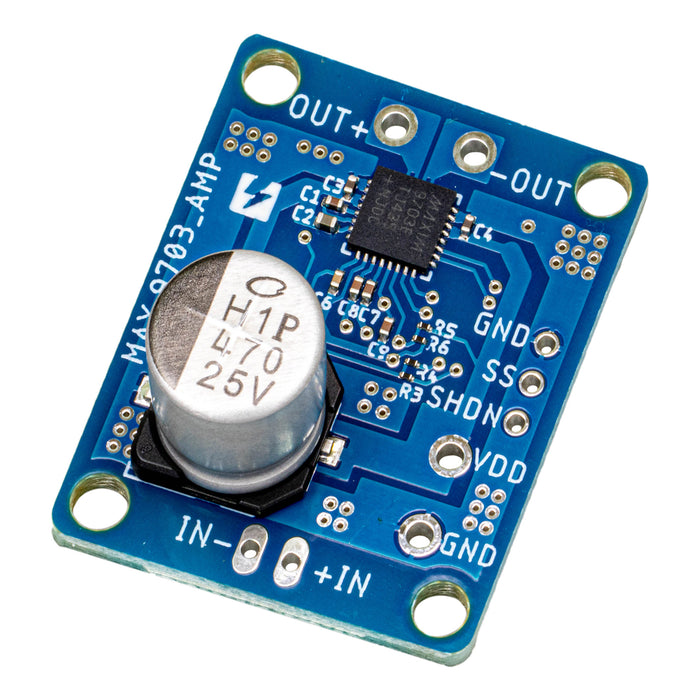

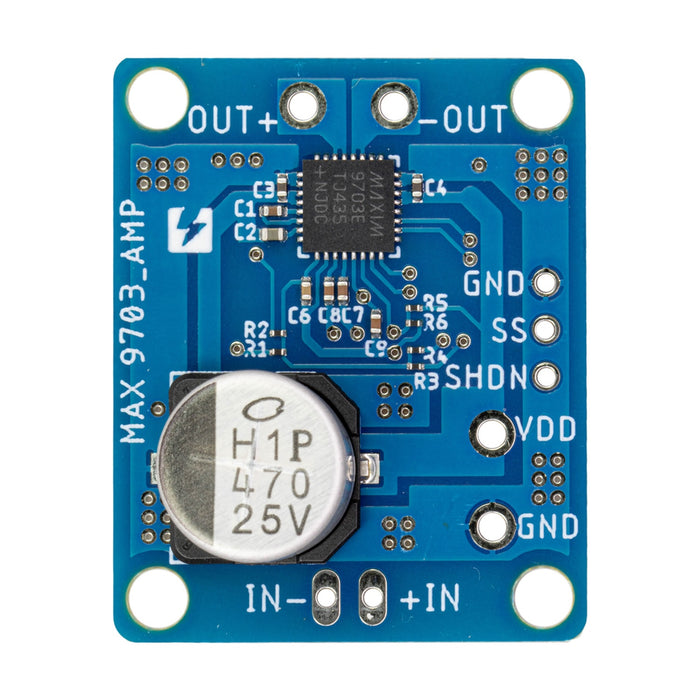

スイッチサイエンス MAX9703搭載 15W級モノラルアンプモジュール

MAX9703を搭載した15W級出力のモノラルオーディオアンプです。小型トランペットスピーカーのようにステレオ再生が不要で、かつ比較的大きな出力が求められる用途に最適です。D級アンプのため発熱が少なく、省電力でありながら大きな音を鳴らすことができます。一般的なステレオのD級アンプはAdafruit MAX9744搭載 20WステレオD級アンプモジュールをおすすめします。

注意

スピーカーの定格以上の出力を与えると破損する恐れがあります。入力側に10kΩなどのボリュームを接続してご使用ください。また、トランペットスピーカーに繋ぐと大きな音が出ますので、周囲の迷惑となる行為（街宣行為など）はお控えください。

仕様

• 搭載アンプIC: MAX9703
• 動作電源電圧: 10V 〜 25V （単一電源）
• 出力電力:
  • 15W （8Ω負荷, VDD=16V, THD+N=10%）
  • 18W （16Ω負荷, VDD=24V, THD+N=10%）
• 電力効率:
  - 最大78% （8Ω負荷）
  - 最大88% （16Ω負荷）
• 全高調波歪み率＋ノイズ（THD+N）: 0.07%
• S/N比:
  - 94dB （固定周波数モード: FFM）
  - 97dB （スペクトラム拡散モード: SSM, A-weighted）

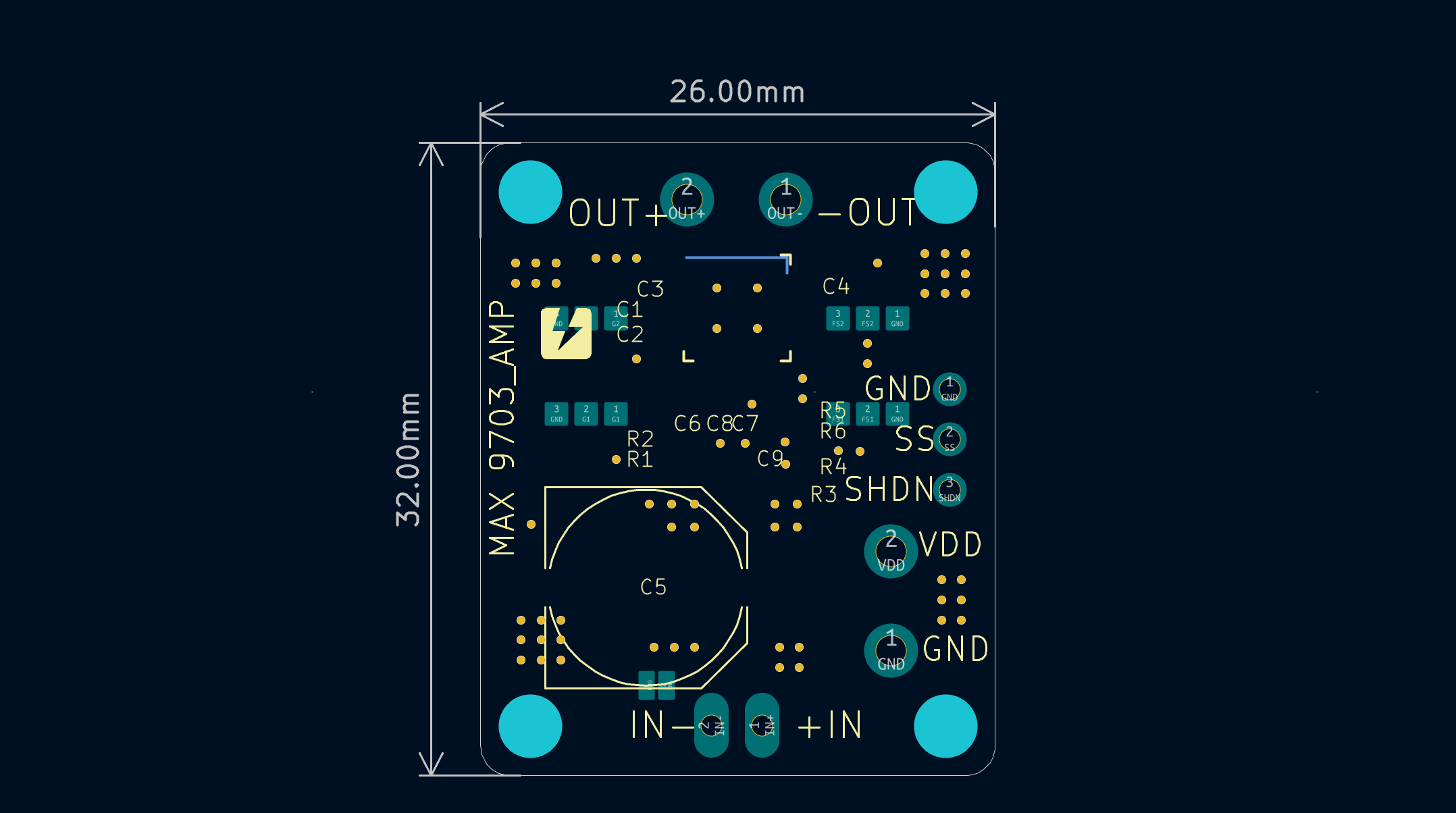

• サイズ：32 × 26 × 12.5 mm

ゲインとスイッチング周波数および動作モードの設定

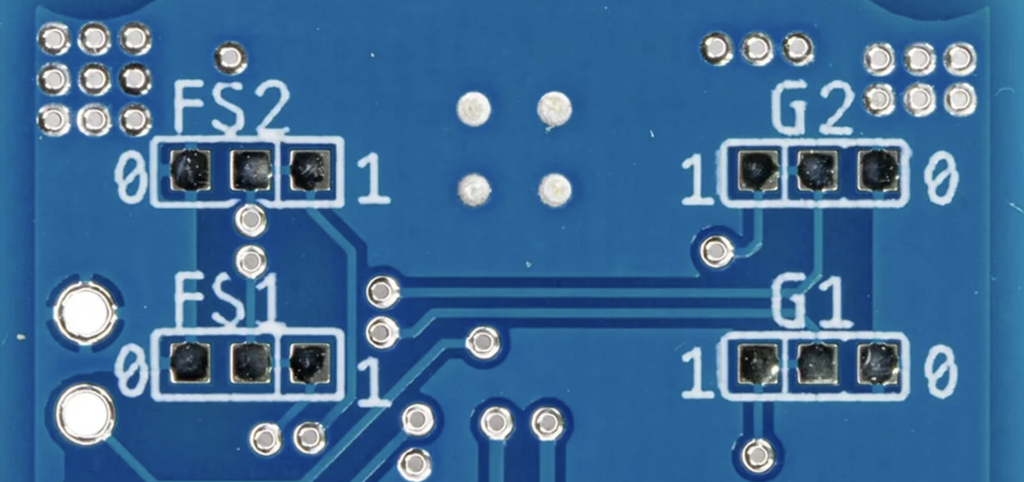

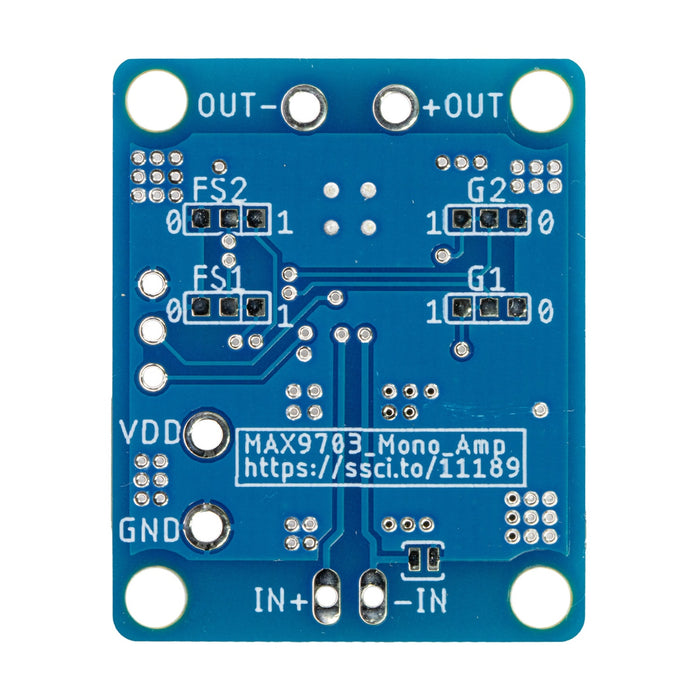

モジュールのゲイン（音量の増幅率）は、基板裏面のソルダージャンパ（G1、G2）の設定によって4段階に変更可能です。音が小さいと感じた場合は、基板上の初期パターンを「0」側へ半田でブリッジして設定を変更してください。

アンプのスイッチング周波数および動作モードは、FS1、FS2ジャンパで設定します。用途やノイズ対策（EMI）の要件に合わせて、固定周波数変調（FFM）またはスペクトラム拡散変調（SSM）を選択可能です。

資料

• データシート
• 回路図(PDF)
• 基板外形図
