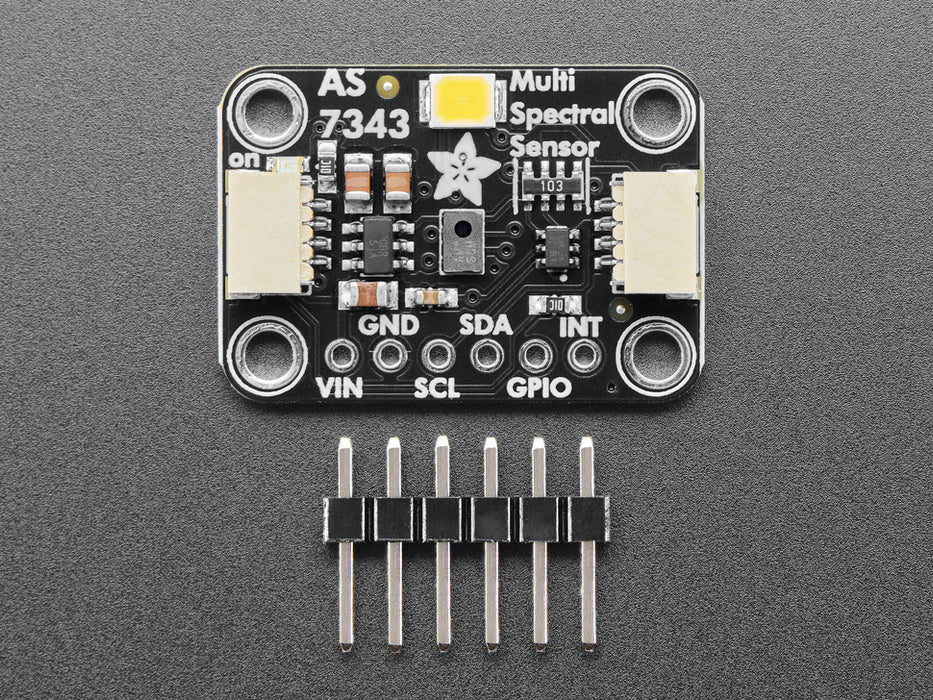

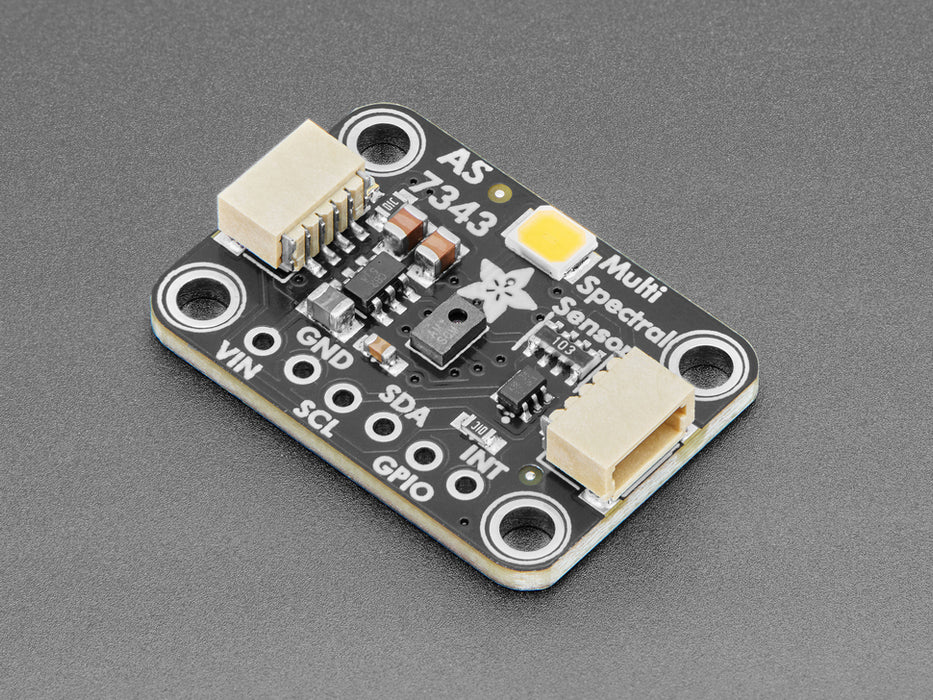

STEMMA QT/Qwiic互換 AS7343搭載 14ch光/色センサモジュール

AS7343が搭載された14チャンネル分光センサモジュールです。可視光11バンド・近赤外・クリア（全光量）・フリッカー検出の計14チャンネルで光を計測し、人の目では識別できない光の波長成分を定量化します。発光と反射光どちらの計測にも使用でき、マルチスペクトル色測定器として機能します。

特徴

• 25個のフォトダイオードで14チャンネルの分光計測が可能
  • 可視光11バンド：波長ごとの光成分を個別に計測
  • 近赤外（NIR）：人の目に見えない赤外域の光を検出
  • クリア：フィルターなしで全帯域の光量を計測。各チャンネルの値を正規化する基準として使用
  • フリッカー検出：蛍光灯やPWM調光LED照明のちらつき周波数（50/60 Hz等）を検出
• Super MUX（SMUX）による6チャンネルADCの順次切り替えで、14チャンネルの全結果を一括I²C出力
• GPIO・割り込みピンが搭載され、他のセンサやマイコンと直接通信が可能
• レベルシフト回路搭載により3.3 V / 5 Vの両方で使用可能
• Arduino・CircuitPython向けライブラリが用意され、サンプルコード付きですぐに使用可能

仕様

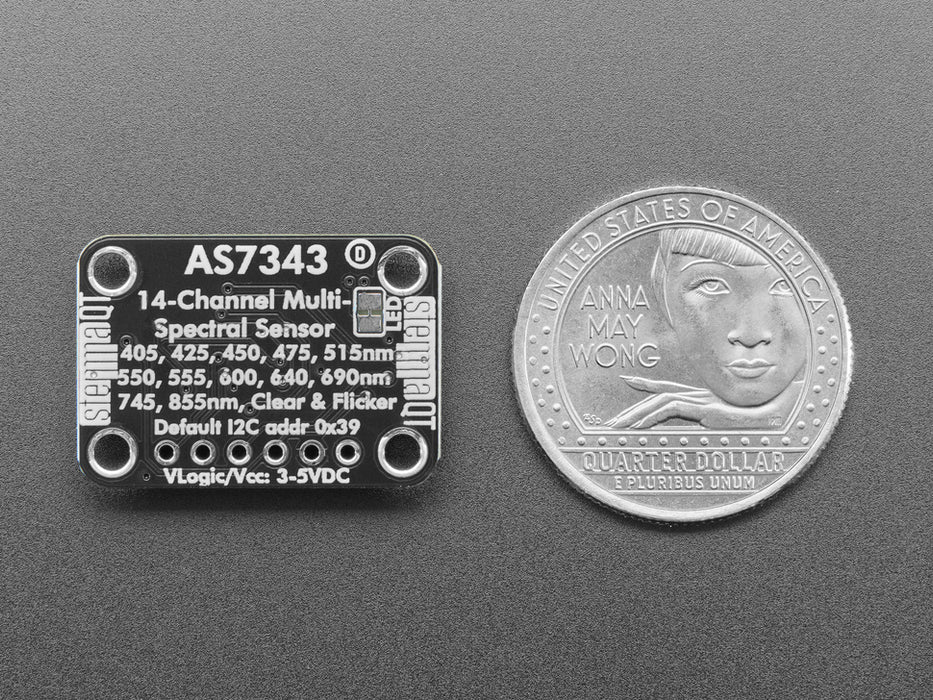

• チャンネル数：14（可視光11バンド、近赤外1、クリア1、フリッカー検出1）
• フォトダイオード数：25個
• チップサイズ：3 x 2 mm
• ADC：16bit 6チャンネル
• インターフェース：I²C
• 電源電圧：3.3〜5 V（レベルシフト回路搭載）
• 注意：AS7341との互換性なし

資料

• クイックスタートガイド
