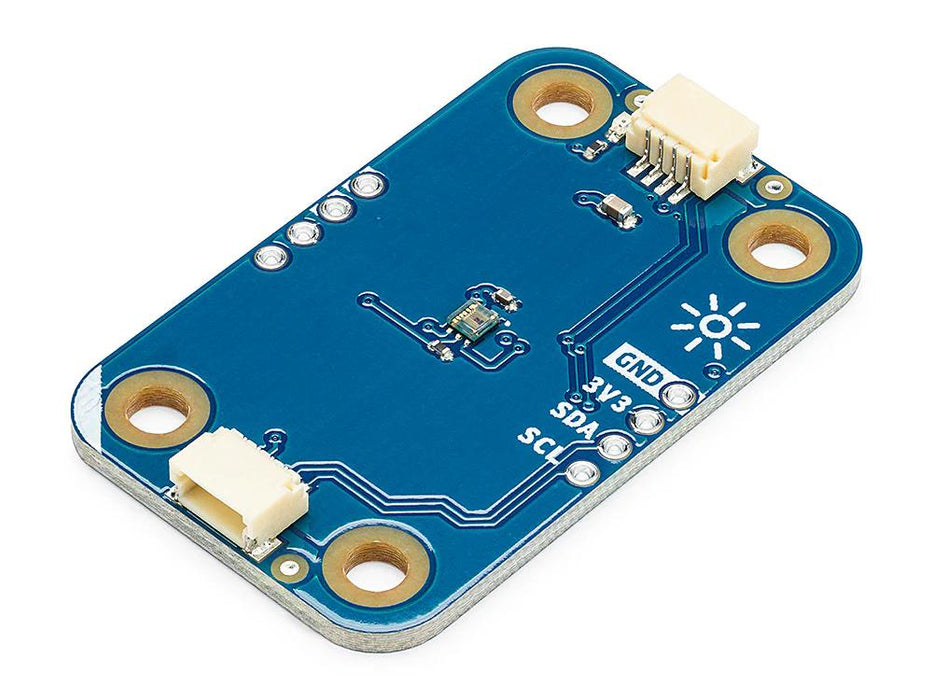

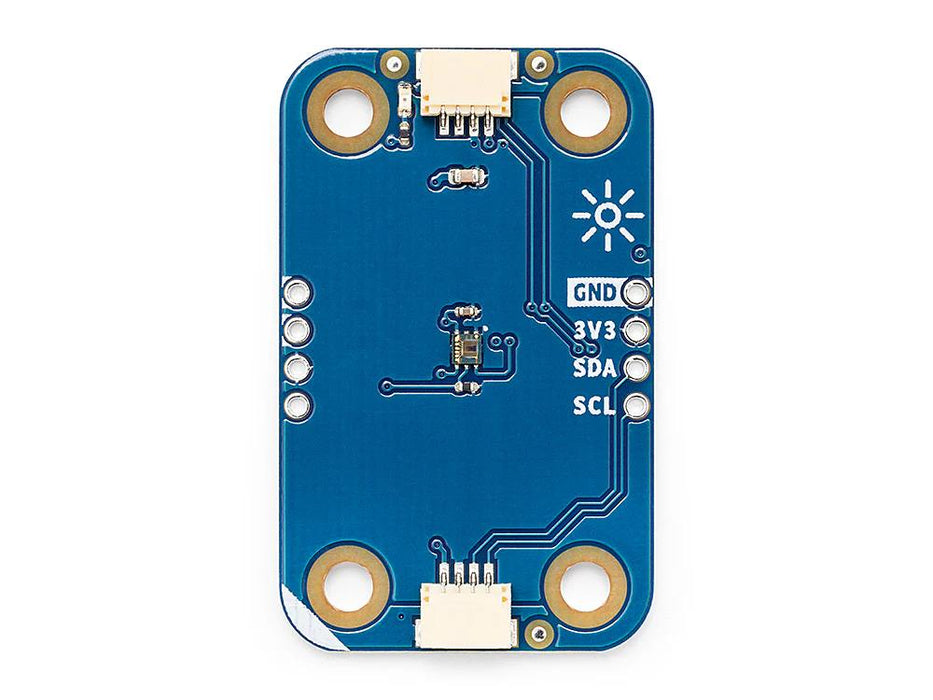

Modulino Light

周囲の明るさを測定する照度センサが搭載された入力モジュールです。LTR-381RGB-01センサ搭載により、環境光、RGBカラー、および赤外線の測定が可能です。

環境光の変化を数値として取得し、自動照明制御、表示器の輝度調整、在室判定の補助、データロギングなどへ利用できます。Qwiic接続を介してArduinoボードへ容易に接続でき、配線を簡略化しながら光センシング機能を追加できます。

Arduino Modulinoシリーズは、複雑な電子工作を最小限のコードと最大限の創造性によってシンプルでインタラクティブなプロジェクトに変える、新世代のセンサ/アクチュエータ・モジュールです。あらゆる手順を簡素化し、プラグアンドプレイですぐに使用できます。

特徴

• 周囲の光量をデジタル値として取得できます。
• 明るさの変化を継続監視し、閾値判定へ利用できます。
• 自動点灯、自動消灯、画面輝度制御などのトリガー入力として使えます。
• Qwiicコネクタを備え、電源供給とI²C通信を1本のケーブルで行えます。
• デイジーチェーン接続により、複数のModulinoシリーズを同一バスへ追加できます。
• Arduino用ライブラリとサンプルが用意され、短時間で計測を開始できます。

仕様

• 動作電圧：3.3 V（制御回路）
• 通信方式：I²C

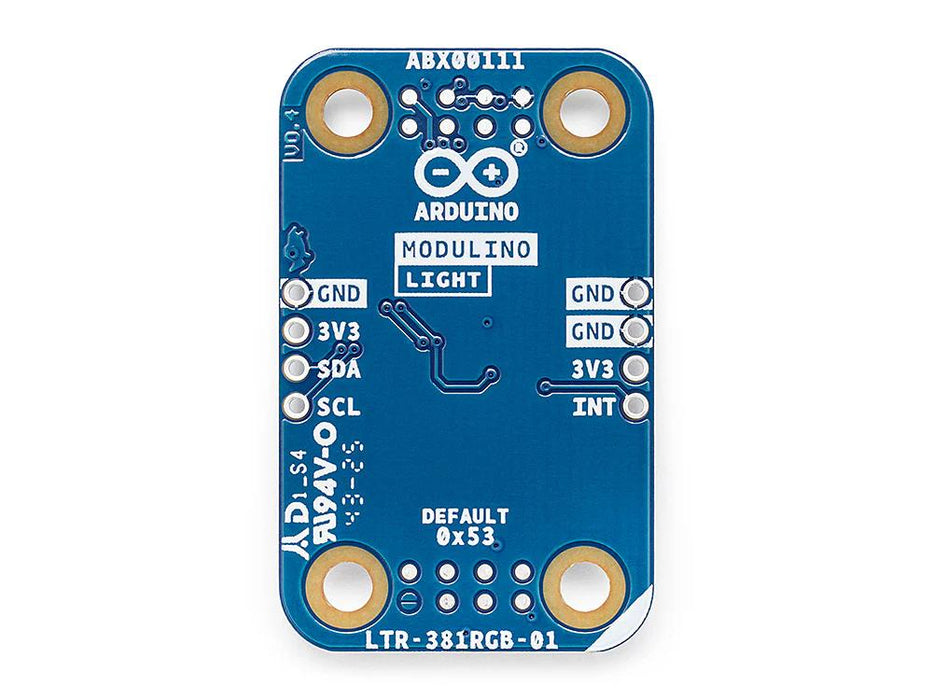

  • 初期I²Cアドレス：0x53（ソフトウェアで変更可）
• センサ：LTR-381RGB-01（照度測定機能 搭載）
• 基板寸法：25.36 x 41 mm
• ライブラリ：Arduinoライブラリを使用可能
• 接続対象商品：Arduino Uno R4 WiFiおよびQwiic搭載マイコンボードから使用可能

内容物

• 1 x Modulino Light
• 1 x Qwiicケーブル（5 cm）

資料

• Arduino Docs
• Arduinoライブラリ

注意事項

• 電源は3.3 Vで使用してください。過大な電圧を印加すると故障のおそれがあります。
• 高照度光源やレーザー光を受光部へ長時間照射すると、性能低下や故障のおそれがあります。
• 結露、浸水、油煙、多量の粉じん環境では測定誤差や故障の原因となります。
• 正確な照度測定を行う場合は、遮光条件、設置角度、外光反射の影響を確認してください。
• 屋外で長期間使用する場合は、防水、防塵、耐候対策を追加してください。
