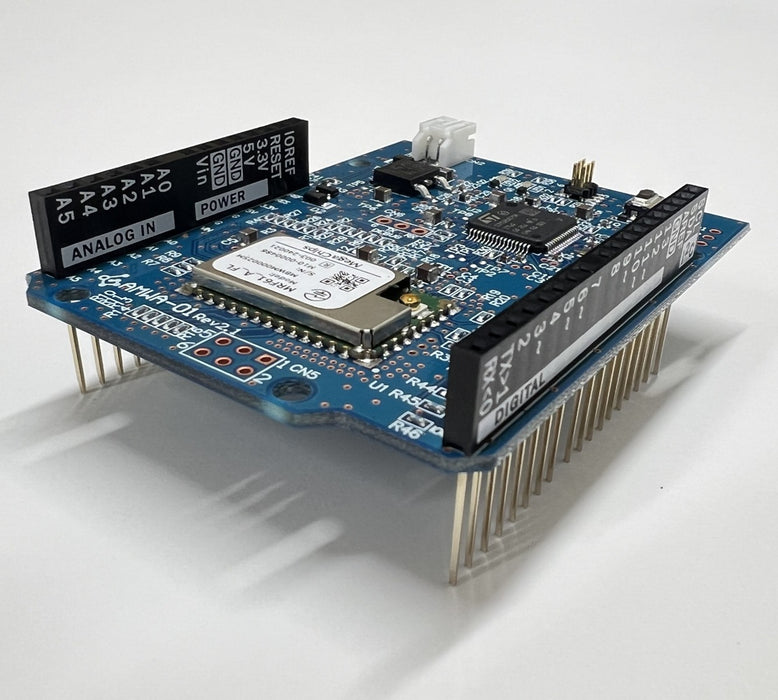

Wi-Fi HaLow Arduinoシールド AMWA-01

AMWA-01は、Wi-Fi HaLow（IEEE 802.11ah）通信をArduino Uno R4シリーズから扱うためのArduinoシールドです。
ArduinoのUARTからATコマンドを送信することで、Wi-Fi HaLowアクセスポイントへの接続、TCP/UDPによるデータ送受信を行えます。
ステーション（STA）モードに加えてアクセスポイント（AP）モードにも対応しており、本製品自身をWi-Fi HaLowの接続先として動作させることもできます。
920 MHz帯を利用するWi-Fi HaLowは、従来のWi-Fiより長距離通信に向いており、センサーデータ収集、屋外設備監視、工場・農業分野などのIoT試作に適しています。

特徴

• Arduino Uno R4シリーズに搭載して使用できるWi-Fi HaLow Arduinoシールド
• ArduinoのUARTからATコマンドで制御可能
• STAモード / APモードの切り替えに対応
• TCP / UDPソケット通信に対応
• Arduinoライブラリとサンプルプログラムを公開
• 標準アンテナとU.FL-SMA変換ケーブルを同梱
• 日本国内向け無線認証取得済み

仕様

• 品名：AMWA-01
• 無線規格：IEEE 802.11ah
• アンテナコネクタ：U.FLコネクタ
• シリアル通信インターフェース：ATコマンドUART
• UART通信速度：9600〜921600 bps（出荷時設定：115200 bps）
  ※通常は出荷時設定の115200 bpsで使用してください。UARTの通信速度を上げるとArduino側で通信が不安定になる場合があります。通信が失敗する場合は通信速度を下げてお試しください。
• UART設定：8 bit、パリティなし、1 stop bit
• 対応モード：STAモード / APモード
• 外形：53.34 mm × 68.58 mm
• 電源：
  • Arduinoから供給時：+5 V ±5%
  • 外部電源供給時：+7〜+12 V ±5%
• 使用環境：-20〜+50 ℃、20〜80 %RH（結露なきこと）
• 無線認証：日本国内向け
• 技適等各種認証番号：[R] 003-240021

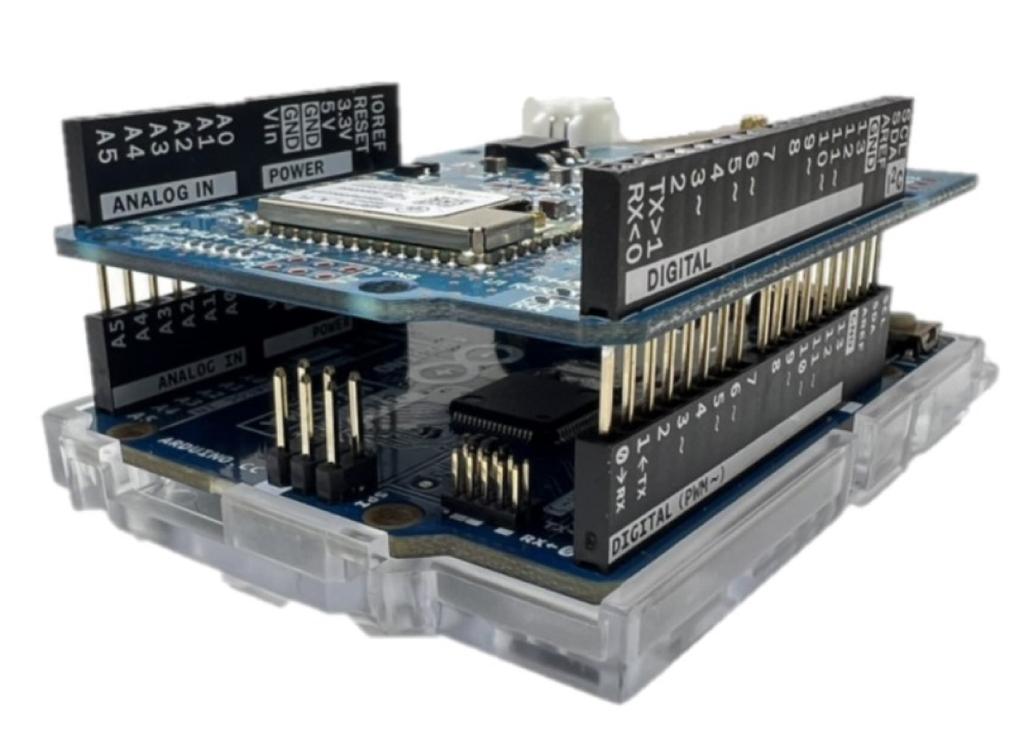

Arduino Uno R4 Minimaとの接続例

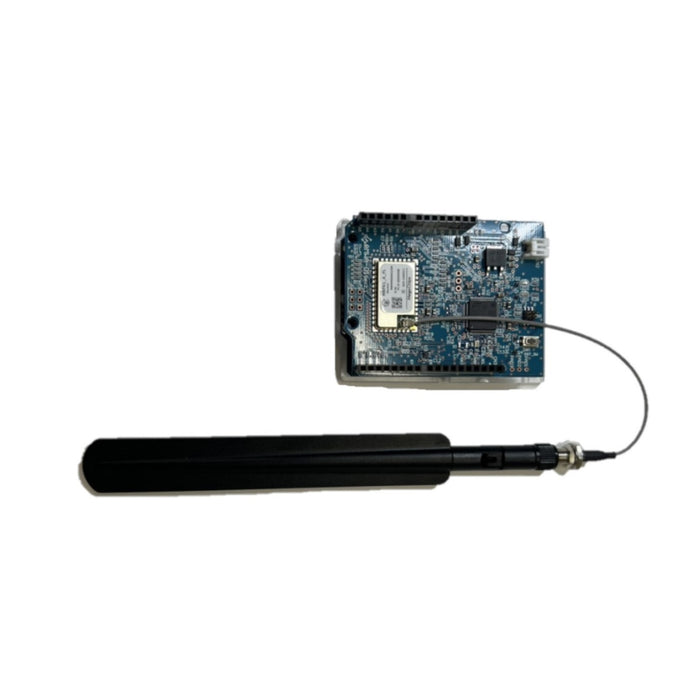

内容物

• 1 x AMWA-01 本体
• 1 x 標準アンテナ　型番　1018-507A(スタッフ）
• 1 x U.FL-SMA変換ケーブル　0.15m　SMABJ0.15UFL-1.32(トーコネ）

別途必要なもの

• Arduino Uno R4 Minima または Arduino Uno R4 WiFi
• Wi-Fi HaLowアクセスポイント、または通信相手となるWi-Fi HaLow機器
• Arduino IDE
• PCおよびUSBケーブル
• 必要に応じて外部電源
  ※Arduino Uno R3では、高速通信時に供給可能な電流値を超える場合があります。Arduinoから電源供給する場合はArduino Uno R4シリーズを推奨します。

注意事項

• 本製品は日本国内向けです。
• 必ず付属または指定されたアンテナ・ケーブルと組み合わせて使用してください。指定外アンテナを使用した場合、認証条件を満たさなくなり、電波法に適合しないおそれがあります。
• APモードは、既存LANやインターネットへ中継するルータ／ブリッジ機能ではありません。
• APモードで接続できるステーションは最大2台です。
• APモードで受信したデータの処理、表示、保存、他ネットワークへの転送などは、Arduino側のプログラムで実装してください。
• 通信距離や通信速度は、設置環境、アンテナ配置、周囲の電波状況により変動します。
• Arduinoから電源供給する場合はArduino Uno R4シリーズを推奨します。
• 本製品を人命や財産に多大な影響が予想される設備には使用しないでください。

資料

• アニモテック株式会社 製品案内ページ
  製品概要、ユーザーマニュアル、製品パンフレット、ATコマンドマニュアルをご確認いただけます。
• AMWA-01用 Arduinoライブラリ（GitHub）
  Arduino Uno R4向けのライブラリとサンプルプログラムを公開しています

本商品は、アニモテック株式会社さんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。
