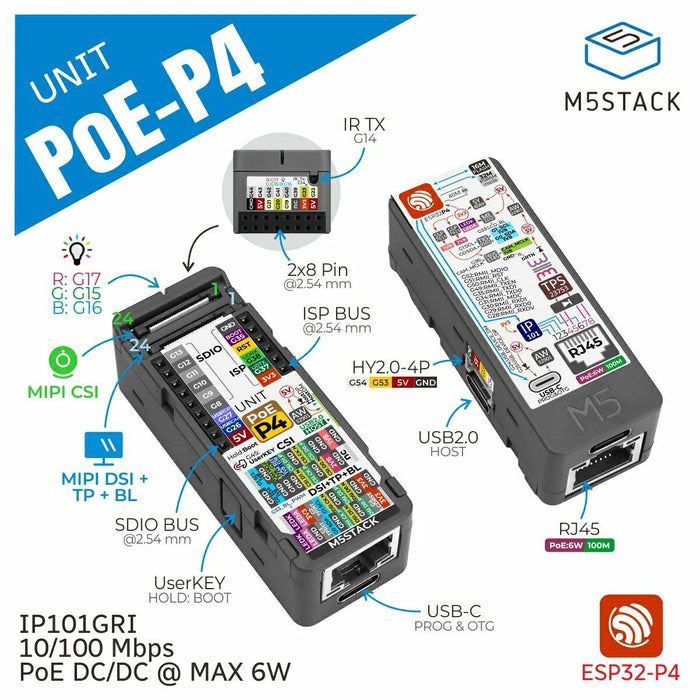

M5Stack ESP32-P4搭載 PoE-P4ユニット

ESP32‑P4 SoCが搭載された、高性能なPoE対応イーサネット組み込みコントローラです。16 MBフラッシュと32 MB PSRAMを内蔵、 10/100 Mbps通信可能なイーサネットPHY IP101GRIが搭載されています。DC-DCコンバーター内蔵により最大電力6 WのPoE給電が可能です。

24P FPCディスプレイ拡張インタフェース（MIPI DSI + TP + BL）と24P FPC カメラインタフェース（MIPI CSI）を備え、高解像度ディスプレイ出力と画像キャプチャが可能です。周辺機器の拡張には、USBメモリやHIDデバイス用にUSB Type‑C ホスト（USB 2.0）が1ポート、OTGとデバッグ用ファームウェアのダウンロードが可能なUSB Type‑C（USB 2.0）が1ポート搭載されています。HAT拡張インタフェース、SDIO & ISP I/O拡張インタフェース、Groveインタフェースには、多様なセンサやデバイスを柔軟に接続することが可能です。また、状態表示やローカル操作などの機能に対応したRGB インジケータLED、赤外線トランスミッター回路、ユーザーボタンも備わっています。

特徴

• メインコントローラESP32-P4 ：
  • 16 MBフラッシュ
  • 32 MB PSRAM
• ペリフェラルインタフェース：
  • 1 x 24P FPC カメラインタフェース：MIPI CSI 2レーン
  • 1 x 24P FPC ディスプレイ拡張インタフェース：MIPI DSI 2レーン + TP + BL
  • 1 x USB Type‑C ホストインターフェース（USB 2.0）
  • 1 x USB Type‑C ファームウェアダウンロード / OTG インターフェース（USB 2.0）

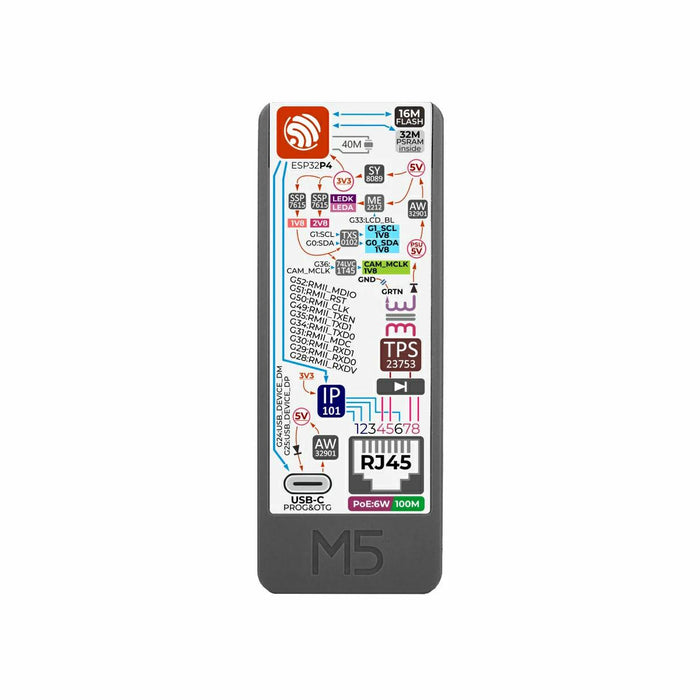

• イーサネット：
  • IP101 10/100 Mbps イーサネットPHY チップ搭載
  • PoE（アクティブイーサネット）給電対応、イーサネットケーブル1本でデータ通信と給電
• ヒューマンマシンインタラクション：
  • 1 x RGB LED インジケーター
  • 1 x ユーザーボタン
  • 1 x 赤外線トランスミッター

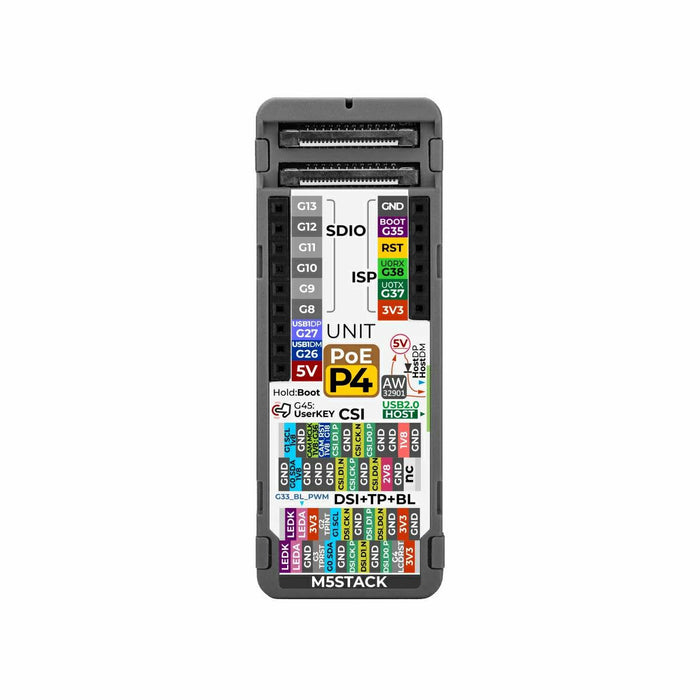

• 拡張インターフェース：
  • HY2.0-4P 拡張インタフェース
  • Hat2バス 2.54-16P
  • SDIOバス 2.56-9P
  • ISPバス 2.56-6P

内容物

• 1 x PoE対応イーサネットユニット
• 1 x HY2.0-4P Groveケーブル（20 cm）

用途

• 産業用HMI（ヒューマンマシンインターフェイス）
• PoEスマート端末
• 画像収集ノード
• スマートホームコントローラ
• エッジコンピューティングデバイス
