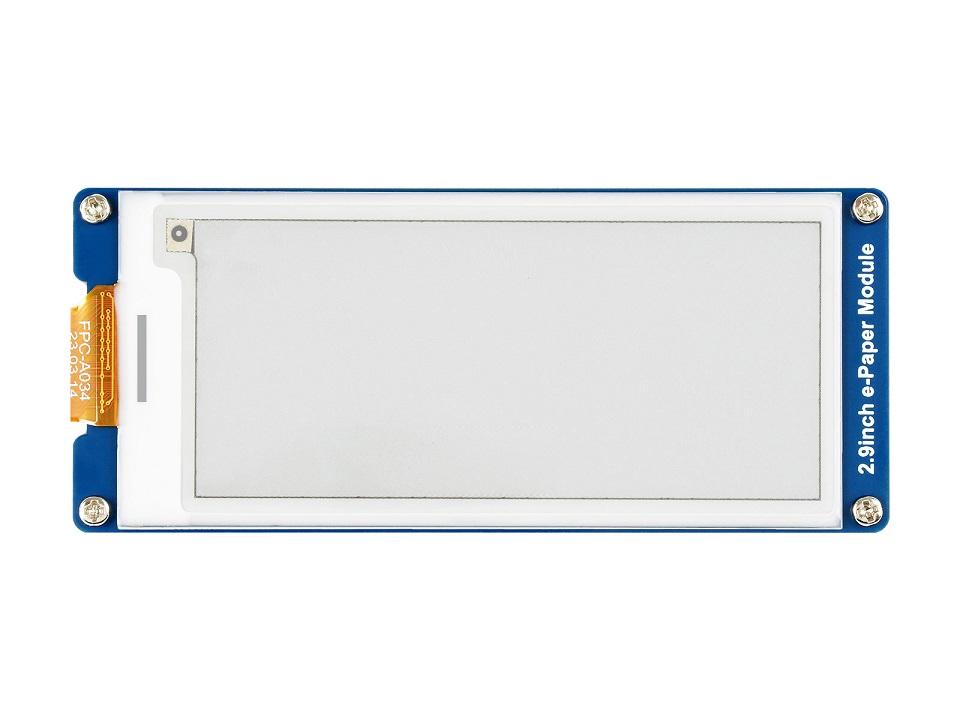

Waveshare 2.9インチ e-Paperモジュール（4色）

2.9インチのe-Paperディスプレイモジュールです。296 x 128 px、4色（白 / 黒 / 赤 / 黄）表示、低消費電力で広視野角です。

特長

• バックライトなし、電源OFF後も最後の表示を維持。
• リフレッシュ時のみ電力を消費するので低消費電力。
• Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32向けのサンプルなどの開発リソースを提供。
• 電圧レベル変換回路が搭載され、3.3 Vおよび5 V 系の両者で使用可能。

仕様

• 画面サイズ：2.9インチ
• 解像度：296 x 128 ピクセル
• 視野角：170度超
• 表示色：赤、黄、黒、白
• 階調：2
• 表示パネル：E-Paper
• インターフェース：3-wire SPIまたは 4-wire SPI（基板上のジャンパをショートすることで選択可能）
• 動作電源：3.3 Vまたは5 V
• フルリフレッシュ時間：16秒
• 高速リフレッシュ時間：11秒
• リフレッシュ電力：30 mW
• スタンバイ電流：0.01 uA

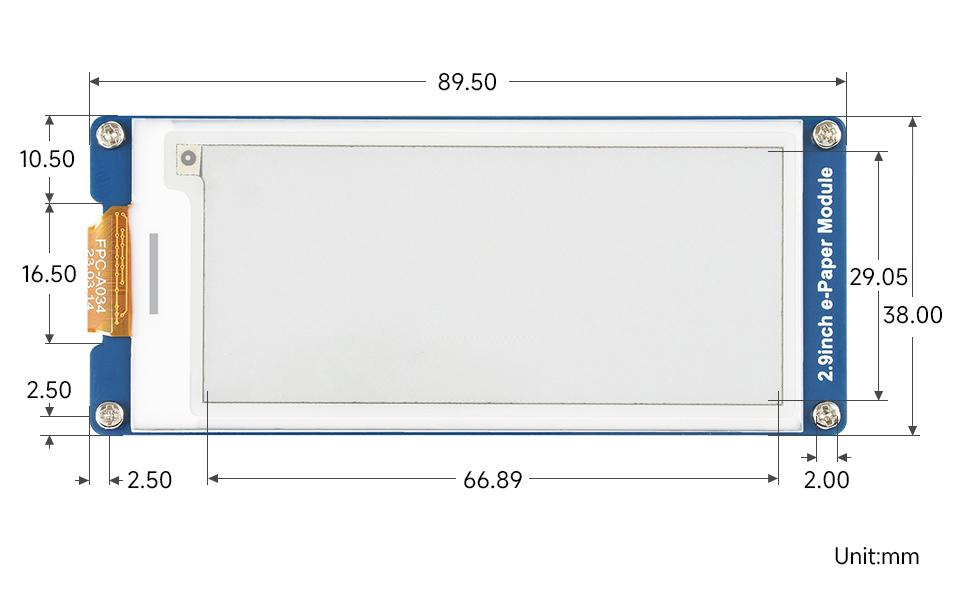

• 表示エリア寸法：66.89 x 29.05 mm
• 外形寸法：89.5 mm x 38.0 mm


ピン配置

内容物

• 1 x 2.9inch e-Paper Module (G)

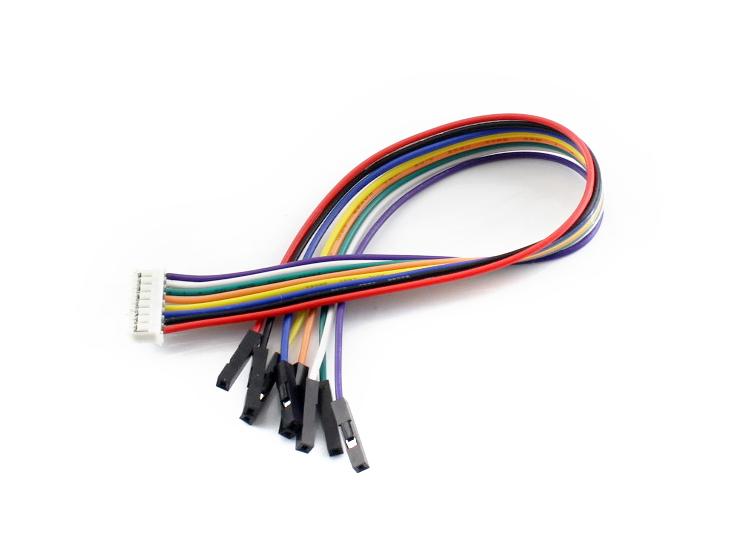

• 1 x PH2.0 8PIN ケーブル



資料

• 製品Wiki
