SKU 1094

Arduino 用 8 DIP SW シールド

送料区分: 200

商品コード: BS21LAB-001

発売日: 2012-10-17

在庫数: 12

短いURL: ssci.to/1094

¥1,100 (税込)
¥1,100 - ¥1,100
Current price ¥1,100

8連DIPスイッチ8個(別売)で、合計64点の ON/OFF を固定設定できるシールドのキットです。

ICSP端子を使えば、Arduino MegaArduino Leonardoなどでもお使いいただけます。
またUnoやDuemilanoveなどではジャンパピンの設定で、ICSP端子を使わずにデジタル入出力ピンの接続からでもお使いいただけます。

●資料
回路図
Arduino 用ライブラリ

商品の詳しい解説は作者のウェブページを参照ください。

作者さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。
上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

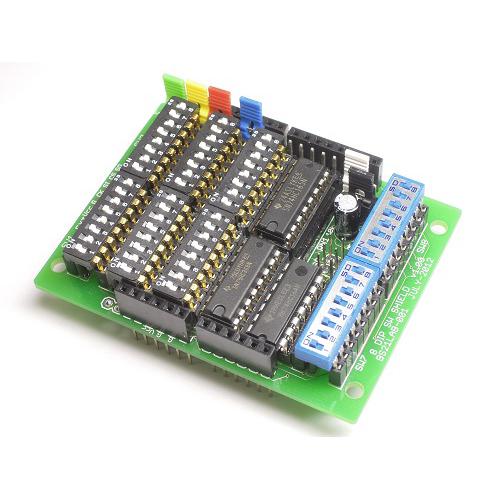

写真のDIPスイッチとArduino用ピンソケットは商品に付属しません。別途ご用意ください。
ピンソケットは、Arduinoシールド用ピンソケットのセット(R3対応)Arduinoシールド用ピンソケットのセット がお使いいただけます。
こちらのサイトではDIPスイッチの販売はありません。

内容物

基板 (W53.3×L72) BS21LAB-001 x 1個 (有鉛はんだメッキ品)
ダイオードネットワーク (カソードコモン, 8エレメント) x 8個
抵抗ネットワーク (10kΩ, 8エレメント)L091S103LF x 1個
74HC164 (DIPタイプ,14ピン) x 1個
74HC165 (DIPタイプ,16ピン) x 1個
74HC368 (DIPタイプ,16ピン) x 1個
ICソケット(DIPタイプ,14ピン) x 1個
ICソケット(DIPタイプ,16ピン) x 2個
積層コンデンサ 0.1μF 程度 x 3個
電解コンデンサ 10~100μF 程度, 耐圧 6.3V以上 x 1個
ピンソケット(6mm高) 32ピン x 4本
ピンヘッダー(5mm高) 40ピン x 1本
ジャンパーピン x 6個
取扱説明書 x 1枚(右の写真には写っていません)

Arduino Uno に載せた例

ICSP端子側に少しはみだします。

DIPスイッチについて

作者の意向により、このキットにはDIPスイッチが含まれていません。ご自分で気に入ったものを使っていただきたいそうです。
ただし、写真の右側の物の様に底面から足先までが短いとDIPスイッチの下にある部品とあたって、脱落しやすくなってしまいます。
写真左の物の様に底面から足先までが長目の物を選んでください。
