M5Stack Chain Encoder（STM32G031/RGB LED搭載）

マイコンを内蔵しシリアル通信で多くのChainデバイスを数珠つなぎに接続できるM5Stack Chainシリーズのひとつで、ノブの左右回転だけでなく押し込んで入力もできるロータリーエンコーダユニットです。ABロータリーエンコーダを備え、回転方向検出とパルスカウントに対応、プログラマブルRGB LEDも内蔵しています。

特徴

• M5Stack Chainシリーズ
  • UARTシリアル デイジーチェーン通信プロトコル採用
• STM32G031をコントローラとして搭載
• ABロータリーエンコーダ
  • ノブ押下げ検知スイッチ入力
• WS2812プログラマブルRGB LED搭載
• LEGO互換穴を備え、簡便な取付が可能

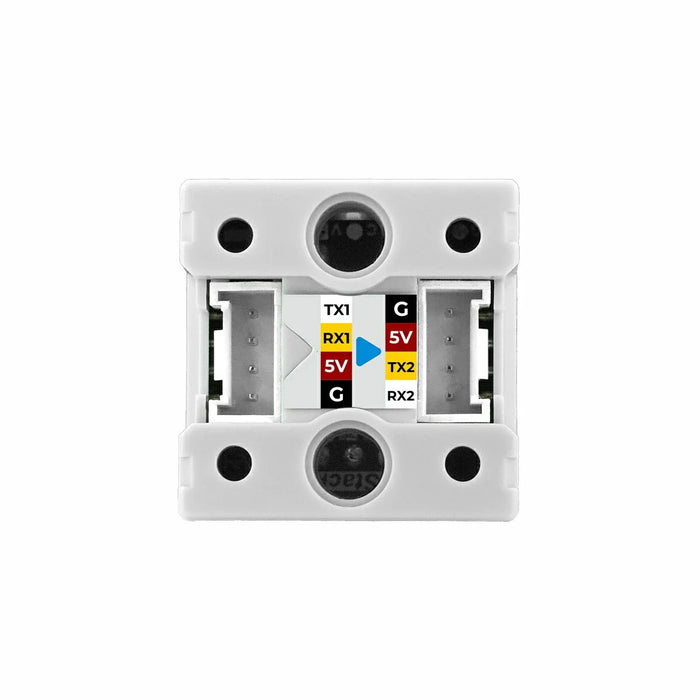

• 二つのHY2.0-4PコネクタによりChainシリーズのデバイスを繋ぐことが出来ます

仕様

• MCU：STM32G031G8U6
• 通信：UARTシリアル通信
  • 通信速度：115200 bps
  • 通信フォーマット：N81
  • コネクタ：2 x HY2.0-4Pコネクタ
• ロータリーエンコーダ：ノブ押下検知スイッチ付 AB（二相）ロータリーエンコーダ
• プログラマブルRGB LED：WS2812
• 電源：DC 5 V（HY2.0-4Pコネクタにて受電）
• 消費電流：22.51 mA（RGB点灯時）
• 動作温度範囲：0～40℃
• 外形寸法：23.9 x 23.9 x 29.8 mm

動作イメージ

※ Chain Encoder、Chain Bridge（Chainシリーズ 連結用コネクタ）以外は商品に含まれません

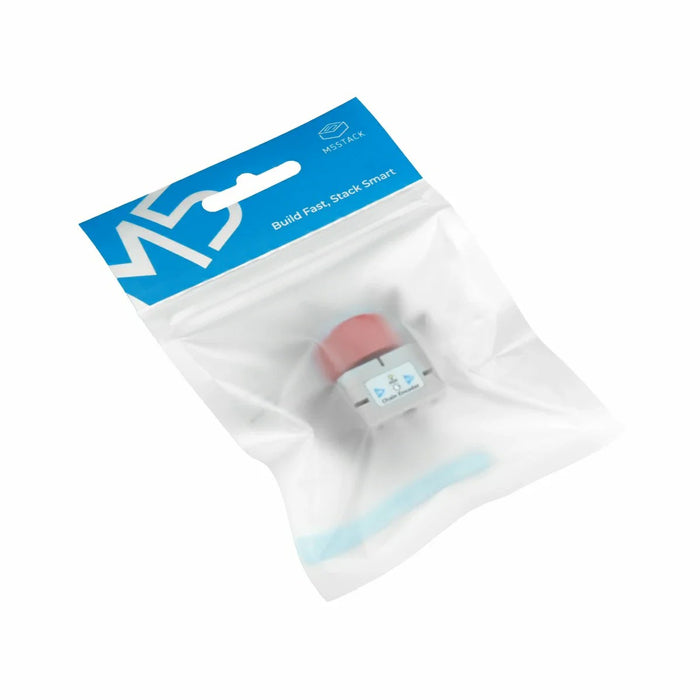

内容物

• 1 x Chain Encoder 本体
• 1 x Chain Bridge（Chainシリーズ 連結用コネクタ）
