自作NICキット

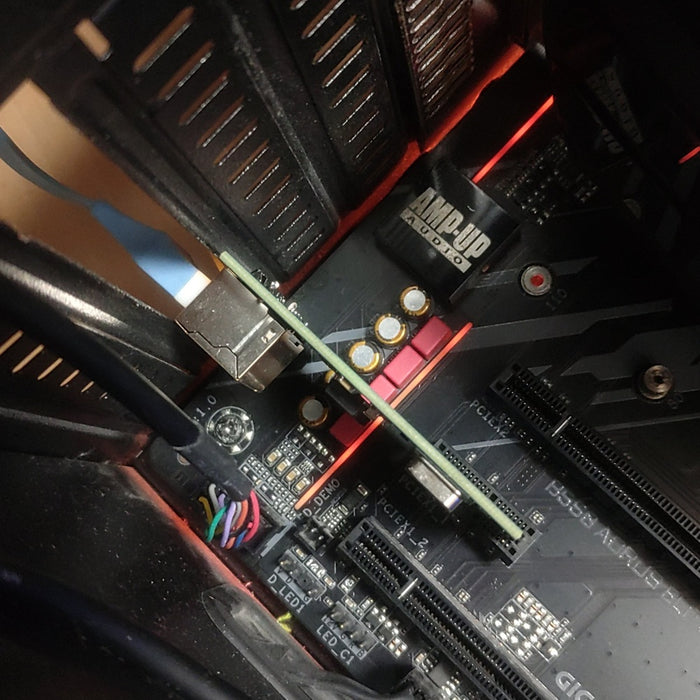

Realtek社のRTL8111Hを使用した史上初（自分調べ）PCIeカード自作キットです。マザーボードのPCIeスロットに差し込むことで、Gigabit Ethernetポートを一つ追加することができます。

また本製品はあくまでホービー向けのため、PCIeコンプライアンステストなどのテストを一切してません。サーバなのど信頼性が求められる用途では使用しないでください。

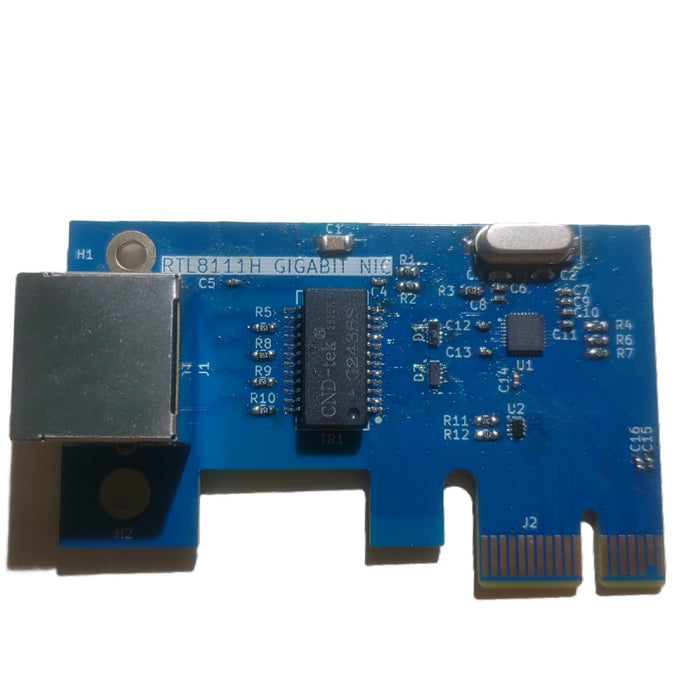

本製品はRTL8111Hのみ実装された半完成品であり、その他の部品はご自身でのはんだ付けが必要となります。1005Mなどのかなり細かい部品が多用されているため、初心者の方には少し難しいかもしれません。

特徴

• PCIe2.0×1接続
• 1000Base-T/100Base-TX/10Base-T対応
• 内部ROMを書き換えることによりMACアドレス変更可能

性能

• iperfによる速度テストでは949Mbpsと概ね理論値程度の速度を出せることを確認しています。また一か月自作PC上で使っていますが、突然切れるなどの問題もなく動作しています。

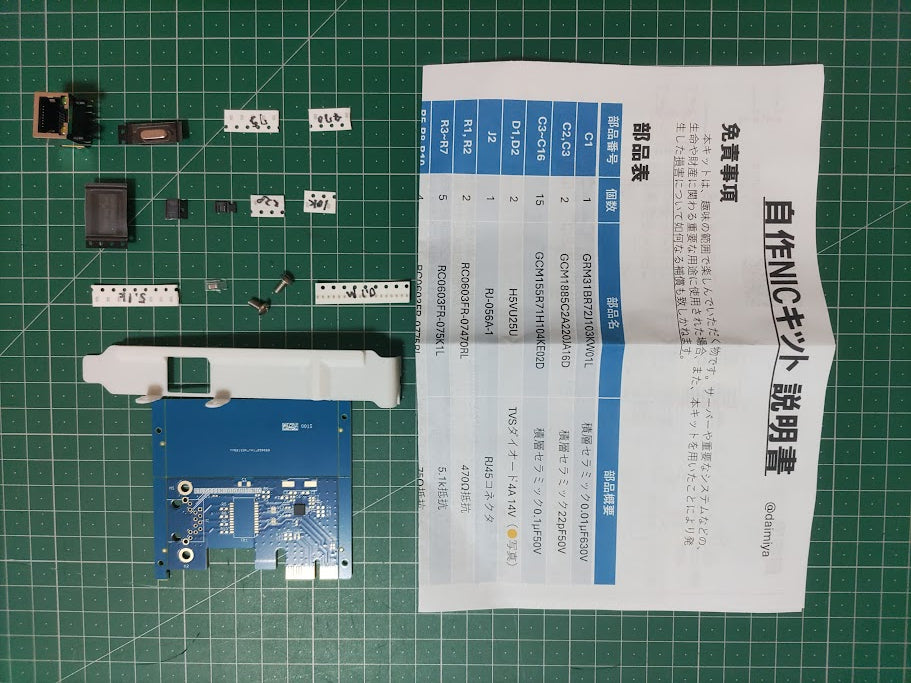

内容物

• MLCC 1206M 0.01μF 630V×1
• MLCC 1608M 22pF 50V×2
• MLCC 1005M 0.1μF50V×15
• TVSダイオード4A 14V× 2
• RJ45コネクタ×1
• 抵抗 1608M 470Ω×2
• 抵抗 1608M 5.1KΩ×5
• 抵抗 1608M 75Ω×4
• パルストランス×1
• 電源スイッチIC ×1
• 25MHzクリスタル×1
• ねじ×2
• 3Dプリンター製ブラケット×1
• 説明書×1

資料

• 説明書
• サポートページ（使い方、回路図など）

こちらの商品は、daimiyaさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
