2P-コネクタ変換基板（SH⇔PH⇔市販ヘッダ取付用PTH）

各種基板で良く使われている、JST SHタイプのコネクタ、PHタイプのコネクタを変換する基板です。

市販のICピッチのピンヘッダやピンソケット、端子台を取付できるスルーホール（PTH）も用意されているため、市販のピンヘッダを付けてブレッドボードでの製作に使ったり、市販のICピッチ端子台を付けて実験に使ったりできます（ピンヘッダやピンソケット、端子台は付属しません）。

特徴

• 許容電流：1 A（SHタイプコネクタ）、2 A（PHタイプコネクタ）
• 極数：2
  • SHタイプコネクタ：トップ型（ハウジング（メスコネクタ）を垂直方向に挿入）
  • PHタイプコネクタ：トップ型（同上）
  • スルーホール（PTH）：2P

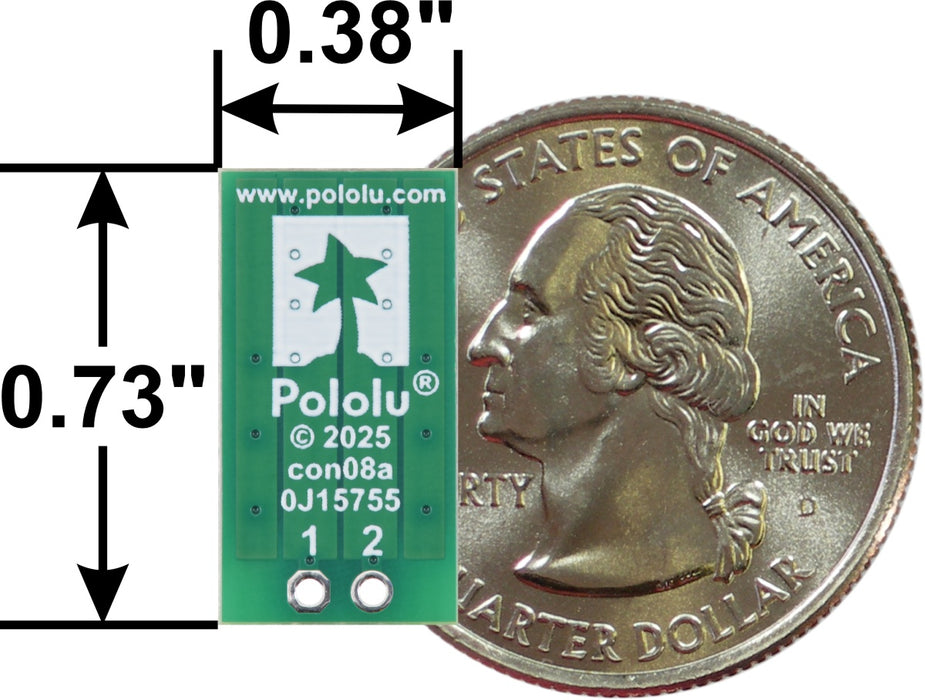

• 基板外形寸法：9.7 x 18.5 mm

使用イメージ

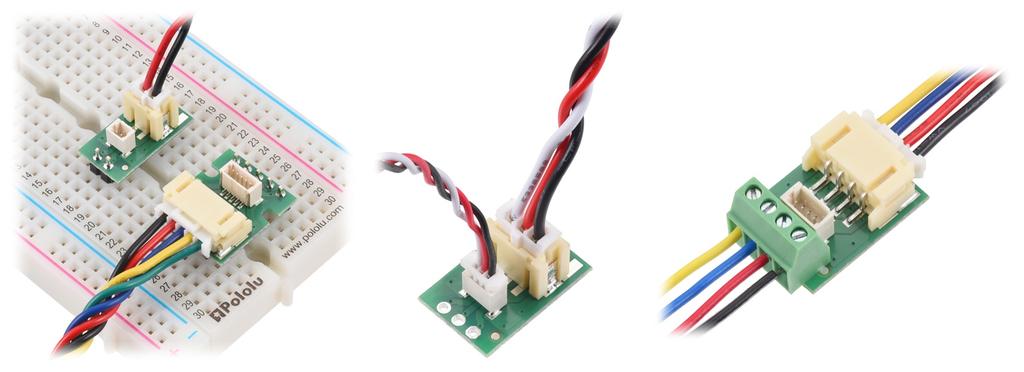

※使用例を説明する為の写真です。ブレッドボードや端子台やピンヘッダは付属しません。また、類似商品が使用されている場合があります。

類似品

• 2P-コネクタ変換基板（SH⇔PH⇔市販ヘッダ取付用PTH）
• 3P-コネクタ変換基板（SH⇔PH⇔市販ヘッダ取付用PTH）
• 4P-コネクタ変換基板（SH⇔PH⇔市販ヘッダ取付用PTH）

資料

• 基板寸法図及び3Dイメージ
