TRMNL 7.5（OG）DIYキット

注意

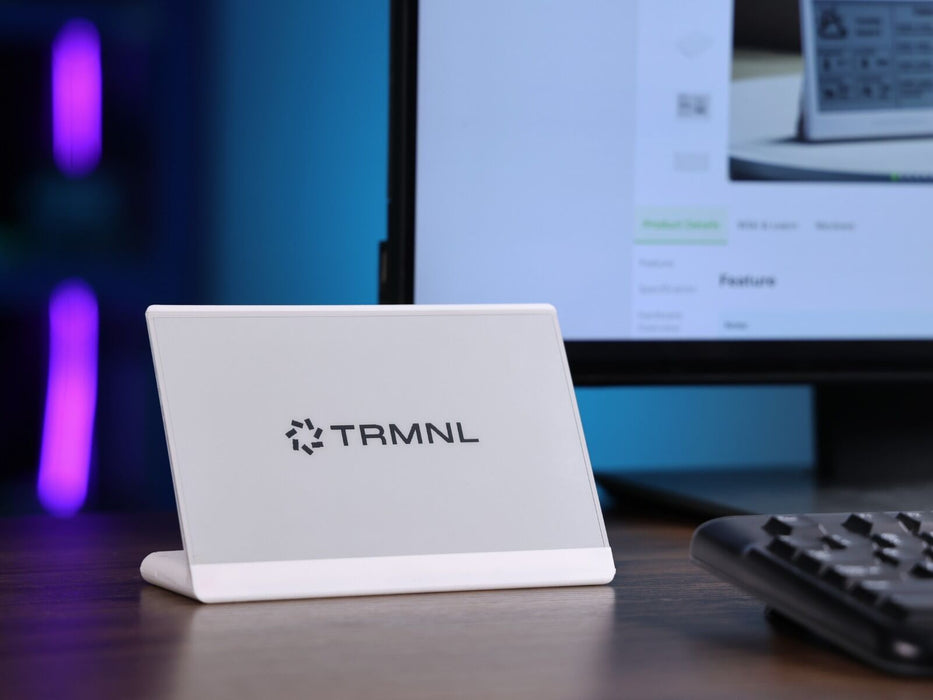

※ ケースは付属しません。ケースに収納された状態での写真はすべて参考写真です。
※ 写真のようなTRMNLダッシュボード機能を実装するにはTRMNL BYODライセンスが必要です。別途TRMNL社のBYODサイトで購入してください。

TRMNL 7.5（OG）DIYキットは Seeed StudioがTRMNLと共同開発した多用途電子ペーパー開発キットです。解像度800 × 480ピクセルの7.5インチモノクロ（白黒）e-Inkディスプレイが搭載され、包括的な情報を同時に表示することができます。

特徴

• TRMNL対応（TRMNLへの接続が必要です）
  • TRMNL 7.5" OGデバイスを部品から組み上げるべくデザインされた電子ペーパー開発キットです
  • TRMNLへ接続することで375種類以上のプラグインを利用でき、プログラミングなしに完全なダッシュボードの構築が可能です
• 7.5インチ電子ペーパーで実現するカスタムダッシュボード
  • 800 x 480ピクセルのモノクロ（白黒）電子ペーパーにより、各種センサの測定データから天気予報やフルページのカレンダーまで、多くの情報を纏めて表示できます
  • 読みやすく眼の疲労を軽減します
• 低消費電力設計
  • 付属の3.7 V / 2000 mAhリチウムイオン電池で最長三か月稼働できます
    （画面更新6時間毎、ディープスリープモード時）
• XIAO ESP32-S3 Plus搭載によるホームアシスタント用途や自作アプリケーションへの親和性の高さ
  • オープンソースプロジェクトであるESPHomeに対応
  • Arduino IDEに対応、Arduino言語によるオリジナルダッシュボードの開発にも
• 3種類の3Dプリント用のケースデザインが用意されています

仕様

• 電子ペーパー部
  • ディスプレイ：7.5インチ モノクロ 電子ペーパー
    • 解像度：800 x 480ピクセル
    • 表示色・階調：白黒・4階調
    • 視野角：170° 以上
• 開発ボード部
  • 搭載MCU：XIAO ESP32-S3 Plus
    • デュアルコア、最大240 MHz駆動の32 bitプロセッサ
    • 8 MBのPSRAM、16 MBのフラッシュメモリ
    • 完全な2.4GHz Wi-Fiサブシステム、BLE: Bluetooth 5.0、Bluetoothメッシュ
  • 動作電源電圧：3.3～5 V
• 付属リチウムイオン電池
  • 電池電圧、容量：3.7 V、2000 mAh

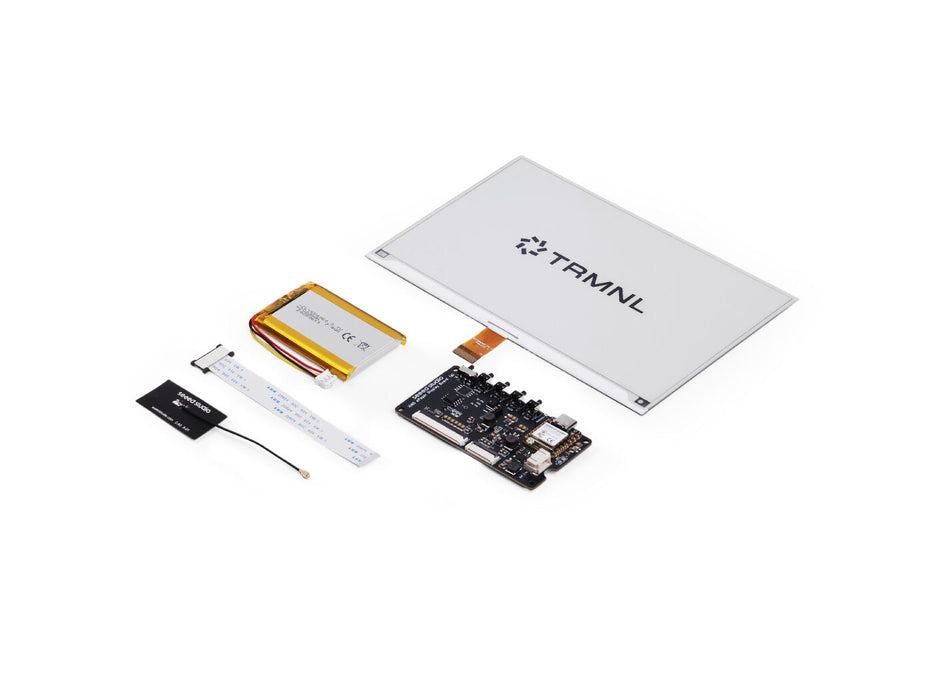

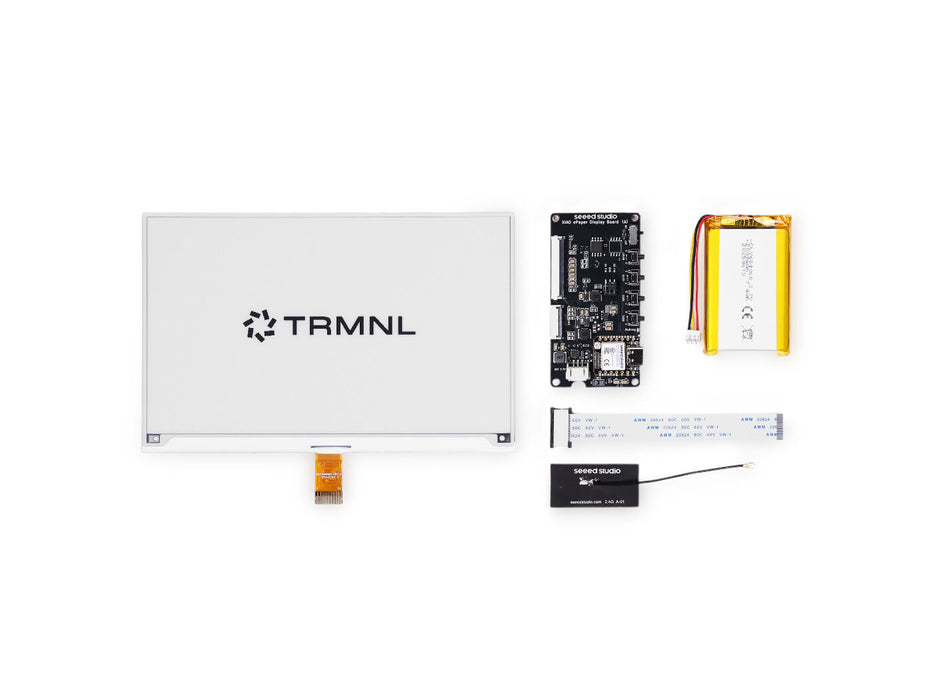

内容物

• 1 x 7.5インチ モノクロ 電子ペーパー
• 1 x XIAO ePaper Display開発ボード（XIAO ESP32-S3 Plus実装済）
• 1 x FPCケーブル（10 cm）
• 1 x FPCコネクタ
• 1 x リチウムイオン電池

資料

• Wiki：TRMNL 7.5inch(OG) DIY Kit Works with ESPHome
• Wiki：TRMNL 7.5inch(OG) DIY Kit Works with TRMNL
• ブログ：Build Your Own Custom E-Ink Display with the TRMNL DIY Kit
