M5StampS3A （2.54mmピッチピンヘッダ実装済）

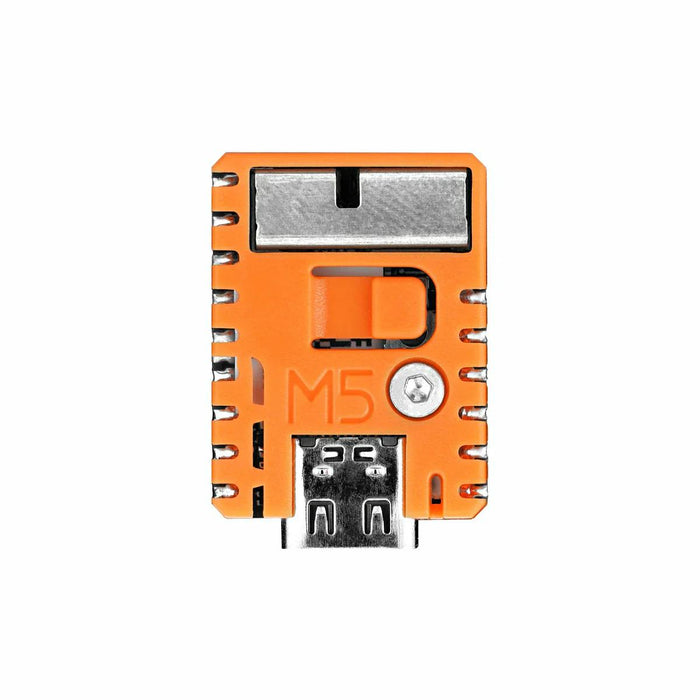

M5Stamp S3Aの2.54 mmピッチピン実装版です。表面の色はオレンジです。

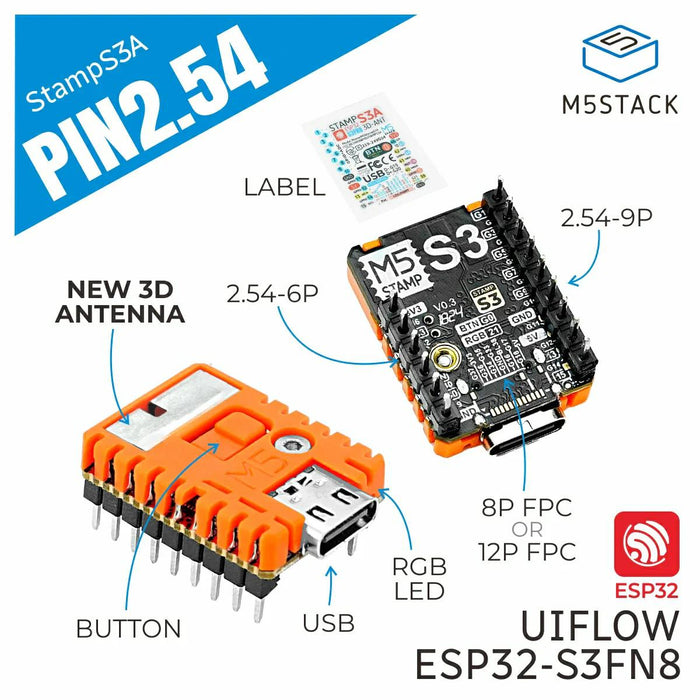

Espressif社のESP32-S3FN8が搭載された切手（Stamp）サイズの高集積組み込みモジュールです。8 MBフラッシュ、プログラマブルRGBLED、ボタン入力を内蔵。最適化された3Dアンテナ設計により無線性能が向上しています。23 本のGPIOと、2.54 mmピッチのSMTピンがハンダ付けされ、高密度プリント基板用に、小型フットプリントを提供します。

特徴

• 240 MHz Xtensa LX7 デュアルコア ESP32-S3FN8（2.4 GHz Wi-Fi）搭載
• 2.54 mmピッチSMTインターフェース
  • 23本のGPIOを引き出し
• 8 MBフラッシュメモリ
• 豊富なIOピン（SMT、DIP、fly-wire）
• プログラマブルRGB LEDとボタン
• 最適化された3Dアンテナ
• 開発プラットフォーム：
  • UiFlow2
  • Arduino IDE
  • ESP-IDF
  • PlatformIO

仕様

• SoC：ESP32-S3FN8
• DC-DCコンバータ：MUN3CAD01-SC
• Flash：8 MB
• 電源電圧：5 V
• インターフェース：
  • 1 x プログラマブル物理ボタン
  • 1 x プログラマブルRGB LED（WS2812B-2020）
• 無線アンテナタイプ：2.4 GHz 3Dアンテナ
• インターフェース：
  • タッチセンサ
  • SD/SDIO/MMCホストコントローラ
  • SPI
  • SDIO/SPIスレーブコントローラ
  • EMAC
  • モータPWM
  • LED PWM
  • UART
  • I²C
  • I²S
  • GPIO
  • パルスカウンタ
• 23 x IOピン
  • G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46
• I/Oピッチ： 2.54 mm
• LCD FPCピッチ：0.5 mm（12または8ピン）
• 動作温度：0〜40℃
• 寸法：26 x 18.0 x 4.7 mm
• 重量：3.1 g

注意

• G0とG46 はブートモード設定用ストラッピングピンです。G0 はプルアップ、G46 は内部でプルダウンされています。
• 起動前にG46をHighにしない でください。チップが起動できない場合があります。詳細はESP32-S3データシートをご覧ください。
• TFTディスプレイ用のSPIインターフェースはモジュール背面に予約されています。8ピンまたは12ピンFPC コネクタが使用できます。

内容物

• 1 x Stamp-S3A PIN2.54
• 1 x ピンステッカー

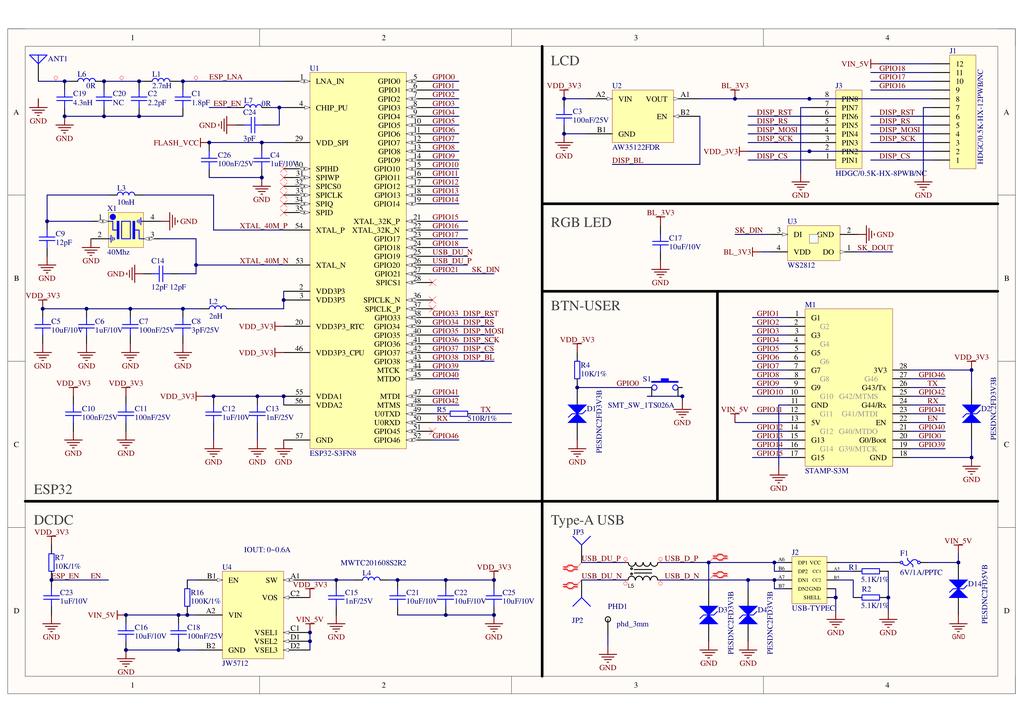

回路図

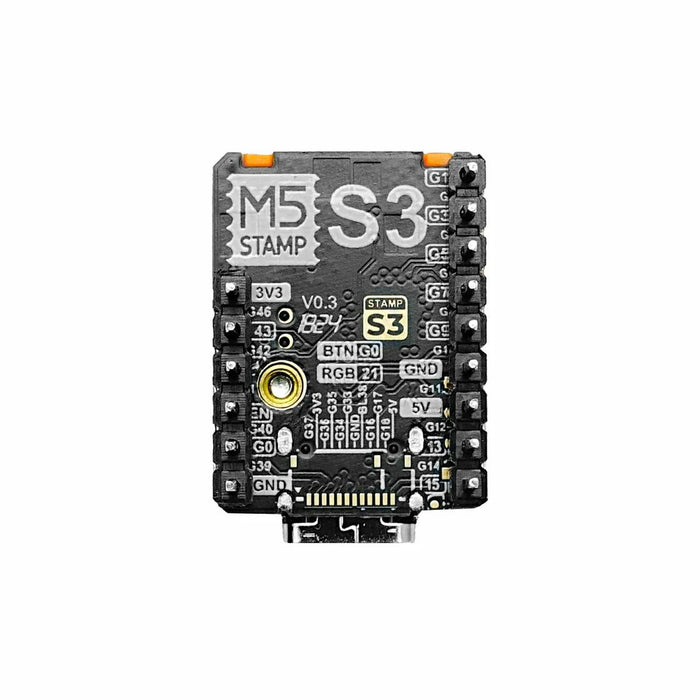

ピンマップ

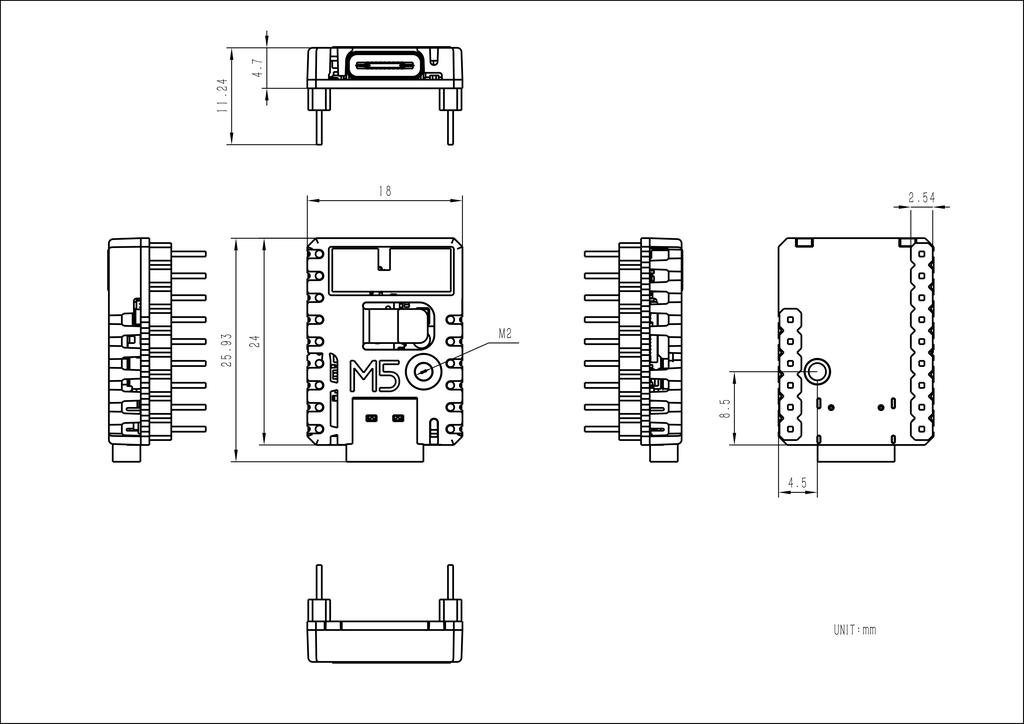

寸法図

製品比較

資料

• ドキュメント
• データーシート
  • ESP32-S3
  • MUN3CAD01-SC
• ソフトウェア
  • Arduino
  • UiFlow2
