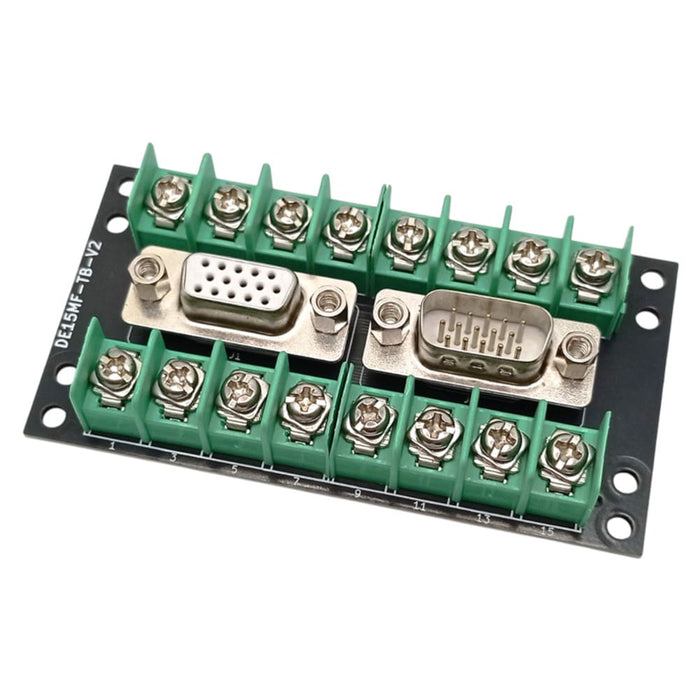

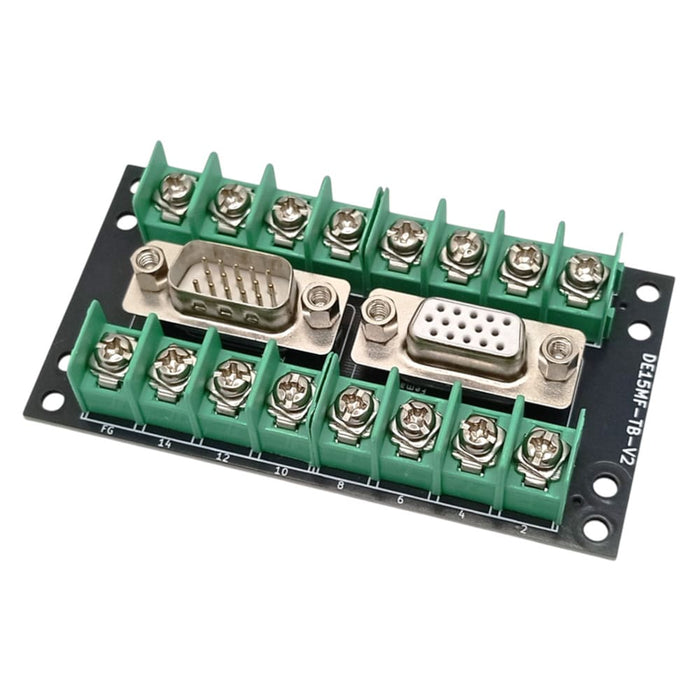

3列 D-sub15ピン（オス・メス）を丸・Y端子式の端子台に変換するユニットです。DINレール取付けとネジ取付けの両方に対応しています。部品は全て実装済みのため、はんだ付けは不要です。

特徴

• DINレール取付 / ネジ取付け両対応
• D-subオス・メス両対応
• 丸端子・Y端子（M3・M3.5）に対応
• フレームグラウンド端子付き

仕様

• 型番：DE15MF-TB-V2
• D-subコネクタ極性：オス・メス
• 端子台極数：2×8（3列D-sub15の全15ピン＋フレームグラウンド1ピン）
• 端子台ピッチ：8.5mm
• 端子台ネジ：M3
• 取付方法：35mm幅DINレール / ネジ取付け
• 外形寸法（幅×奥行×高さ）：85×45×17mm (typ.)

内容物

• 1 x コネクタ端子台変換ユニット（3列D-sub15オス/メス⇔端子台）V2
  ※取付用アダプタやスペーサ等は含まれていません。別途ご用意いただく必要があります。

資料

• サポートページ
  ※サポートページより外形寸法、3D CADデータ、回路図等を閲覧・ダウンロードいただけます。


こちらの商品はY2Kbさんからの受託販売商品です。輸送上の問題は当社が責任を負います。
技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
