ミュージックシールド--販売終了

この商品は販売終了です。新バージョン品があります。

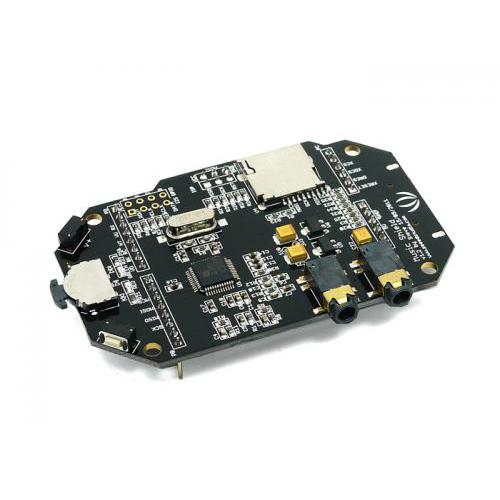

Seeed Studio製のミュージックシールドです。VS1053b搭載、SDカード上のMP3,WAV,MIDI,Ogg Vorbisファイルを再生できます。

●特徴
・Arduino Uno/Seeeduino, Arduino Mega 2560で使えます。
・コントロールボタン2個とノブスイッチ1個を搭載
・microSDカードのMP3,WAV,MIDI,Ogg Vorbisファイルを再生可能
・外付けDACのためのI2Sインターフェース装備
・ヘッドホン/ラインアウト ジャック搭載
・ライン ジャック搭載 OGGフォーマットで録音化
(Arduino Mega 2560等 ATmega2560/ATmega1280搭載機種のみ)
・高音質±1dB 周波数応答

●資料
・回路図
・製造元資料ページ

※5V→3.3V変換は抵抗分圧です。

製造元希望小売価格:27.50ドル(税別)
製造元の販売ページ:http://www.seeedstudio.com/...

裏面

ICSPコネクタが付いています。SPI信号はここから取っています。iPodコネクタも付いているので、iPod用品が使えるかも。

●使用ピン
・D2 - iPod ドック RX
・D3 - Volume Up ボタン
・D4 - Next Song ボタン
・D5 - Play&Stop and Record ボタン
・D6 - Previous Song ボタン
・D7 - Volume Down ボタン

・D8 - LED(緑)
・D9 - LED(赤)
・D10 - microSDスロットChip Select

・D14(A0) - VS1053b Reset
・D15(A1) - VS1053b Data Require
・D16(A2) - VS1053b Data Select
・D17(A3) - VS1053b Chip Select

・ICSP MOSI - SPI MOSI
・ICSP MISO - SPI MISO
・ICSP SCK - SPI SCK

販売時のCategory

Arduino > シールド> サウンド・オーディオ
サウンド・オーディオ> MP3・ogg等
Seeed Studio > シールド

商品コード: SEEED-103030016
