SKU 1063

デュアルMC33926モータードライバシールド(最大3A/ch)

送料区分: 200

商品コード: POLOLU-2503

発売日: 2012年8月28日

Sold out
¥14,377
¥14,377 - ¥14,377
Current price ¥14,377

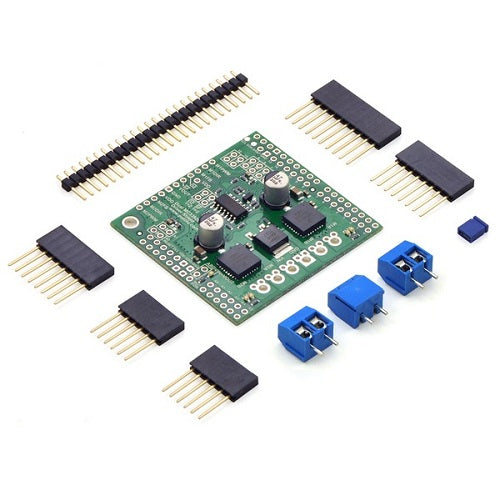

米国Pololu社が製造するモータードライバシールドです。Freescale Semiconductor社のMC33926チップを2個搭載しています。 端子台やピンヘッダ、ピンソケット等が付属しますので、必要に応じてハンダ付けしてください。

特徴

  • 広い動作電圧:5 V~28 V
  • 大電流出力:1モーターあたり連続最大3 A(ピーク時最大5 A)
  • 入力電圧:5 Vもしくは3.3 V
  • PWM動作:最大20 KHz(超音波領域のためモーター静穏化)
  • 電流検知センサ出力:525 mV/A
  • Arduinoの使用ピンはカスタマイズ可能
  • 逆電圧保護、過電圧・低電圧保護、過熱保護、短絡保護機能搭載

組み立て例

※Arduinoは付属しません。

ダイアグラム

上:ArduinoシールドとしてArduinoに載せた場合。
下:他のマイコンボードに接続する場合。

基板

資料


販売元希望小売価格:74.95ドル(税別)
販売元の販売ページ:http://www.pololu.com/...
