SKU 1062

デュアルVNH5019モータードライバシールド(最大12A/ch) --販売終了

送料区分: 200

販売終了

商品コード: POLOLU-2502

発売日: 2012-08-28

短いURL: ssci.to/1062

売り切れ
¥7,909 (税込)
¥7,909 - ¥7,909
Current price ¥7,909

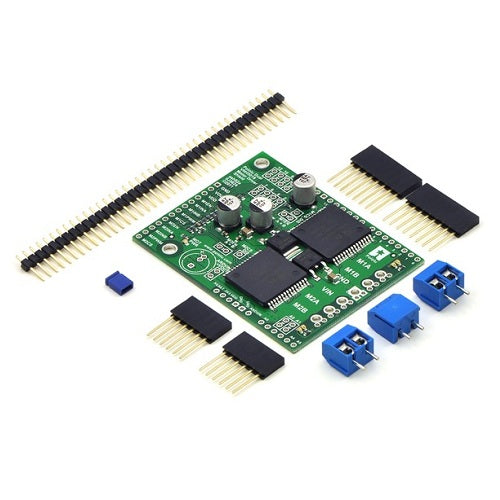

米国Pololu社が製造するモータードライバシールドです。STマイクロ社のVNH3SP30チップを2個搭載しています。
端子台やピンヘッダ、ピンソケット等が付属しますので、必要に応じてハンダ付けしてください。

●特徴
・広い動作電圧:5.5V~24V
・大電流出力:1モーターあたり連続最大12A(ピーク時最大30A)
・連結して1個のモーターに連続最大24A(ピーク時最大60A)の出力可能
・入力電圧:5Vもしくは3.3V(スレッショルド電圧2.1V)
・PWM動作:最大20KHz(超音波領域のためモーター静穏化)
・電流検知センサ出力:140 mV/A
・Arduinoの使用ピンはカスタマイズ可能
・逆電圧保護、過電圧・低電圧保護、過熱保護、短絡保護機能搭載

●資料
ユーザーガイド
回路図
Arduino用ライブラリ
データシート(VNH5019)

販売元の販売ページ:http://www.pololu.com/...
販売元希望小売価格:59.95ドル(消費税別)

組み立て例

※Arduinoは含まれません。

ダイアグラム

上:ArduinoシールドとしてArduinoに載せた場合。
下:他のマイコンボードに接続する場合。

基板

商品コード: POLOLU-2502
