リモートIO基板

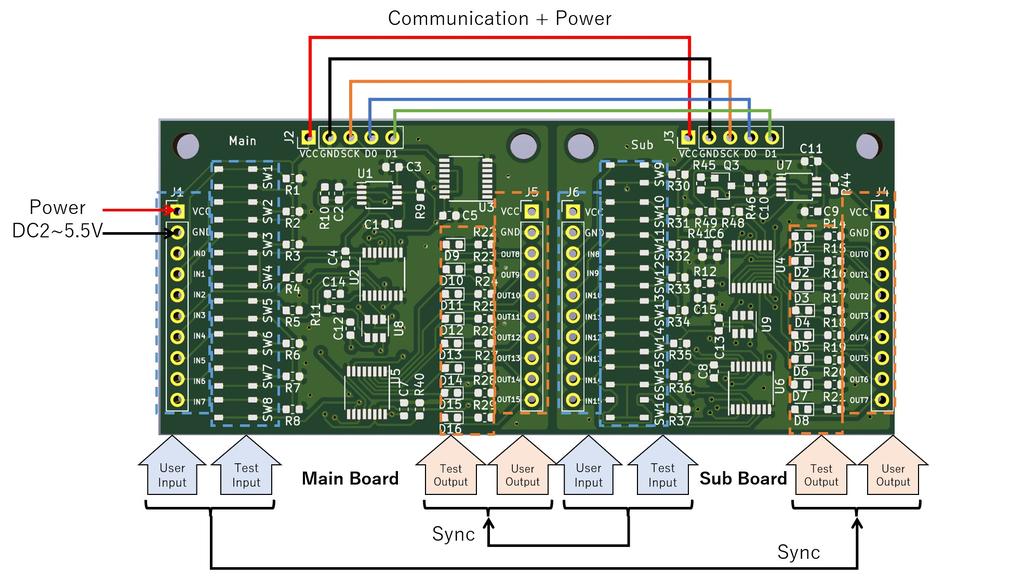

本基板はIO信号をシリアル化してメイン基板とサブ基板間で同期する基板セットです。ボタンやLED等のユーザ入出力の配線を省配線化する際に便利です。本基板を使用すると信号線3本のみで双方向に8入力/8出力の計16信号を伝送できます。

特徴

• 本基板はマイコンやFPGA等を使用せず、シフトレジスタ、タイマ、カウンタ等のICのみで構成されています
• 入力に74HC165、出力に74HC595を使用しているため、シリアル転送中に変換途中の信号出力を防止しています

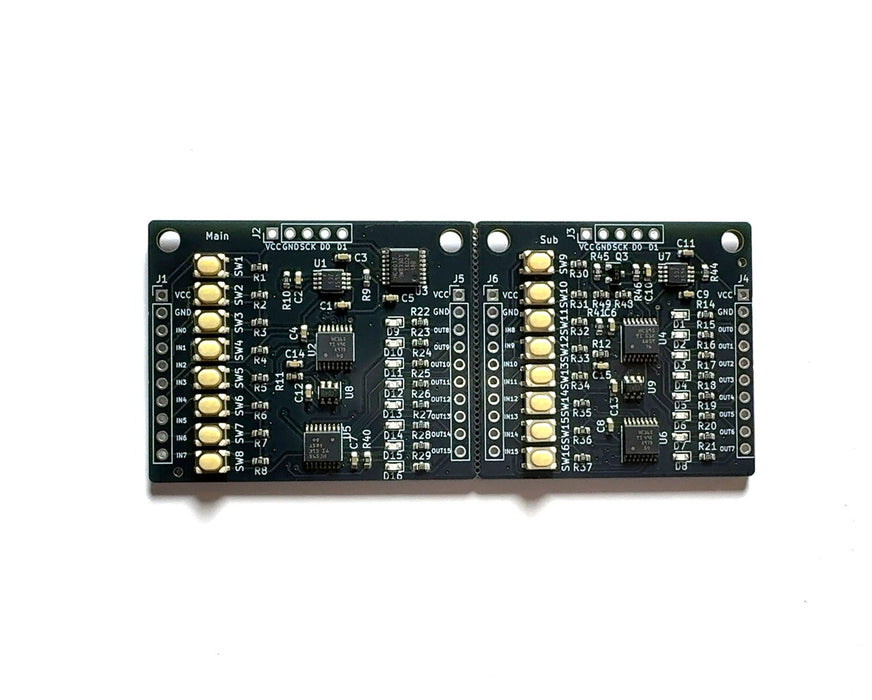

• 各入出力の動作確認用にそれぞれボタン及びLEDを備えています

仕様

• 電源電圧：DC2V~5.5V
  • メイン基板とサブ基板の電源は同一の電源電圧を供給してください
• I/O数：メイン基板とサブ基板でそれぞれ8入力/8出力
• 入力ポートは基板内部でプルダウンされています
• 同期速度：約1kHzの周期で双方向に同期します(内部クロック約8kHz、8bit+同期1bit)

内容物

• 1 x リモートIO基板

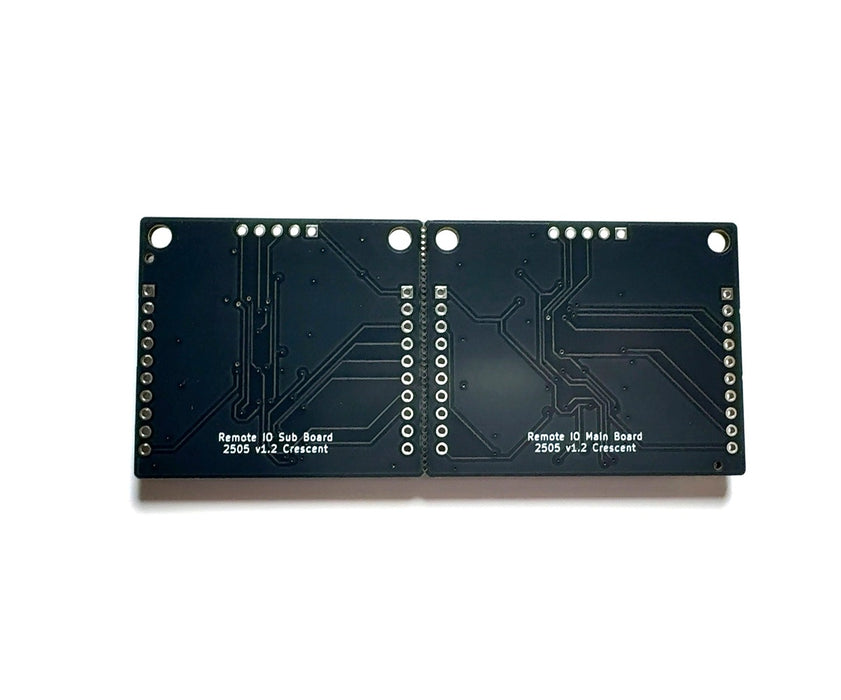

※出荷時はメイン基板とサブ基板が一体になっています。基板にはミシン目（スリット）が入っていますので必要に応じてカットして使用してください。　またカットする際はそれぞれの基板に過大な力が掛からない様にして下さい。

資料

• GitHub
  タイミング説明図、ガーバーデータ、写真、ファームウェア等
• 回路図
