SKU 1058

ステッピングモータードライバA4988(電源レギュレータ付)--販売終了

送料区分: 200

販売終了

商品コード: POLOLU-1183

発売日: 2012-08-28

短いURL: ssci.to/1058

売り切れ
¥2,629
¥2,629 - ¥2,629
Current price ¥2,629

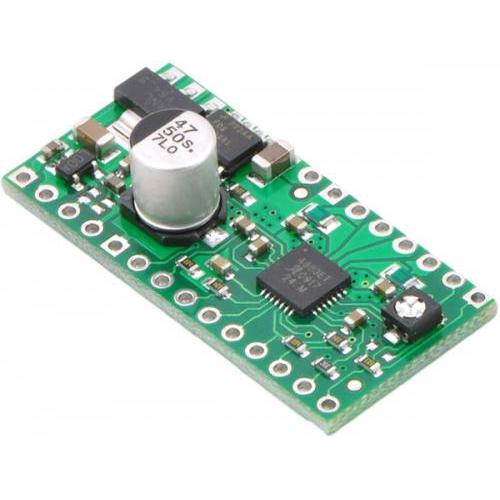

Allegro社のステッピングモータードライバA4988を搭載したモジュールです。
A4988はマイクロステッピング制御や過電流保護機能を持っています。
1個のバイポーラステッピングモーターを最大2A(1コイルあたり)の出力で制御します。
また、入力電源への逆電力保護回路とモーター用とは分離された5Vおよび3.3V出力のレギュレータを搭載しています。
レギュレータを搭載しないタイプはこちら

●特徴
・ステップと回転方向のシンプルな制御方式
・5段階のステップ解像度:full-step, half-step, quarter-step, eighth-step, and sixteenth-step
・電流調整機能によりボリューム操作で最大出力電流を設定可能。
・インテリジェントチョッピング制御が自動的に正しい電流減衰モードを選択(高速減衰/低速減衰)
・過熱シャットダウン、低電圧ロックアウト、クロス電流保護機能
・接地短絡および負荷短絡保護機能

●資料
回路図
データシート[A4988]

メーカー希望小売価格:19.95ドル(税別)
メーカーの販売ページ:www.pololu.com...

内容部品

・本体基板 1枚
・1×14 ピンヘッダ 1本
・1×8 ピンヘッダ 1本

裏面ピンレイアウト

商品コード: POLOLU-1183
