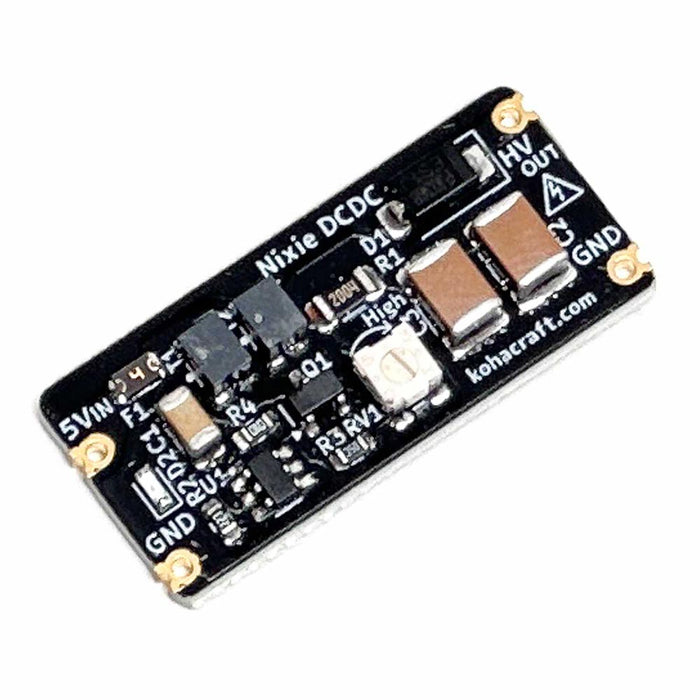

ニキシー管用電源モジュール NixeDCDC

ニキシー管を点灯させるために必要な175Vを、5Vから生成する電源モジュールです。

特徴

• 31mm x 14mmととても小型です
• ニキシー管を6mAまでドライブすることができます
• 出力電圧は160V〜210Vの範囲で調整が可能です(電圧を上げると出力電流も減少します)
• 端面スルーホールになっているので、基板に直接はんだ付けできます

仕様

• 入力電圧：5V
• 消費電流：300mA(出力電流6mA時)
• 最大出力電流：6mA(175V時)

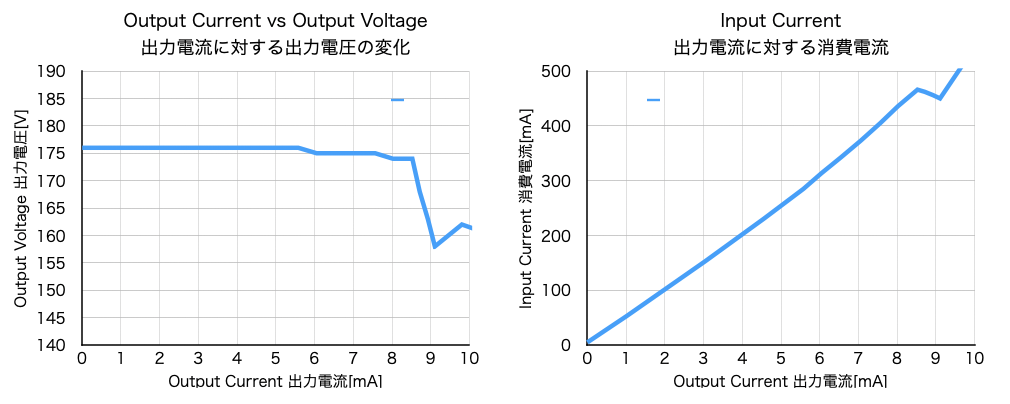

特性図

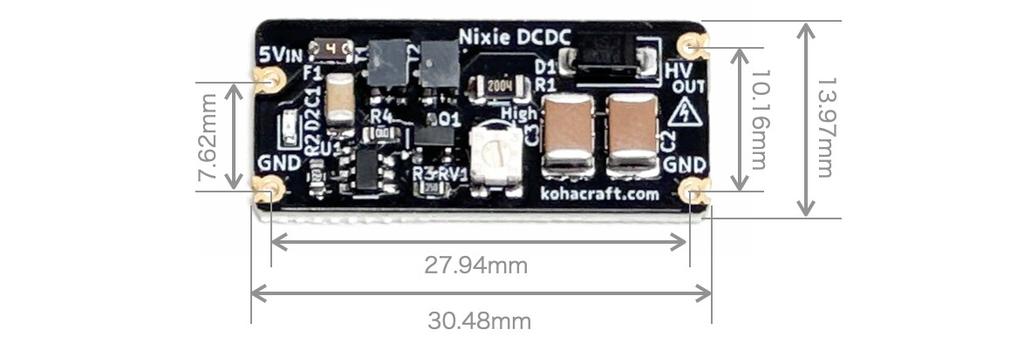

寸法図

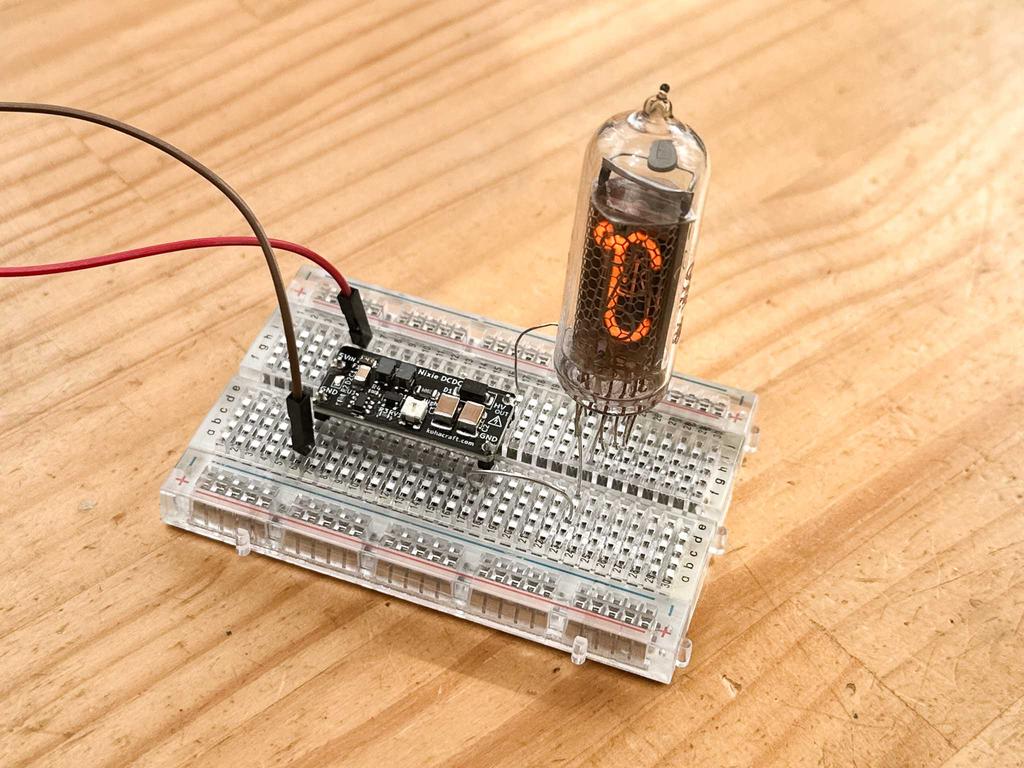

使用例

内容物

• 1 x ニキシー管用電源モジュール NixeDCDC
• 1 x ピンヘッダ 4ピン

使用上のご注意

• 高電圧が発生するため、感電にご注意ください
• 本モジュールにおいて発生した事故や怪我・病気など一切の責任を負いかねますことをあらかじめご了承ください
• ニキシー管のアノード側に入れる抵抗値は10kΩ以上(IN-14の場合)にしてください

資料

• サポートページ

こちらの商品は、kohacraft.comさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
