Picossci 2B 8chアナログ入力開発ボード（RP2350B搭載）

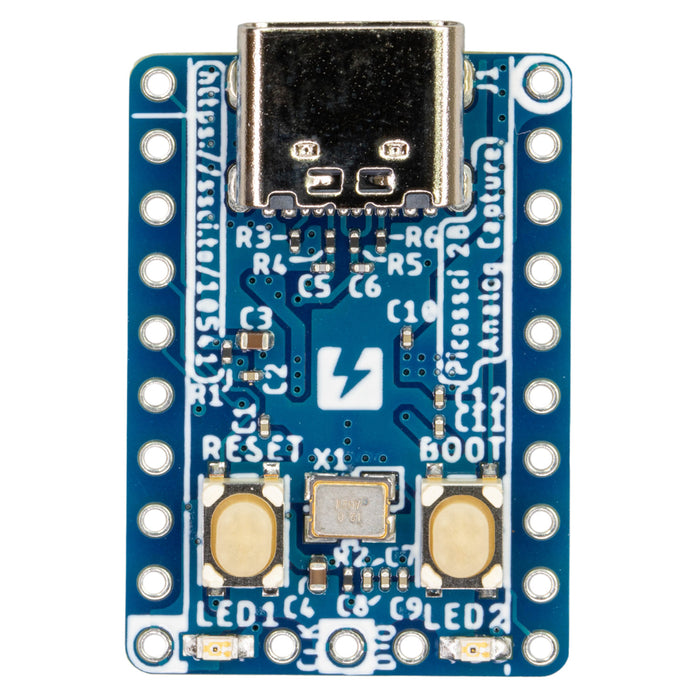

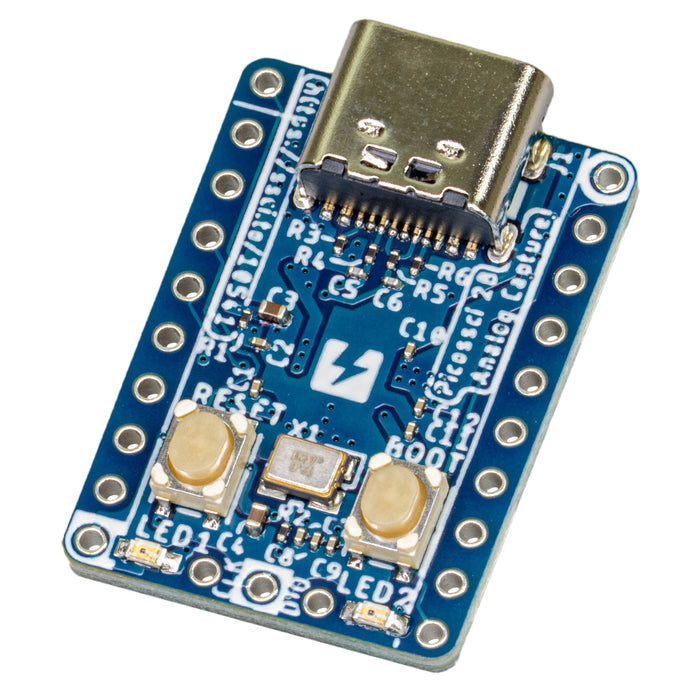

RP2350Bを搭載したコンパクトなマイコンボード（Picossci 2B ボード）です。外部ピンは2.54 mmピッチの2x10ピン形状となっているのでピンヘッダを付ければブレッドボードでも使えます。

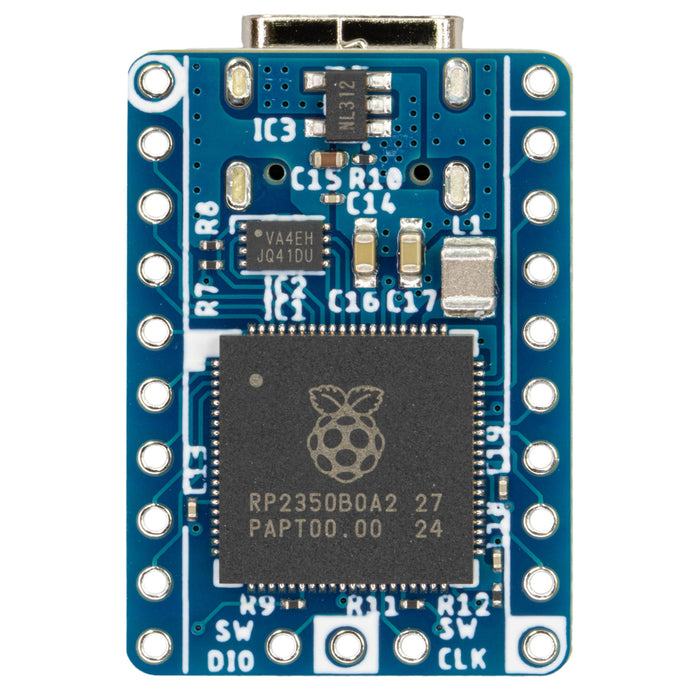

RP2350B に搭載されている8ch のアナログ入力ポートと8ピンのGPIOピンを外部ピンに接続したので、コンパクトながら応用範囲の広い構成となっています。

この他に基板上には、 汎用LED x 2（赤／黄緑）、SWD信号、リセットボタン、USB Type-Cコネクタなどが搭載されていて、入手後すぐに動作せることができます（外部ピン用コネクタとSWD信号コネクタは未実装です）。

基板仕様

• RP2350B 搭載
• 32 Mbit Flash ROM 搭載
• 12.000 MHzクロック発振器搭載
• 8ch アナログ入力ポート
• 8 x GPIO
• 3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）
• RESET ボタン、BOOTSELボタン搭載
• 2 x 汎用LED（赤／黄緑）搭載
• USB Type-C コネクタ搭載

ピン配置

※外部ピン用コネクタとSWD信号コネクタは実装されていません。また付属しませんので、お好みのヘッダやピンソケットをはんだ付けしてください。
左右のピン列同士の間隔は15.24mm（600mil）です。

資料

• 回路図（PDF）
• 基板外形図
