Picossci 2B RP2350B ピッチ変換基板

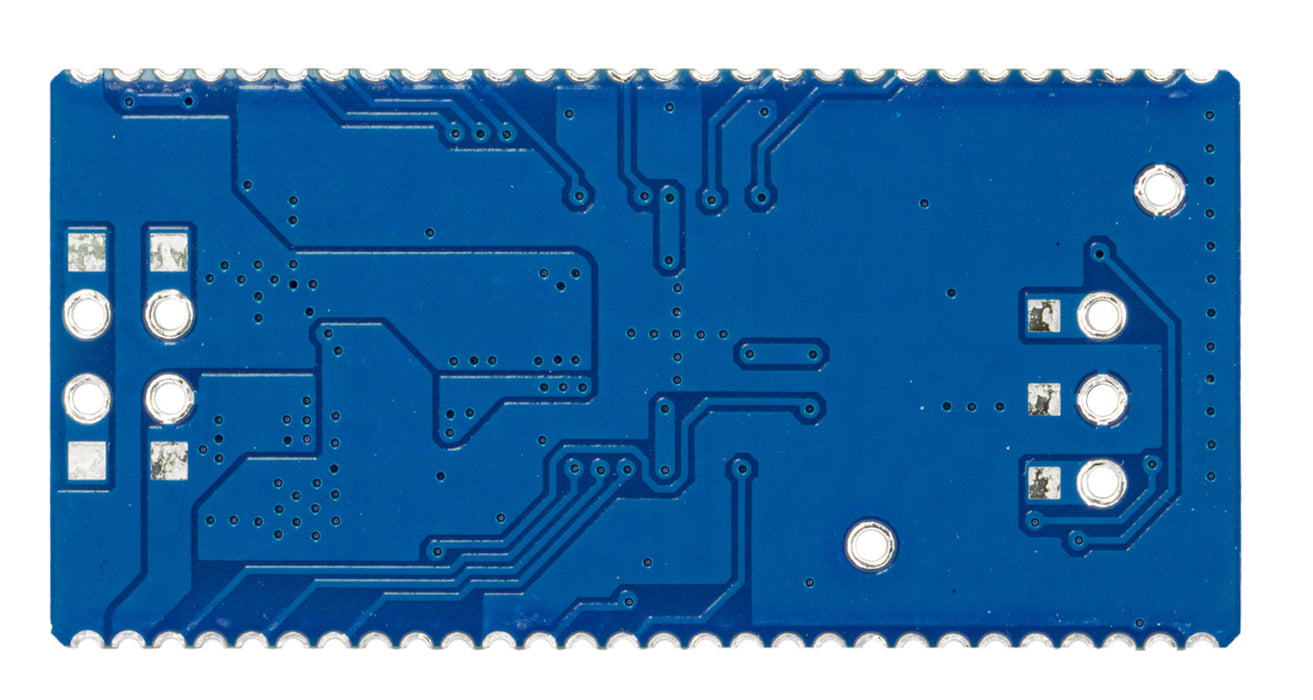

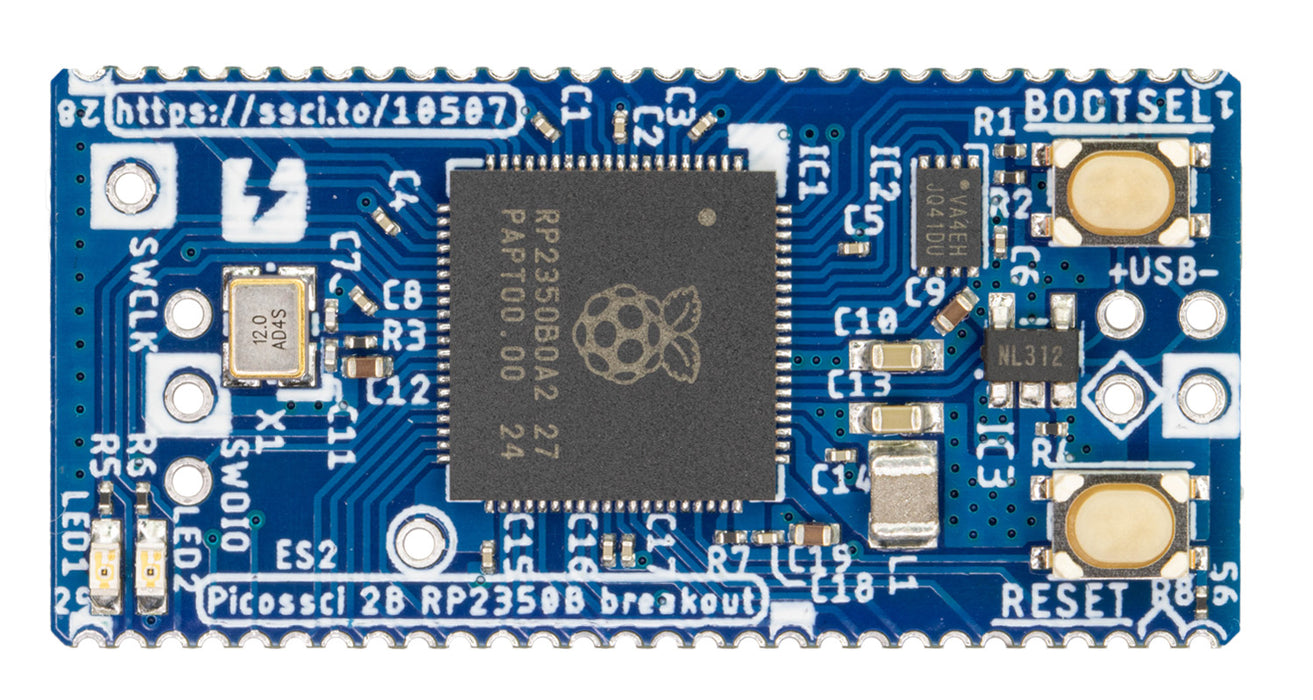

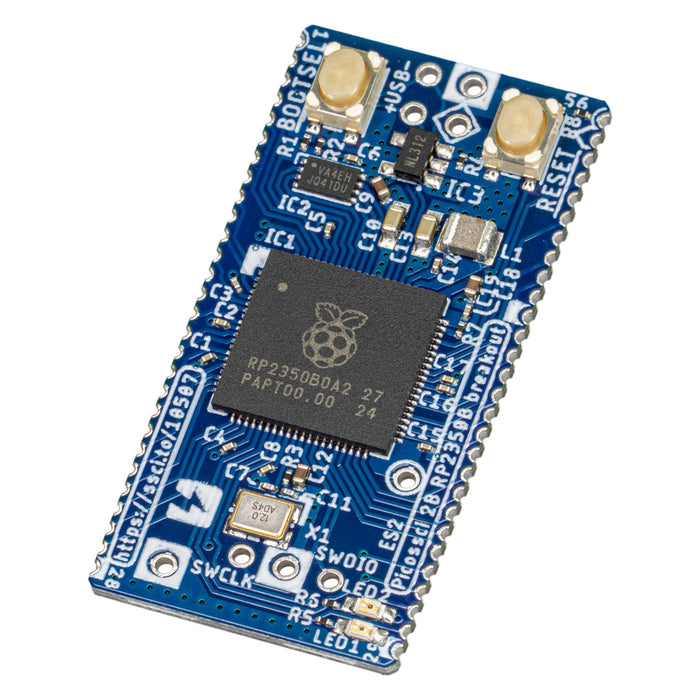

80ピンパッケージの RP2350B と、コアとなる周辺回路をまとめたマイコンボードです。基板上には Flash-ROM、水晶発振子、電源回路、スイッチ、LED が集積されています。

RP2350B の機能を最大限使えるように、全てのIOピンとSWD端子、USB端子を引き出しています。この基板を利用した基板の設計自由度を上げるため、USBコネクタそのものは搭載していません。

他の基板に実装しやすい1.27 mmピッチの端面スルーホール仕上げになっています。また基板の厚みは1.0 mmです。

基板仕様

• RP2350B 搭載
• 32 Mbit Flash ROM 搭載
• 12.000 MHz水晶発振子搭載
• 3.3 V／700 mA 出力電源回路搭載（3.5 V ～ 6.0 V 入力）
• RESET ボタン、BOOTSELボタン搭載
• 2 x LED（赤／黄緑）搭載（GP24／GP25 ピンと共用）
• 入出力ピンは 28ピン（1.27 mm ピッチ）× 2列
• 入出力ピン、USB 信号は端面スルーホール仕上げ
• SWD信号、USB 信号はスルーホール仕上げ
• 基板外形：36.83 mm × 17.8 mm（1450 mil × 700 mil）
• 基板端厚み：1.0 mm

ピン配置

資料

• 回路図（PDF）
• 基板外形図
