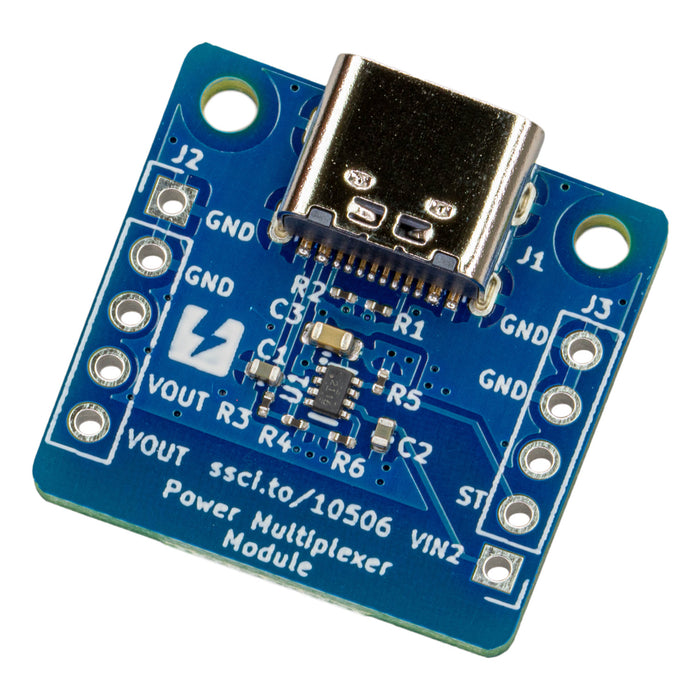

スイッチサイエンス TPS2116搭載 パワーマルチプレクサーモジュール（USB Type-C／電池自動切替）

テキサス・インスツルメンツ社の優先順位付きパワーマルチプレクサICであるTPS2116を搭載したモジュールです。USB Type-Cコネクタを搭載しており、USB給電とVIN2に接続された1.6～5 Vの電源をシームレスにスイッチしつつ、各電源への電流の逆流を阻止します。

普段は電池駆動で使用し、状況に合わせてUSB-C給電に切り替えるような使い方ができます（充電池への充電機能はありません）。

本モジュールはUSB-C（VIN1）と電池等（VIN2）との2電源を接続し、USBが接続されている間は自動的にUSBを優先して給電します。USBの抜き差しをしても電源は切れず、シームレスに電池側へ切り替わるため、動作を維持したまま安定した電源供給が可能です。

USB-C（VIN1）から給電されているときはST端子がH出力、電池（VIN2）からの給電時はST端子がL出力になるため、給電元によってマイコンの動作を変えるような使い方が可能です。

ピンヘッダは付属しません。

仕様

• 入力電圧範囲：1.6～5 V（VIN2）
• 最大連続電流：2.5 A
• オン抵抗：40 mΩ（標準値）
• VOUT > VINx の際の逆電流ブロック

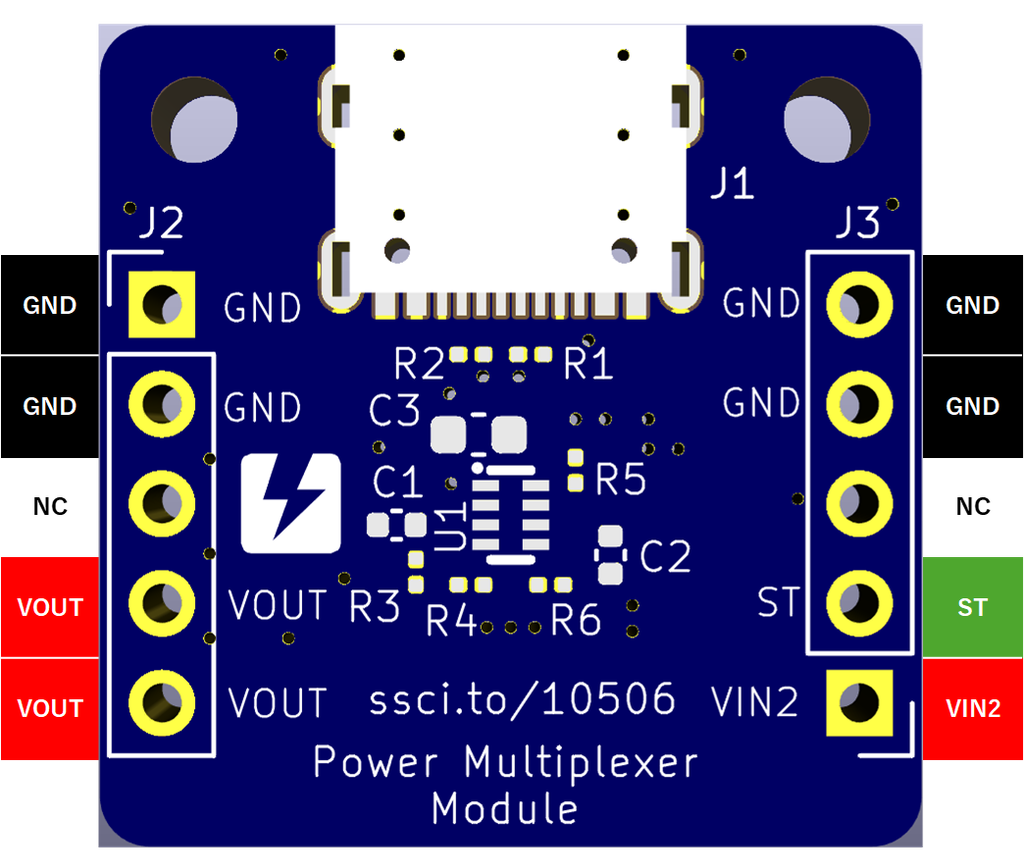

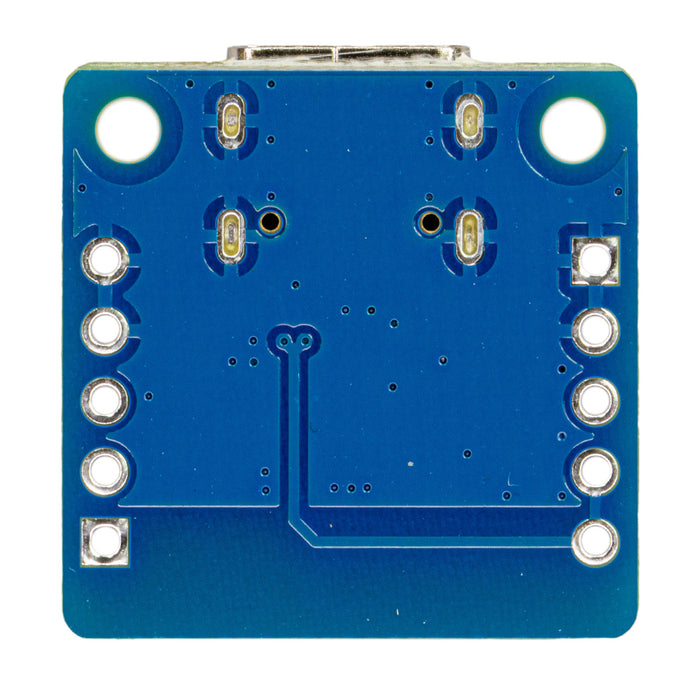

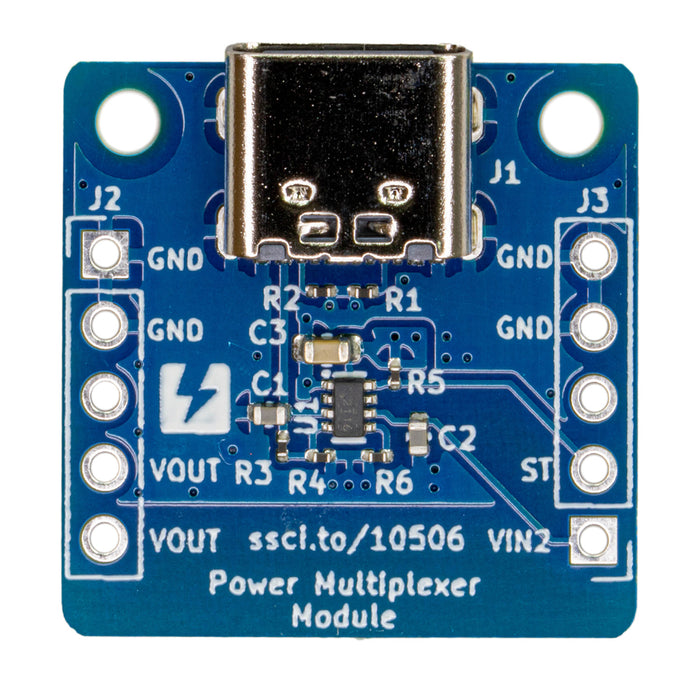

ピン配置

資料

• TPS2116資料（TI公式サイト）
• 回路図（pdf）

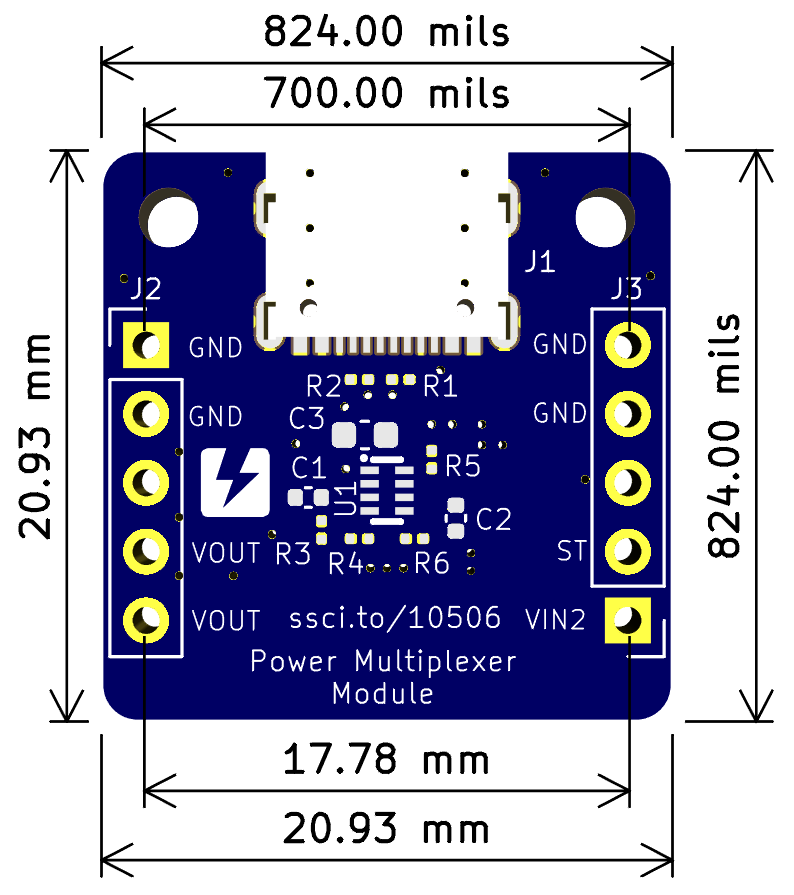

• 基板外形図
