【未発売】Arduino Nanoコネクタキャリア

本製品は2025年5月22日現在、未発売です。発売情報を入手したい方は入荷通知機能をご利用ください。

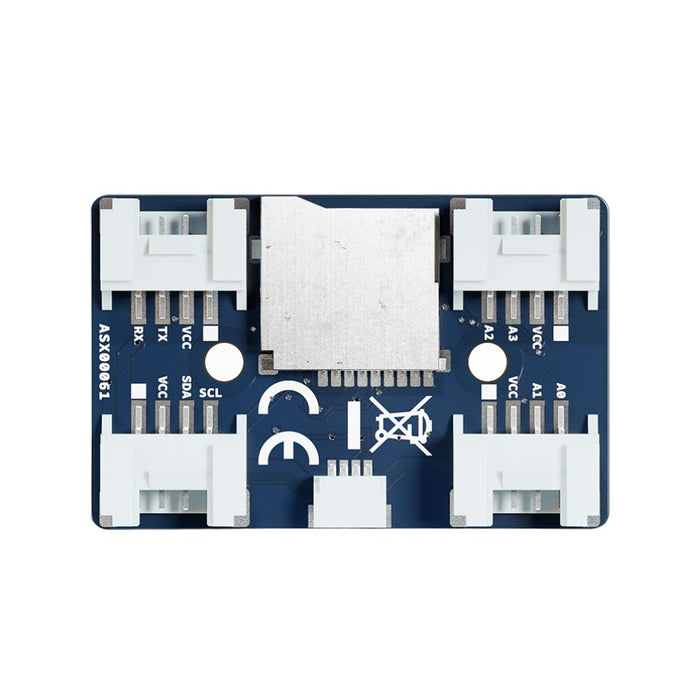

ArduinoのNanoボードファミリーの機能を拡張するために設計されたキャリアボードです。QwiicおよびGroveモジュールを挿すだけで利用でき（プラグ＆プレイ）、センサやアクチュエーターとの接続を容易にすることで、迅速なプロトタイピングを可能にします。それにより、MicroPython、Matter、Modulino、あるいはAIを活用したアプリケーション開発のためのシンプルなプラットフォームを提供します。

MicroSDカードスロットを搭載しているため、データロギング、Edge AI、リアルタイムストレージといった用途にも利用可能です。

I/O電圧を3.3 VDCと5 VDCで切り替えることができ、Nanoファミリー全体との互換性を確保しています。このスイッチ設定は、GroveコネクタのVCC電圧も制御します。なお、QwiicコネクタとMicroSDカードスロットのロジックおよび電源電圧は常に+3.3 VDCです。

仕様

• インターフェース
  • 2 x Groveアナログ/デジタルコネクタ
  • 1 x Grove I²Cコネクタ
  • 1 x Grove UARTコネクタ
  • 1 x Qwiic I²Cコネクタ
  • 1 x MicroSDカードリーダー
  • Nanoピンヘッダコネクタ（UART、SPI、I²C、アナログ/デジタルにアクセス可能）
• I/O電圧スイッチ: 3.3 VDC / 5 VDC 切替可能
• 寸法: 28 mm x 43 mm
• 動作温度: -40℃～+85℃
• コネクタ: 二列ピンソケット、4 x Groveコネクタ、MicroSDカードスロット、Qwiicコネクタ
• 取り付け穴: 2 x 3.2 mm径

対応Nanoボード（電圧スイッチの切り替えでボード選択）

• 3.3 V設定時
  • Nano ESP32
  • Nano 33 IoT
  • Nano 33 BLE
  • Nano 33 BLE Rev2（工事設計認証未取得）
  • Nano 33 BLE Sense
  • Nano 33 BLE Sense Rev2（工事設計認証未取得）
  • Nano RP2040 Connect（工事設計認証未取得）
  • Nano Matter（工事設計認証未取得）
• 5 V設定時
  • Arduino Nano
  • Nano Every

資料

• データシート
• 資料など
  • チュートリアル
• リリースブログ

ピン配置など
