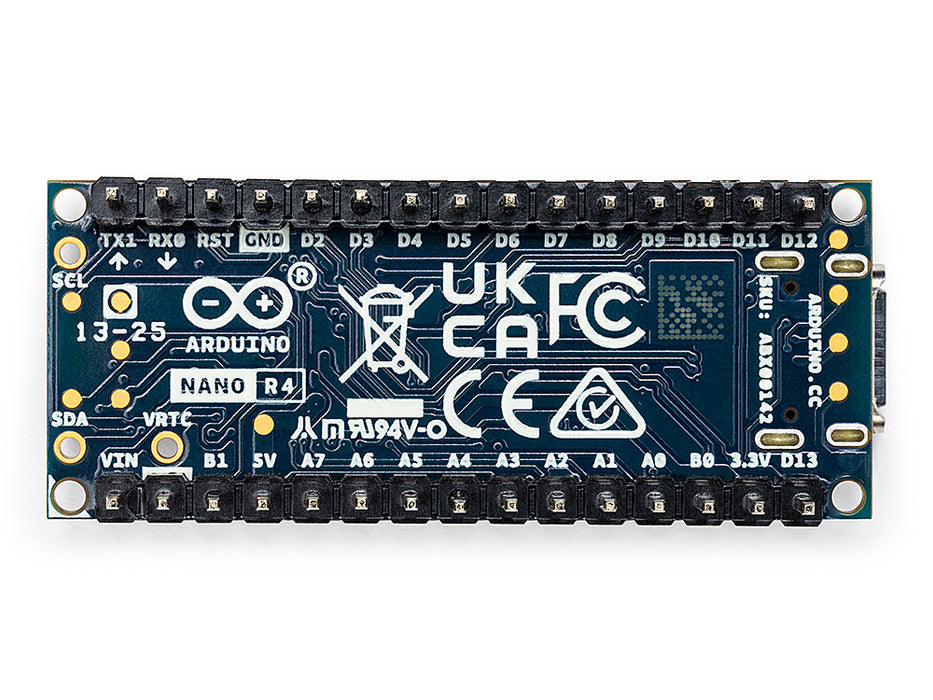

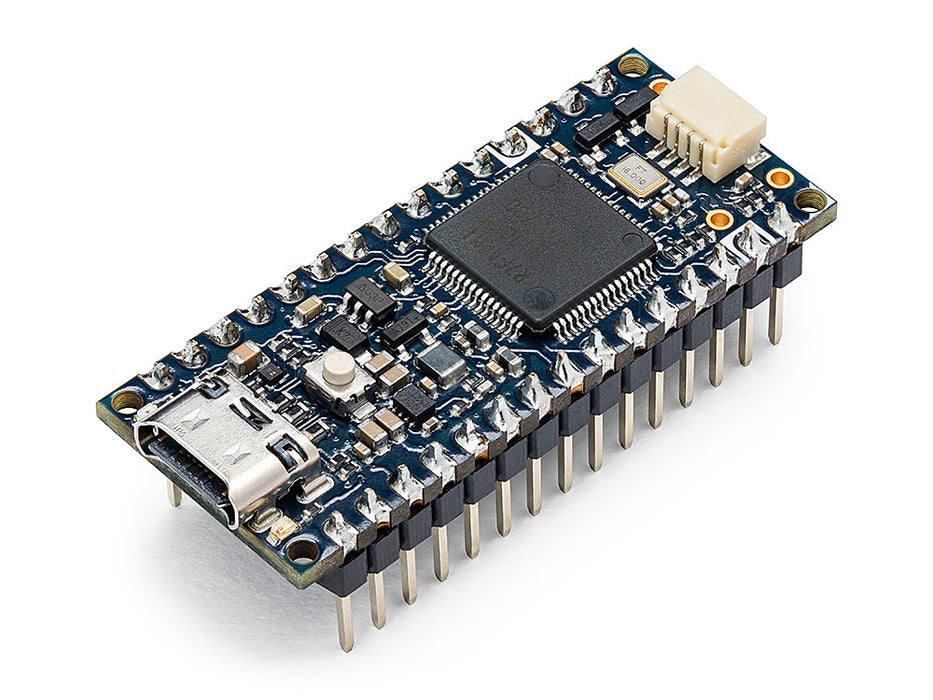

Arduino Nano R4（ピンヘッダ実装済）

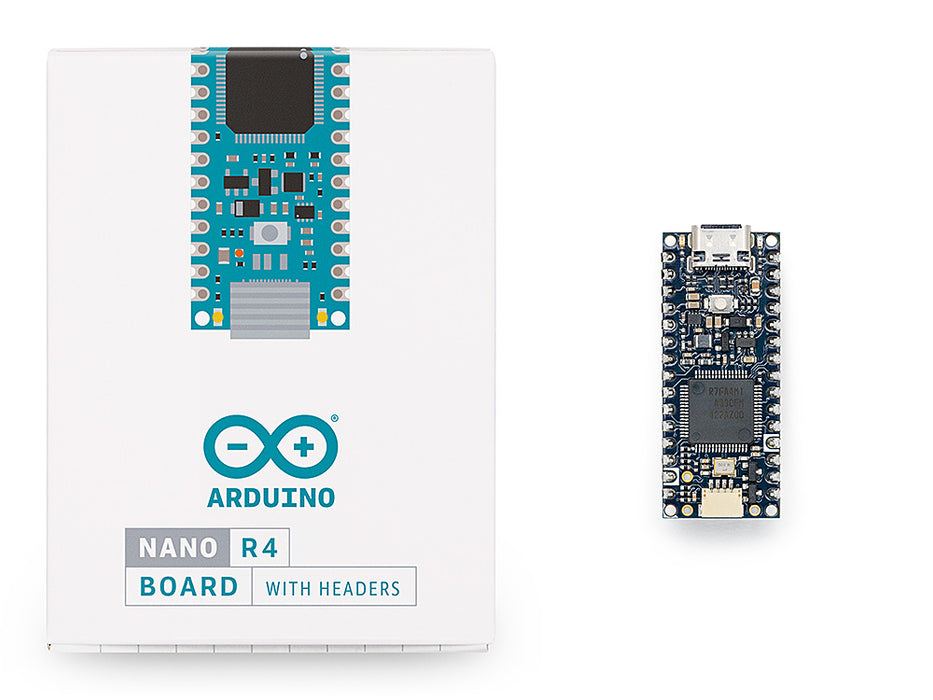

Nano R4 は、8ビットAVRマイクロコントローラをベースにしていた旧Arduino Nanoの進化版です。旧版についてはガイド、チュートリアル、書籍が数多くありますが、Nano R4もその遺産を継承します。本商品はピンヘッダ実装済版です。ピンヘッダ未実装版はこちら。

本ボードには、14x 標準デジタルI/Oポート、6x アナログチャンネル、I²C、SPI 、UART接続用専用ピンが搭載されています。旧製品と比較すると、8倍のFlash（256 kB）、 16倍の SRAM（32 kB）が搭載されています。

特徴

• スムーズな移行が可能：
  Uno R4シリーズ搭載マイクロコントローラRA4M1を使用、プロトタイピングから製造へのシームレスな移行が可能。

• コンパクトデザイン：
  Nanoファミリーのコンパクトなフットプリントによりスペース制約のあるアプリケーションに理想的。
• 向上した柔軟性：
  端面スルーホールピン/片面実装でカスタムハードウェア製作が簡単。
• 改善された接続性：
  センサやペリフェラルとの統合が手軽になるQwiicコネクタ搭載。

技術仕様

Qwiic

パワートレイン

アナログ（JP1）

デジタル（JP2）

ブロック図

ボード構成図

ボード寸法図

コネクタ寸法図
