FLINT TEST PIN HUB for Grove

GROVE端子のI²C用のハブです。
計測用のテストピンとピンソケットが出ていますので、ロジックアナライザやオシロスコープでの信号観察が容易にできます。VCCのパワーランプ・ケース付き。

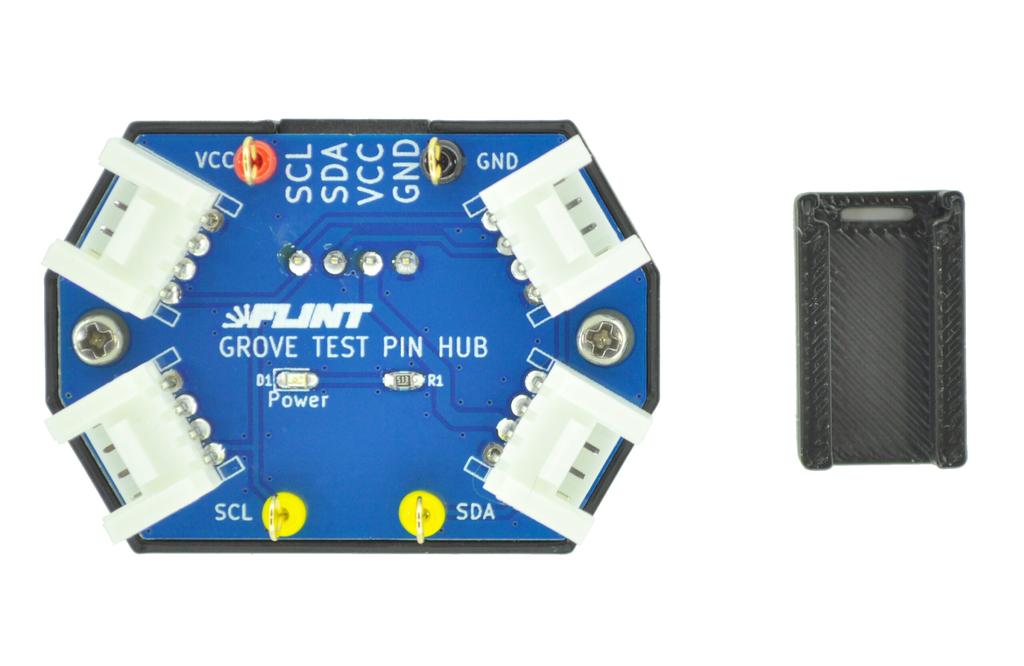

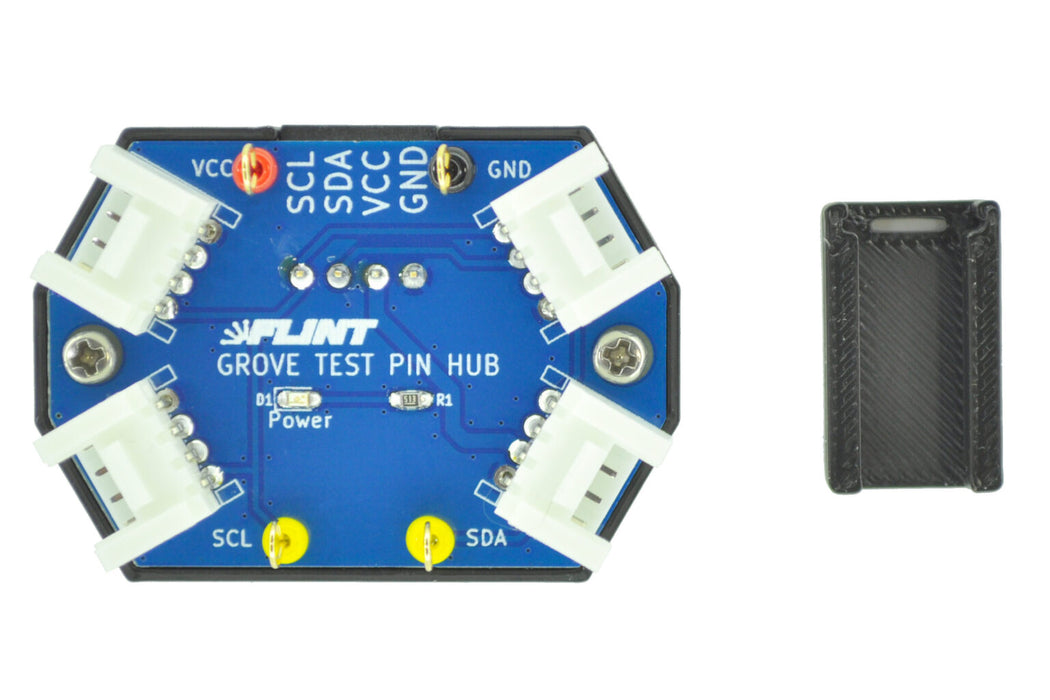

GROVEコネクタの引抜き治具が付属します。

仕様

• コネクタ：GROVE端子4個、テストピン、ピンソケット
• ステータス表示：PowerLED（緑）
• 樹脂素材：ケース（PLA）・GROVEコネクタの引き抜き治具（PLA）

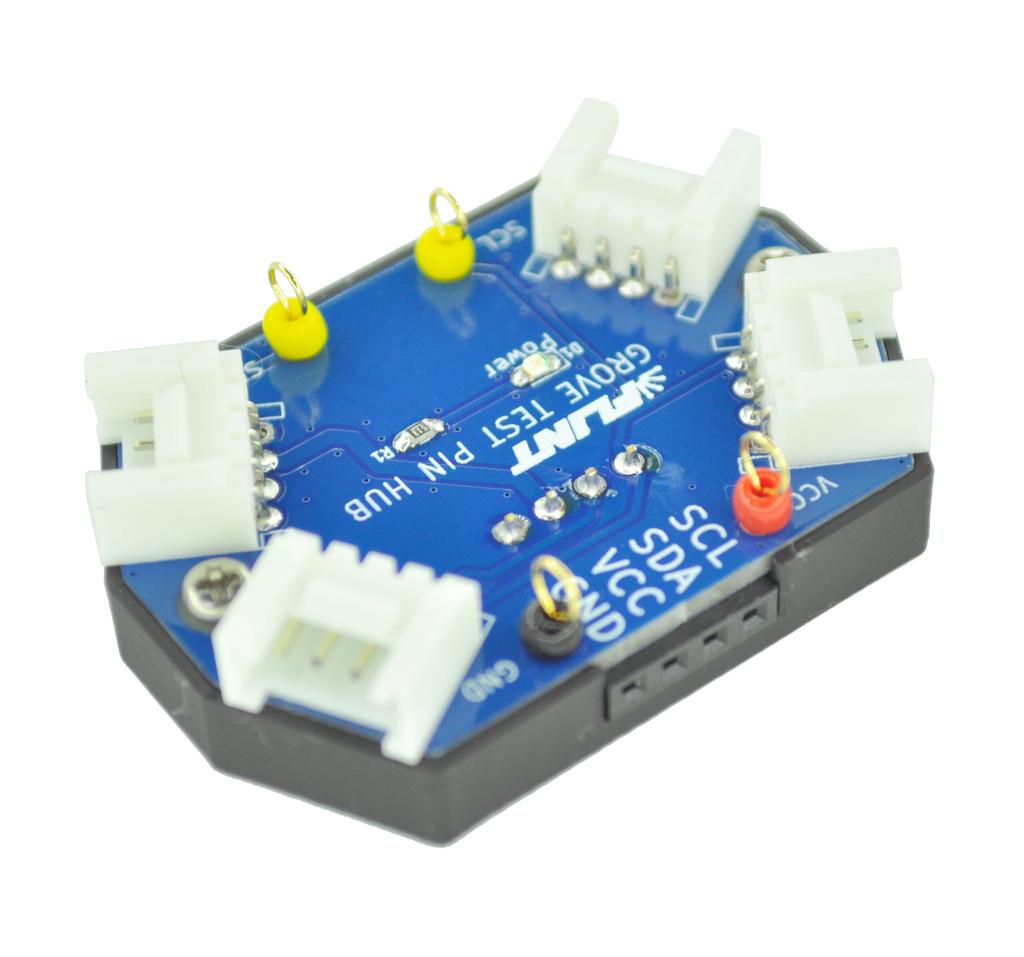

ギャラリー

使用例

オシロスコープのプローブやピンヘッダーを指して使用します。

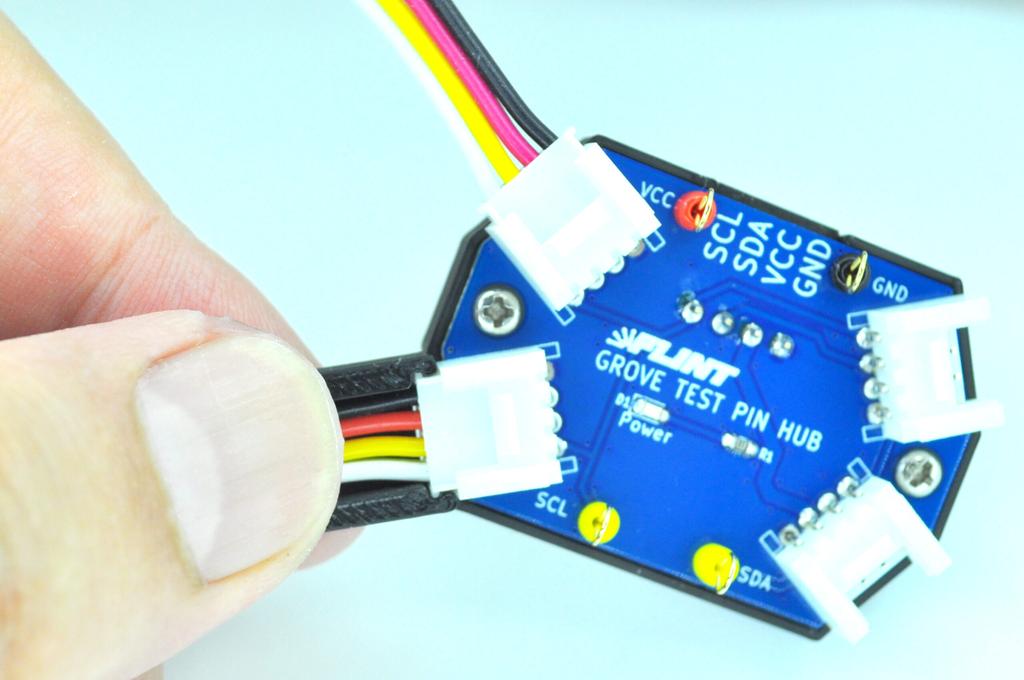

GROVEコネクタの引き抜き治具はこのように使用します。配線が切れるのを防ぐことができます。

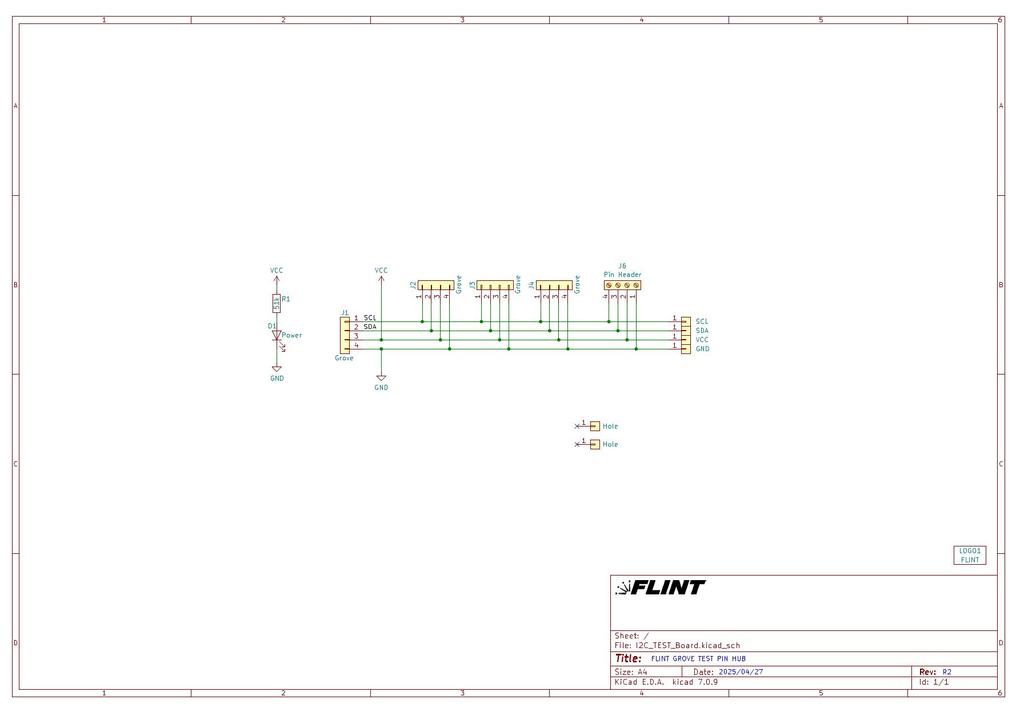

回路図

（クリックでPDFダウンロード）

資料

• サポートページ

こちらの商品は、FLINTさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
