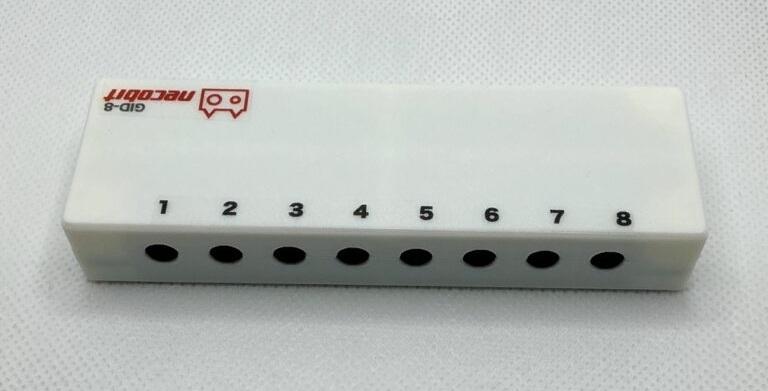

GID-8（8ch入力スイッチ拡張ボックス）

この度、GID-8をRev.0.5に改訂しました。
・GROVE互換コネクタが1→2に増えたことによりデイジーチェーンができるようになりました。
　二つのコネクタは全く同じ機能なのでどちらに挿しても構いません。
・3.5mmジャックを変更したことにより破損しにくくなり、抜き差しも柔らかくなりました。

M5StackなどにGrove互換ケーブルで接続し、8chのデジタル入出力端子を増設できます。

特徴

• M5Stackに8chのデジタル入出力端子を増設することができます。
• M5Stackなどとの通信はGrove互換コネクタよりI²Cでします。

仕様

• ソフトウェアの仕様はM5Stamp Extend I/O Module (STM32F0)に準じます。
• 初期I2Cアドレスは0x45です。
• 3.5mmジャックのTipとSleeveのみ接続されます。
• 3.5mmプラグはモノラル、ステレオどちらでも利用できます。

背面

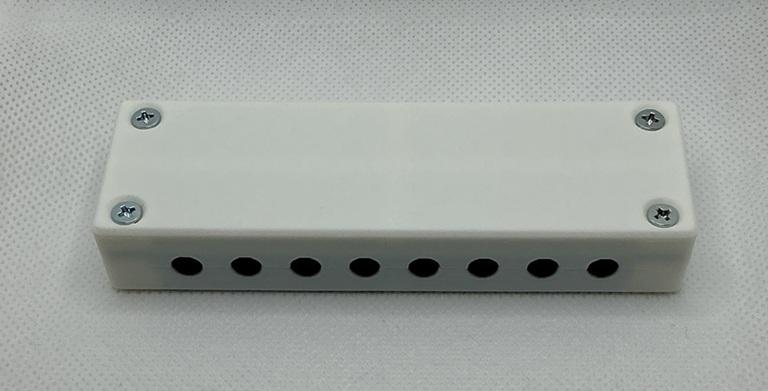

底面

回路図

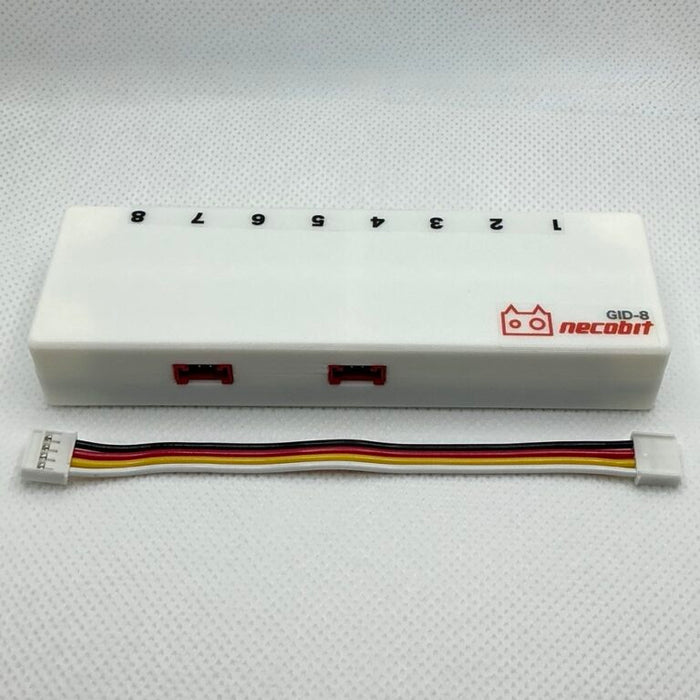

内容物

• 1 x GID-8（ケース入り）
• 1 x GROVE互換ケーブル（10cm）

資料

• サポートページ
• サンプルコード

こちらの商品はnecobitさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。 技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
