小型プッシュプルソレノイド（12 V DC）

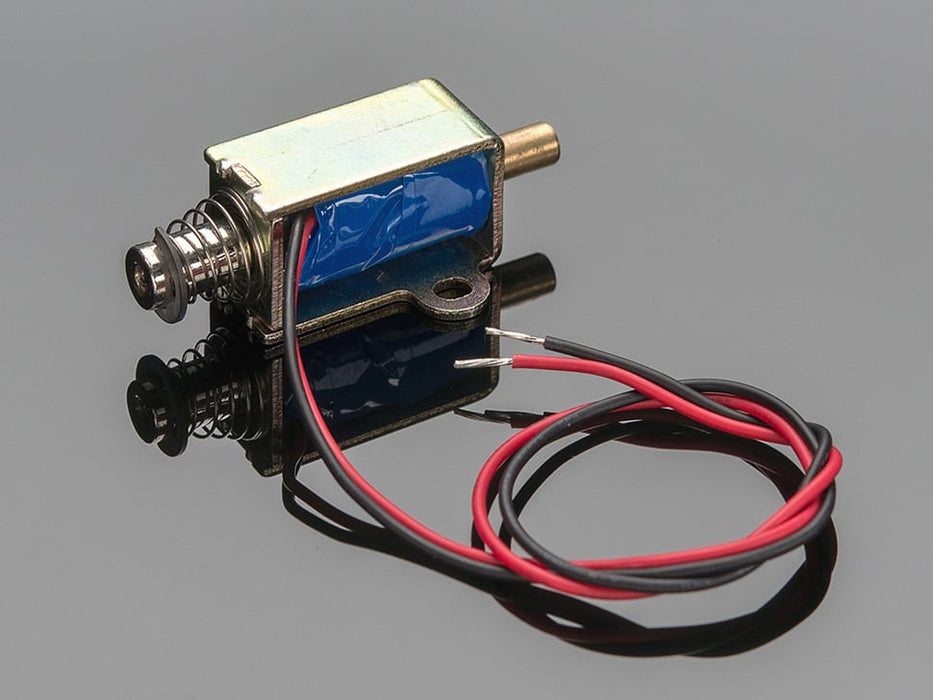

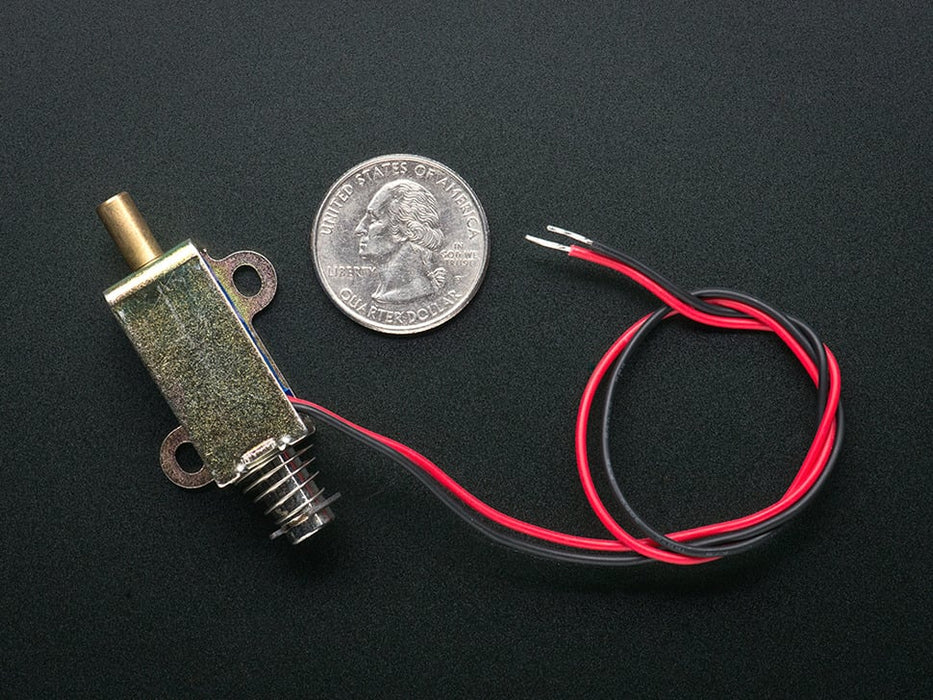

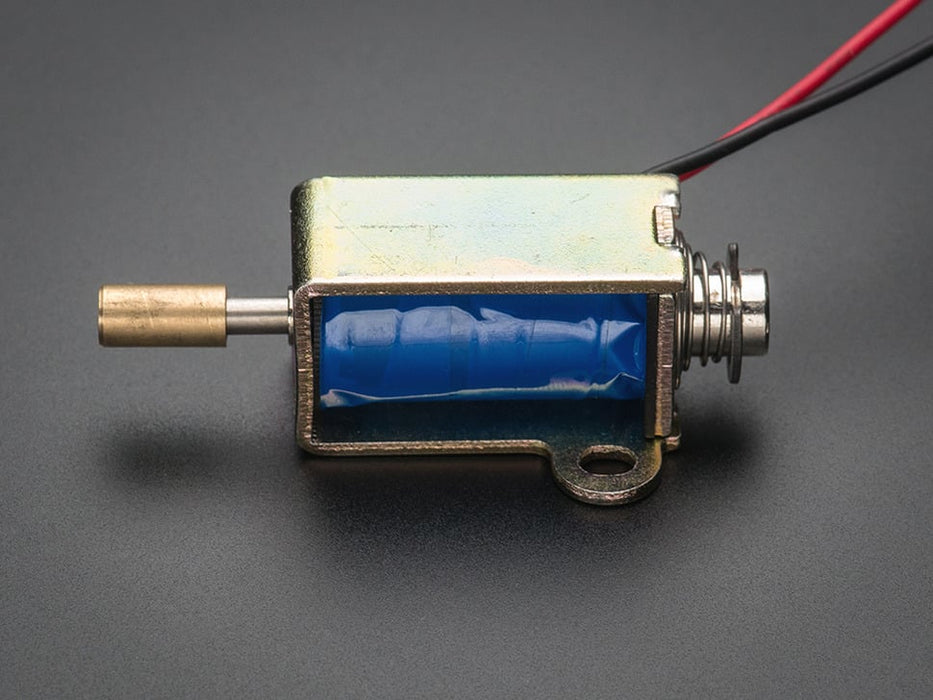

本体の長さ30 mmで、リターンスプリング付きのキャプティブアーマチュアを備えた12 VDC駆動の小型ソレノイドです。

ソレノイドは基本的に電磁石です: 中央にアーマチュア（金属製スラグ）が付いた銅線の大きなコイルから構成されます。 コイルに通電すると、スラグがコイルの中心に引き込まれ、ソレノイドを引っ張ったり押したりできます。

最大12 VDCで作動させるとソレノイドが移動し、電圧が切れるとスプリングが元の位置に戻ります。 低価格のソレノイドでは、プッシュタイプのみまたはプルタイプのみで、キャプティブアーマチュアがないか、リターンスプリングがないものがほとんどです。 このソレノイドは底部に取付タブもある多目的ソレノイドです。

ソレノイドを駆動するには、パワートランジスタとダイオードが必要です。Arduinoまたは他のマイクロコントローラへの配線方法については、この図を確認してください。

ソレノイドを駆動するには良好な電源が必要です。大電流 （約250 mA）がソレノイドに流れ、電磁石を給電します。 9 Vバッテリーを電源にしようとしないでください。

仕様

• 12 VDC動作（電圧が低いと動作が弱く/遅くなることにご注意ください）
• 消費電流 約300 mA
• 5.5 mm長のプッシュプルタイプ
• DCコイル抵抗： 40 Ω
• 起動力：0.5 N （12 VDC）
• 保持力：5.0 N
• 重量：39 g
• 24 AWG

資料

• 寸法図
• データシート
• ソレノイド駆動回路図
