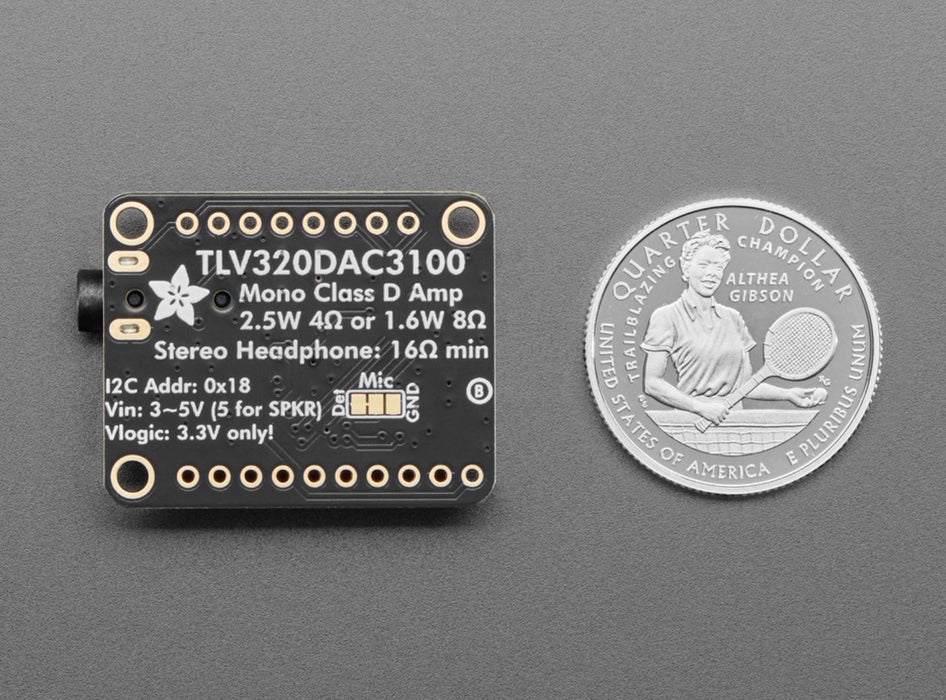

Adafruit TLV320DAC3100搭載オーディオ用I2S DACボード

TLV320DAC3100採用のステレオ ヘッドフォン出力/モノラル スピーカー出力付オーディオ用DAコンバータ基板です。アンプを必要としない、手軽なオーデイオ再生を可能にします（設定にはAdafruitのライブラリとマイコンが必要です）。

特徴

• I²Cで電子ボリュームなど内蔵機能を制御できます
• I²S（デフォルト）または左詰めPCM、右詰めPCM、DSP、TDMフォーマットのデジタルステレオオーディオ信号をDA変換
  • 最高192 kHzのサンプリングレートに対応
• ステレオ ヘッドフォン出力やモノラル スピーカー出力（BTL接続D級アンプ、1.6 W(8 Ω)・2.5 W(4 Ω)）も内蔵
• 33.7 x 25.4 mmの基板にヘッドフォン出力用TRSジャックやモノラルスピーカー端子を実装、手軽に使用することができます

仕様

• TLV320DAC3100仕様
  • SN比：95 dB
  • サンプリングレート：8 ～ 192 kHz
  • データフォーマット：I²S（デフォルト）または左詰めPCM、右詰めPCM、DSP、TDMフォーマット
  • デジタルオーディオプロセッシング機能
  • 二つのシングルエンド入力（ミキシング及びレベル調整が可能）
  • マイクロフォン入力ピン及びマイクロフォン用バイアス供給機能
  • ステレオヘッドフォン／ライン出力
  • モノラルスピーカー出力用D級アンプ内蔵
  • I²Cで電子ボリュームなど内蔵機能を制御可能
• アナログ出力信号
  • ステレオTRSジャック：ヘッドフォン（32 Ω） / ラインレベル出力
  • 2Pコネクタ：モノラルスピーカー端子（4～8 Ω）
• デジタル信号電圧レベル：3.3 V
• 電源電圧：3～5 V DC
• 製品寸法：33.7 x 25.4 mm

ピン配置

※1：10 kΩで+3.3 Vにプルアップされています
※2：BCK信号から生成するよう I²Cにて設定できます
※3：割込要求信号として利用する様にI²Cにて設定できます

内容物

• 1 x Adafruit TLV320DAC3100搭載オーディオ用I2S DACボード
• 2 x ピンヘッダ

資料

• 資料ページ
• TLV320DAC3100データシート
• 回路図
