Raspberry Pi Compute Module 5 IOボード

Raspberry Pi Compute Module 5用の入出力拡張基板です。フルサイズHDMIコネクタ、イーサネットコネクタ、USB、microSDカードスロット、M.2端子、GPIOピン等が搭載されています。Raspberry Pi Compute Module 5は別売りです。

microSDカードスロットはeMMC非搭載モデル専用です。eMMC搭載モデルでは、eMMCからOSブートが必要です。

※ 当社のCM5特設ページはこちらです。大量購入のご相談はココからお願いします。

仕様

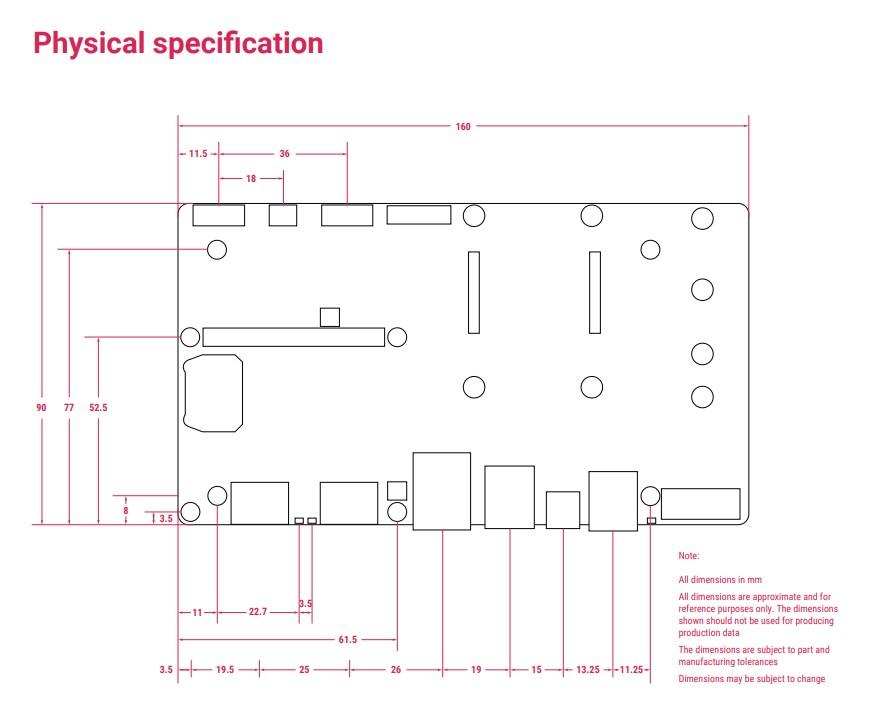

• 寸法：160 x 90 mm
• インターフェース：
  • 1 x 40ピンGPIOピン
  • 1 x PoE+ HAT+対応ギガビットイーサネットRJ45
  • 2 x USB 3.0ソケット
  • 1 x CM5 Liteモジュール用microSDカードソケット
  • 1 x M.2 Mキー PCIeソケット
  • 1 x 4ピンファンコネクタ
  • 2 x MIPI DSI/CSI-2 FPCコネクタ（22ピン 0.5 mmピッチ）
  • 1 x Raspberry Pi HAT+コネクタ
  • RTC用ボタン電池ソケット
  • 2 x フルサイズHDMI 2.0コネクタ
  • 1 x 外付け 5 V USB-C電源ユニット
  • 起動・シャットダウン用電源ボタン
• 生産寿命：2028年まで生産
• MTBF：131000時間

資料

• 製品ページ
• 製品概要
• データシート
• CADデータ
• CM5特設ページ
