ACS37041KLHBLT-030B5 電流センサコンパクトモジュール（-30～30A、5V）

送料区分: 200

商品コード: POLOLU-5447

発売日: 2025-04-24

在庫数: 7

短いURL: ssci.to/10357

¥715 （税込）
¥715 - ¥715
¥715

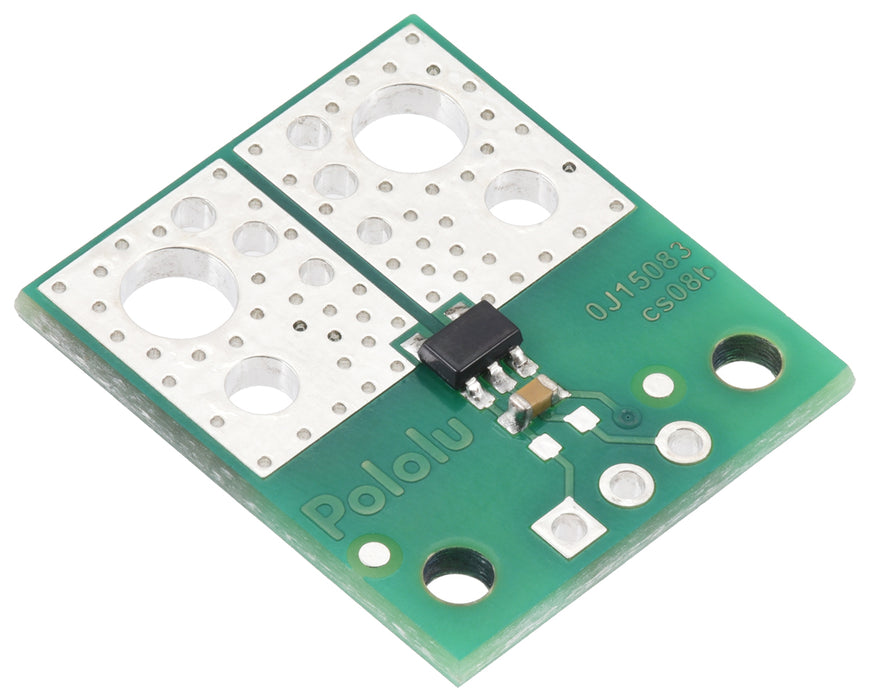

Allegro Microsystems 社のホール効果素子センサACS37041KLHBLT-030B5が搭載されたコンパクトサイズの絶縁型電流センサモジュールです。電流経路の抵抗は約1.6 mΩ、周波数帯域幅は150 kHzです。

※ さらに小さいマイクロサイズのモジュールはこちらです。

仕様

パーツ番号 030B5
計測範囲 ±30 A （双方向）
電源電圧 4.5 V～5.5 V
感度 66.7mV/A
ゼロ点 2.5 V
寸法 17.8 × 20.3 mm
PCB 2層 1oz 銅

特徴

  • 電気的絶縁されたホール効果センサ：電流経路上どこでもセンサを挿入可能。ガルバニック絶縁を要する用途で使用可能。
  • 低い電流経路抵抗（ 1.6 mΩ ）：モジュールの電力損失がほとんどない。
  • コモンモードノイズを除去する差動ホールセンシング： 地磁気など均一外部磁界 に相対的なセンサの向き、測定に与える影響はほとんどない。
  • AC/DC電流対応、広帯域 150 kHz アナログ出力。
  • 応答時間5 µs 未満。
  • 非レシオメトリック出力（ゼロ点と感度は実際の電源電圧に依存しない）：ノイズの多い電源からの影響を受けない。
  • 温度補償回路内蔵：全動作温度範囲で良好な精度。
  • 車載グレード動作温度：-40～125°C
  • コンパクトサイズ（17.8×20.3 mm）
  • 2.54 mmピッチパッドでブレッドボード使用可能。
  • 5 Vバージョン

センサ使用法

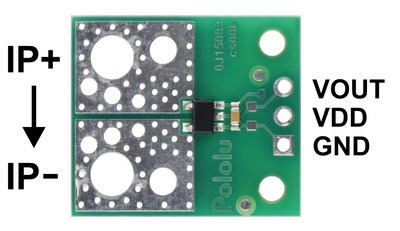

  • IP+/IP-：入力電流
  • VDD/GND：電源
  • VOUT：センサ出力
V OUT = 2.5 V + 0.0667 V A ⋅ I P
I P = V OUT – 2.5 V 0.0667 V A = ( V OUT – 2.5 V ) ⋅ 15 A V

電流センサジュール比較表

SKU パーツ番号 絶縁定格 電源電圧 計測範囲 感度 ゼロ点 寸法 PCB クリープ距離
マイクロモジュール
ACS37041 #5440 010B3 100 VRMS 3.0 V～3.6 V ±10 A 132 mV/A 1.65 V 7.6 x 10.2 mm 2層1 Oz Cu 1.6 mm
10352 030B3 ±30 A 44 mV/A
10353 010B5 4.5 V～5.5 V ±10 A 200 mV/A 2.5 V
10354 030B5 ±30 A 66.7mV/A
コンパクトモジュール
ACS37041 #5444 010B3 100 VRMS 3.0 V～3.6 V ±10 A 132 mV/A 1.65 V 17.8 x 20.3 mm 2層2Oz Cu 1.6 mm
10355 030B3 ±30 A 44 mV/A
10356 010B5 4.5 V～5.5 V ±10 A 200 mV/A 2.5 V
10357 030B5 ±30 A 66.7 mV/A
販売元小売価格: 3.95ドル（税別）
